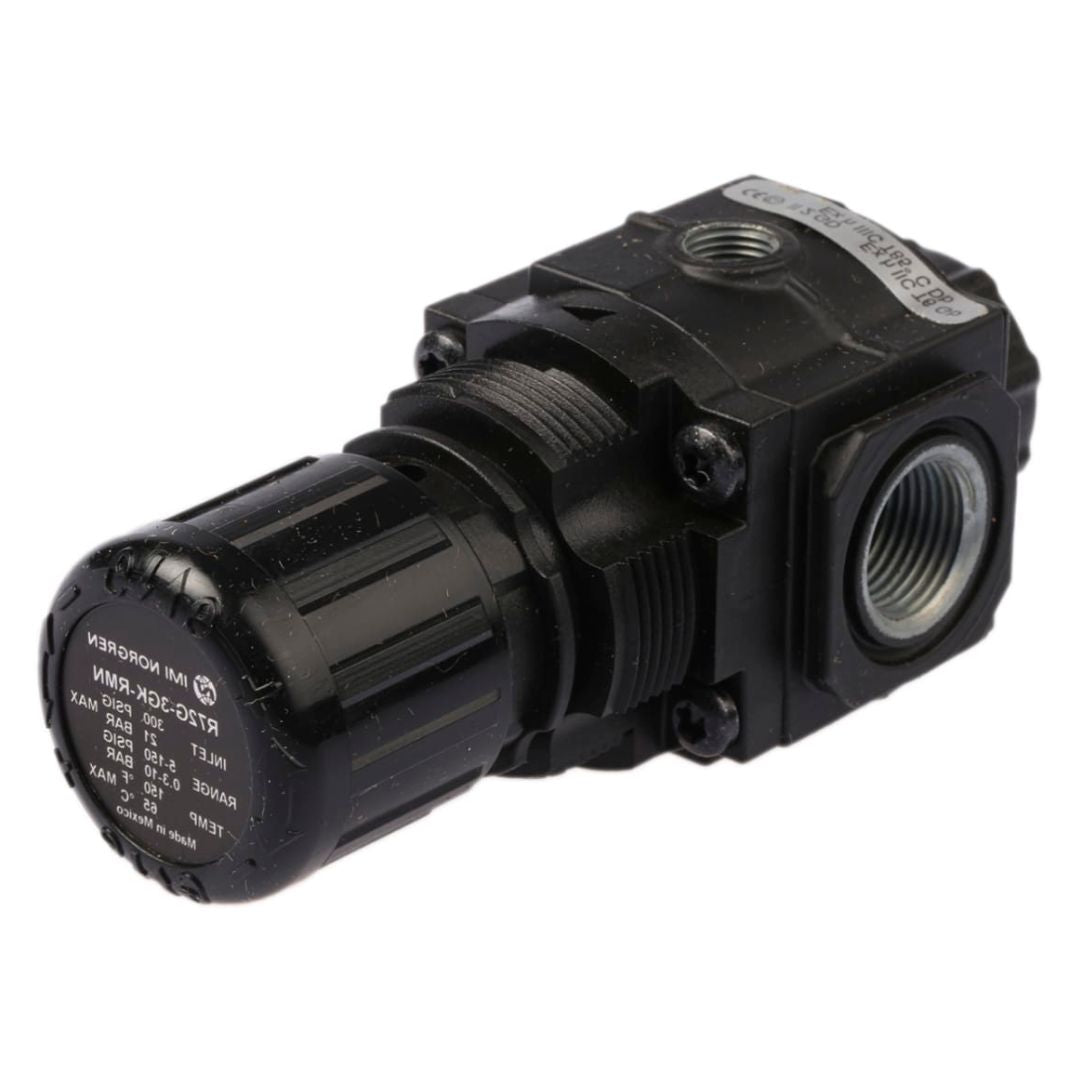

ตัวควบคุมแรงดัน Pressure Regulator Norgren R72G-3GK-RMN ,G3/8 0.3-10 bar
ตัวควบคุมแรงดัน Pressure Regulator Norgren R72G-3GK-RMN ,G3/8 0.3-10 bar
NORGREN
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ตัวควบคุมแรงดัน Pressure Regulator Norgren R72G-3GK-RMN ,G3/8 0.3-10 bar
ตัวควบคุมแรงดัน Pressure Regulator Norgren R72G-3GK-RMN ,G3/8 0.3-10 bar เป็นอุปกรณ์ที่ใช้ในการควบคุมและลดแรงดันของอากาศหรือแก๊สในระบบนิวเมติกให้เป็นไปตามค่าที่ต้องการ โดยมีขนาดพอร์ตเชื่อมต่อเป็น G3/8 สามารถปรับแรงดันขาออกได้ตั้งแต่ 0.3 ถึง 10 บาร์ เหมาะสำหรับการใช้งานในระบบนิวเมติกทั่วไปที่ต้องการความแม่นยำและความน่าเชื่อถือ
คุณสมบัติ
คุณสมบัติ
- การออกแบบ Excelon รองรับการติดตั้งแบบในสายหรือแบบโมดูลาร์
- การออกแบบวาล์วที่มีความสมดุลเพื่อการควบคุมความดันที่ดีที่สุด
- รุ่นที่ปล่อยแรงดันได้มาตรฐานช่วยลดความดันที่ไหลลงไปเมื่อระบบถูกปิดการใช้งาน
- ปุ่มปรับที่กดเพื่อให้ล็อคและอุปกรณ์ป้องกันการปรับที่มีความปลอดภัย
- ผลิตภัณฑ์นี้ได้ถูกแทนที่แล้ว ดูรายละเอียดด้านล่าง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ตัวควบคุมแรงดัน Pressure Regulator Norgren R72G-3GK-RMN ,G3/8 0.3-10 bar เป็นอุปกรณ์ที่ใช้ในการควบคุมและลดแรงดันของอากาศหรือแก๊สในระบบนิวเมติก (Pneumatic) ให้คงที่ตามที่ต้องการ โดยมีขนาดพอร์ตเชื่อมต่อ G3/8 สามารถปรับแรงดันขาออกได้ตั้งแต่ 0.3 ถึง 10 บาร์ เหมาะสำหรับการใช้งานในระบบนิวเมติกทั่วไปที่ต้องการความแม่นยำและความน่าเชื่อถือสูง
ตัวควบคุมแรงดัน Norgren R72G-3GK-RMN เป็นอุปกรณ์ควบคุมแรงดันลมที่ได้รับความนิยมอย่างแพร่หลาย เนื่องจากมีคุณสมบัติเด่นหลายประการที่ตอบโจทย์การใช้งานในระบบนิวเมติกส์ได้อย่างมีประสิทธิภาพ ดังนี้
- การออกแบบที่แข็งแรงทนทาน: ตัวควบคุมแรงดันรุ่นนี้ผลิตจากวัสดุคุณภาพสูง ทำให้มีอายุการใช้งานยาวนานและสามารถทำงานได้อย่างน่าเชื่อถือในสภาพแวดล้อมการทำงานที่หลากหลาย
- การควบคุมแรงดันที่แม่นยำ: ด้วยระบบควบคุมแรงดันที่ออกแบบมาเป็นพิเศษ ทำให้สามารถควบคุมแรงดันลมขาออกได้อย่างแม่นยำและสม่ำเสมอ ช่วยให้ระบบนิวเมติกส์ทำงานได้อย่างมีประสิทธิภาพสูงสุด
- ขนาดกะทัดรัดและติดตั้งง่าย: ตัวควบคุมแรงดันรุ่นนี้มีขนาดกะทัดรัด ทำให้สามารถติดตั้งได้ในพื้นที่จำกัด และมีการออกแบบที่เรียบง่าย ทำให้การติดตั้งเป็นไปอย่างสะดวกและรวดเร็ว
- ความหลากหลายของขนาดและรุ่น: Norgren ผลิตตัวควบคุมแรงดันรุ่น R72G ในหลากหลายขนาดและรุ่น เพื่อให้เหมาะสมกับการใช้งานที่แตกต่างกัน
- ความปลอดภัย: ตัวควบคุมแรงดันรุ่นนี้มีฟังก์ชั่นความปลอดภัยหลายอย่าง เช่น วาล์วระบายความดัน เพื่อป้องกันความเสียหายที่อาจเกิดขึ้นกับระบบ
- ปลอดภัย: มีวาล์วกันไหลย้อนในตัว ช่วยป้องกันไม่ให้อากาศไหลย้อนกลับ และมีระบบความปลอดภัยอื่นๆ ที่ช่วยให้การใช้งานเป็นไปอย่างปลอดภัย
หลักการทำงานของ ตัวควบคุมแรงดัน Pressure Regulator Norgren R72G-3GK-RMN ,G3/8 0.3-10 bar
- แรงดันขาเข้า: อากาศหรือแก๊สที่มีแรงดันสูงกว่าค่าที่ตั้งไว้จะไหลเข้าสู่ตัวควบคุมแรงดันผ่านทางท่อเข้า
- Diaphragm (แผ่นไดอะแฟรม): แรงดันขาเข้าจะดันแผ่นไดอะแฟรมให้เคลื่อนที่
- Spring (สปริง): สปริงภายในจะต้านแรงดันของแผ่นไดอะแฟรม ทำให้แผ่นไดอะแฟรมเคลื่อนที่ไปยังตำแหน่งสมดุล
- Valve (วาล์ว): การเคลื่อนที่ของแผ่นไดอะแฟรมจะควบคุมการเปิด-ปิดของวาล์ว
- แรงดันขาออก: เมื่อแรงดันขาออกสูงขึ้น แผ่นไดอะแฟรมจะถูกดันให้ปิดวาล์วมากขึ้น ทำให้ปริมาณของไหลที่ไหลออกลดลง และแรงดันขาออกก็จะลดลงตามไปด้วย
- การรักษาแรงดันให้คงที่: กระบวนการนี้จะเกิดขึ้นซ้ำๆ กันอย่างต่อเนื่อง ทำให้แรงดันขาออกคงที่อยู่ที่ค่าที่ตั้งไว้
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| การเชื่อมต่อพอร์ต | G 3/8 |
| แรงดันขาออกสูงสุด | 10 บาร์ |
| แรงดันขาออกต่ำสุด | 0.3 บาร์ |
| แรงดันขาเข้าสูงสุด | 20 บาร์ |
| ซีรีย์ของผู้ผลิต | R72G |
| ขนาดพอร์ตเกจวัดแรงดัน | Rc 1/8 |
| ขนาดเกลียวของพอร์ตเชื่อมต่อ | 3/8 นิ้ว |
| ขนาดเกลียวของพอร์ตเกจวัดแรงดัน | 1/8 นิ้ว |
| อัตราการไหลสูงสุด | 33 ลิตร/วินาที |
| วาล์วกันไหลย้อนในตัว | ไม่มีวาล์วกันไหลย้อน |
| อุณหภูมิใช้งานต่ำสุด | -34°C |
| อุณหภูมิใช้งานสูงสุด | +65°C |
| มาตรฐานเกลียวของพอร์ตเกจวัดแรงดัน | Rc |
