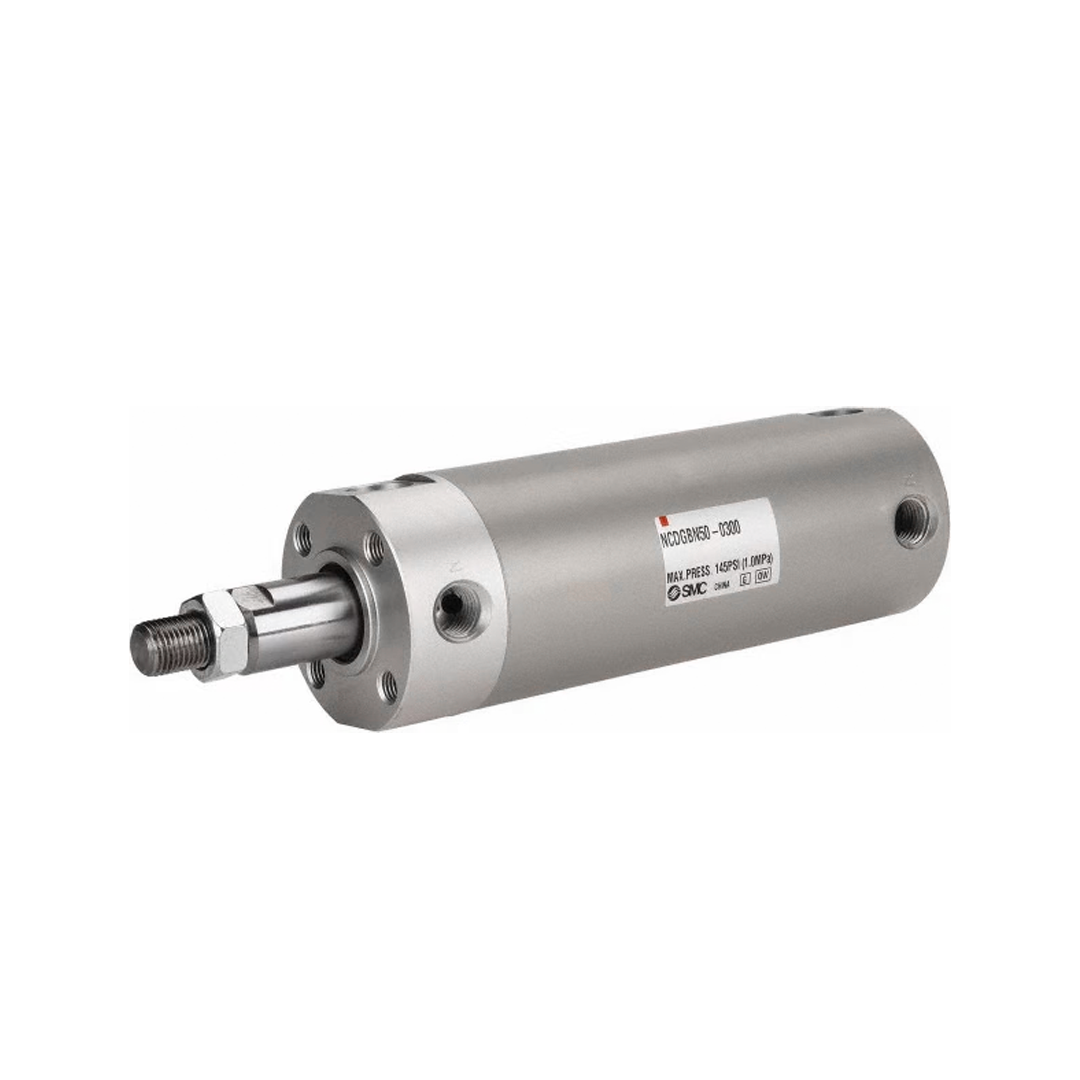

• กระบอกลม SMC (Air Cylinder SMC) รุ่น CG1/CDG1
1 1

กระบอกลม SMC (Air Cylinder SMC) รุ่น CG1/CDG1

กระบอกลม SMC (Air Cylinder SMC) รุ่น CG1/CDG1

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

SMC

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
1,498.00 ฿
1,498.00 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด กระบอกลม SMC (Air Cylinder SMC) รุ่น CG1/CDG1

ดูรายละเอียดทั้งหมด

รายละเอียด กระบอกสูบ SMC CG1/CDG1

รหัส ราคา ขนาดเส้นผ่านศูนย์กลางรูในกระบอกสูบ (ท่อ) (Ø) ระยะเคลื่อนที่ (มิลลิเมตร) ประเภท พอร์ตเชื่อมต่อ เกลียว สวิตช์ อัตโนมัติ ขดลวด สายนำไฟฟ้า จำนวน สวิตช์ เบลโลว์ สเปค กำหนดเองทำ
CDG1BA20-10Z 1,498 บาท 20 10 M5 × 0.8 ไม่มี สวิตช์อัตโนมัติ - - ไม่มีก้านบูต ไม่มี
CDG1BA20-10Z-H7A1LS 2,291 บาท 20 10 M5 × 0.8 H7A1 3 1 ไม่มีก้านบูต ไม่มี
CDG1BA20-10Z-H7BLS 2,273 บาท 20 10 M5 × 0.8 H7B 3 1 ไม่มีก้านบูต ไม่มี
CDG1BA20-10Z-M9BALS 2,418 บาท 20 10 M5 × 0.8 M9BA 3 1 ไม่มีก้านบูต ไม่มี
CDG1BA20-10Z-M9BAVLS 2,490 บาท 20 10 M5 × 0.8 M9BAV 3 1 ไม่มีก้านบูต ไม่มี
CDG1BA20-10Z-M9BLS 2,183 บาท 20 10 M5 × 0.8 M9B 3 1 ไม่มีก้านบูต ไม่มี
CDG1BA20-10Z-M9NWLS 2,237 บาท 20 10 M5 × 0.8 M9NW 3 1 ไม่มีก้านบูต ไม่มี
CDG1BA20-15Z 1,498 บาท 20 15 M5 × 0.8 ไม่มี สวิตช์อัตโนมัติ - - ไม่มีก้านบูต ไม่มี
CDG1BA20-15Z-H7BLS 2,273 บาท 20 15 M5 × 0.8 H7B 3 1 ไม่มีก้านบูต ไม่มี
CDG1BA20-15Z-M9B 2,796 บาท 20 15 M5 × 0.8 M9B 0.5 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-15Z-M9BL 2,941 บาท 20 15 M5 × 0.8 M9B 3 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-15Z-M9BWL 3,049 บาท 20 15 M5 × 0.8 M9BW 3 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-20Z 1,498 บาท 20 20 M5 × 0.8 ไม่มี สวิตช์อัตโนมัติ - - ไม่มีก้านบูต ไม่มี
CDG1BA20-20Z-A93 2,327 บาท 20 20 M5 × 0.8 A93 0.5 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-20Z-M9BL-XC22 4,023 บาท 20 20 M5 × 0.8 M9B 3 2 ไม่มีก้านบูต ซีล ยางฟลูออโร
CDG1BA20-20Z-M9N 2,832 บาท 20 20 M5 × 0.8 M9N 0.5 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-25JZ-A93L 3,302 บาท 20 25 M5 × 0.8 A93 3 2 ผ้าใบกันน้ำ ไนล่อน ไม่มี
CDG1BA20-25Z 1,498 บาท 20 25 M5 × 0.8 ไม่มี สวิตช์อัตโนมัติ - - ไม่มีก้านบูต ไม่มี
CDG1BA20-25Z-A93 2,327 บาท 20 25 M5 × 0.8 A93 0.5 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-25Z-A93L 2,471 บาท 20 25 M5 × 0.8 A93 3 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-25Z-A93LS 1,948 บาท 20 25 M5 × 0.8 A93 3 1 ไม่มีก้านบูต ไม่มี
CDG1BA20-25Z-A93S 1,876 บาท 20 25 M5 × 0.8 A93 0.5 1 ไม่มีก้านบูต ไม่มี
CDG1BA20-25Z-A93ZS 2,021 บาท 20 25 M5 × 0.8 A93 5 1 ไม่มีก้านบูต ไม่มี
CDG1BA20-25Z-B54 3,157 บาท 20 25 M5 × 0.8 B54 0.5 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-25Z-C73 2,507 บาท 20 25 M5 × 0.8 C73 0.5 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-25Z-C73L 2,652 บาท 20 25 M5 × 0.8 C73 3 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-25Z-C73LS 2,038 บาท 20 25 M5 × 0.8 C73 3 1 ไม่มีก้านบูต ไม่มี
CDG1BA20-25Z-H7A1L 3,157 บาท 20 25 M5 × 0.8 H7A1 3 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-25Z-H7A1LS 2,291 บาท 20 25 M5 × 0.8 H7A1 3 1 ไม่มีก้านบูต ไม่มี
CDG1BA20-25Z-H7B 2,977 บาท 20 25 M5 × 0.8 H7B 0.5 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-25Z-H7BS 2,201 บาท 20 25 M5 × 0.8 H7B 0.5 1 ไม่มีก้านบูต ไม่มี
CDG1BA20-25Z-K59L 3,734 บาท 20 25 M5 × 0.8 K59 3 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-25Z-M9B 2,796 บาท 20 25 M5 × 0.8 M9B 0.5 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-25Z-M9BAL 3,410 บาท 20 25 M5 × 0.8 M9BA 3 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-25Z-M9BL 2,941 บาท 20 25 M5 × 0.8 M9B 3 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-25Z-M9BLS 2,183 บาท 20 25 M5 × 0.8 M9B 3 1 ไม่มีก้านบูต ไม่มี
CDG1BA20-25Z-M9BS 2,110 บาท 20 25 M5 × 0.8 M9B 0.5 1 ไม่มีก้านบูต ไม่มี
CDG1BA20-25Z-M9BW 2,905 บาท 20 25 M5 × 0.8 M9BW 0.5 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-25Z-M9BWL 3,049 บาท 20 25 M5 × 0.8 M9BW 3 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-25Z-M9BWLS 2,237 บาท 20 25 M5 × 0.8 M9BW 3 1 ไม่มีก้านบูต ไม่มี
CDG1BA20-25Z-M9BWM 2,977 บาท 20 25 M5 × 0.8 M9BW 1 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-25Z-M9BWZ 3,193 บาท 20 25 M5 × 0.8 M9BW 5 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-25Z-M9NL 2,977 บาท 20 25 M5 × 0.8 M9N 3 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-25Z-M9NLS 2,201 บาท 20 25 M5 × 0.8 M9N 3 1 ไม่มีก้านบูต ไม่มี
CDG1BA20-25Z-M9NWL 3,049 บาท 20 25 M5 × 0.8 M9NW 3 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-27Z 1,551 บาท 20 27 M5 × 0.8 ไม่มี สวิตช์อัตโนมัติ - - ไม่มีก้านบูต ไม่มี
CDG1BA20-30Z 1,551 บาท 20 30 M5 × 0.8 ไม่มี สวิตช์อัตโนมัติ - - ไม่มีก้านบูต ไม่มี
CDG1BA20-30Z-A93L 2,526 บาท 20 30 M5 × 0.8 A93 3 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-30Z-B54L 3,355 บาท 20 30 M5 × 0.8 B54 3 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-30Z-H7B 3,030 บาท 20 30 M5 × 0.8 H7B 0.5 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-30Z-H7BL 3,175 บาท 20 30 M5 × 0.8 H7B 3 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-30Z-M9B 2,850 บาท 20 30 M5 × 0.8 M9B 0.5 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-30Z-M9BL 2,994 บาท 20 30 M5 × 0.8 M9B 3 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-30Z-M9BW 2,958 บาท 20 30 M5 × 0.8 M9BW 0.5 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-30Z-M9N 2,886 บาท 20 30 M5 × 0.8 M9N 0.5 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-32Z 1,551 บาท 20 32 M5 × 0.8 ไม่มี สวิตช์อัตโนมัติ - - ไม่มีก้านบูต ไม่มี
CDG1BA20-35Z 1,551 บาท 20 35 M5 × 0.8 ไม่มี สวิตช์อัตโนมัติ - - ไม่มีก้านบูต ไม่มี
CDG1BA20-35Z-A93 2,382 บาท 20 35 M5 × 0.8 A93 0.5 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-35Z-H7A1L 3,211 บาท 20 35 M5 × 0.8 H7A1 3 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-35Z-M9BL 2,994 บาท 20 35 M5 × 0.8 M9B 3 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-35Z-M9BW 2,958 บาท 20 35 M5 × 0.8 M9BW 0.5 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-35Z-M9NL 3,030 บาท 20 35 M5 × 0.8 M9N 3 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-35Z-M9NW 2,958 บาท 20 35 M5 × 0.8 M9NW 0.5 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-36Z 1,551 บาท 20 36 M5 × 0.8 ไม่มี สวิตช์อัตโนมัติ - - ไม่มีก้านบูต ไม่มี
CDG1BA20-38Z 1,551 บาท 20 38 M5 × 0.8 ไม่มี สวิตช์อัตโนมัติ - - ไม่มีก้านบูต ไม่มี
CDG1BA20-40Z 1,551 บาท 20 40 M5 × 0.8 ไม่มี สวิตช์อัตโนมัติ - - ไม่มีก้านบูต ไม่มี
CDG1BA20-40Z-A93 2,382 บาท 20 40 M5 × 0.8 A93 0.5 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-40Z-A93L 2,526 บาท 20 40 M5 × 0.8 A93 3 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-40Z-F7BASBPC-XC13A 4,943 บาท 20 40 M5 × 0.8 F7BA 0.5 ( ปลั๊กคอนเนคเตอร์ M8 4 ขาพิน ) 2 ไม่มีก้านบูต ชนิดที่มีการยึดติด ราง สวิตช์อัตโนมัติ (ชนิด A)
CDG1BA20-40Z-M9B 2,850 บาท 20 40 M5 × 0.8 M9B 0.5 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-40Z-M9BAL 3,464 บาท 20 40 M5 × 0.8 M9BA 3 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-40Z-M9BL 2,994 บาท 20 40 M5 × 0.8 M9B 3 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-40Z-XC13B 1,732 บาท 20 40 M5 × 0.8 ไม่มี สวิตช์อัตโนมัติ - - ไม่มีก้านบูต ชนิดที่มีการยึดติด ราง สวิตช์อัตโนมัติ (ประเภท B)
CDG1BA20-45Z 1,551 บาท 20 45 M5 × 0.8 ไม่มี สวิตช์อัตโนมัติ - - ไม่มีก้านบูต ไม่มี
CDG1BA20-45Z-A93L 2,526 บาท 20 45 M5 × 0.8 A93 3 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-45Z-M9BL 2,994 บาท 20 45 M5 × 0.8 M9B 3 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-45Z-M9BLS 2,237 บาท 20 45 M5 × 0.8 M9B 3 1 ไม่มีก้านบูต ไม่มี
CDG1BA20-49Z 1,551 บาท 20 49 M5 × 0.8 ไม่มี สวิตช์อัตโนมัติ - - ไม่มีก้านบูต ไม่มี
CDG1BA20-50JZ 2,435 บาท 20 50 M5 × 0.8 ไม่มี สวิตช์อัตโนมัติ - - ผ้าใบกันน้ำ ไนล่อน ไม่มี
CDG1BA20-50Z 1,551 บาท 20 50 M5 × 0.8 ไม่มี สวิตช์อัตโนมัติ - - ไม่มีก้านบูต ไม่มี
CDG1BA20-50Z-A93 3,992 บาท 20 50 M5 × 0.8 A93 0.5 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-50Z-A93L 4,218 บาท 20 50 M5 × 0.8 A93 3 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-50Z-A93L3 3,049 บาท 20 50 M5 × 0.8 A93 3 3 ไม่มีก้านบูต ไม่มี
CDG1BA20-50Z-A93LS 3,272 บาท 20 50 M5 × 0.8 A93 3 1 ไม่มีก้านบูต ไม่มี
CDG1BA20-50Z-A93S 3,160 บาท 20 50 M5 × 0.8 A93 0.5 1 ไม่มีก้านบูต ไม่มี
CDG1BA20-50Z-A93Z 2,670 บาท 20 50 M5 × 0.8 A93 5 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-50Z-B54 5,034 บาท 20 50 M5 × 0.8 B54 0.5 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-50Z-B54L 3,355 บาท 20 50 M5 × 0.8 B54 3 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-50Z-B54LS 2,418 บาท 20 50 M5 × 0.8 B54 3 1 ไม่มีก้านบูต ไม่มี
CDG1BA20-50Z-B54S 3,680 บาท 20 50 M5 × 0.8 B54 0.5 1 ไม่มีก้านบูต ไม่มี
CDG1BA20-50Z-C73 2,562 บาท 20 50 M5 × 0.8 C73 0.5 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-50Z-C73C 2,850 บาท 20 50 M5 × 0.8 C73C 0.5 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-50Z-C73L 2,706 บาท 20 50 M5 × 0.8 C73 3 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-50Z-H7A1 4,919 บาท 20 50 M5 × 0.8 H7A1 0.5 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-50Z-H7A1L 5,142 บาท 20 50 M5 × 0.8 H7A1 3 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-50Z-H7A1LS 3,734 บาท 20 50 M5 × 0.8 H7A1 3 1 ไม่มีก้านบูต ไม่มี
CDG1BA20-50Z-H7BAL 3,933 บาท 20 50 M5 × 0.8 H7BA 3 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-50Z-M9B 4,724 บาท 20 50 M5 × 0.8 M9B 0.5 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-50Z-M9BAL 3,464 บาท 20 50 M5 × 0.8 M9BA 3 2 ไม่มีก้านบูต ไม่มี
CDG1BA20-50Z-M9BAL-XC13B 3,536 บาท 20 50 M5 × 0.8 M9BA 3 2 ไม่มีก้านบูต ชนิดที่มีการยึดติด ราง สวิตช์อัตโนมัติ (ประเภท B)

วิธีดูรหัส กระบอกลม SMC รุ่น CG1/CDG1

Specification

เส้นผ่าศูนย์กลางภายใน สายยาง (มม.)20253240506380100
วิธีการใช้งานการแสดงดับเบิลคันเดียว
การหล่อลื่นไม่จำเป็น (ไม่ใช่น้ำมันหล่อลื่น)
บังคับของเหลวอากาศ
พิสูจน์ ความดัน1.5 MPa
แรงดันใช้งานสูงสุด1.0 MPa
ความดัน ใช้งานขั้นต่ำ0.05 MPa
อุณหภูมิแวดล้อมใช้งาน และอุณหภูมิของ ของไหล ใช้งานได้ไม่มี สวิตช์อัตโนมัติ: -10 ° C ถึง 70 ° C (ไม่มีการแช่แข็ง)
ด้วย สวิตช์อัตโนมัติ: -10 ° C ถึง 60 ° C (ไม่มีการแช่แข็ง)
ความเร็วลูกสูบในการทำงาน50 ถึง 1,000 มม. / วินาที50 ถึง 700 มม. / วินาที
ความ ความเผื่อ สโตรค/ระยะเคลื่อนที่สูงสุด 1,000 (st 0 ถึง +1.4) mm, สูงสุด 1,500 (st 0 ถึง +1.8) mm
กันกระแทกยางกันกระแทก, เบาะลม
การติดตั้ง **ประเภทพื้นฐาน, ชนิดพื้นฐาน (ไม่มี วาล์วบอล เกลียวใน ยึด), ประเภทเท้า ตามแนวแกน ,
ชนิดหน้าแปลน rod-end ชนิดหัวหน้าแปลน
ชนิดรองพื้นชนิดปลายก้านปลายหัวชนชนิดรองปลาย
ประเภทปิ๊น
พลังงานจลน์ที่อนุญาต
(J)		ยาง
กันชน		ปลายก้าน
เกลียวนอก		0.280.410.661.202.003.405.909.90
ปลายก้าน
เกลียวใน		0.110.180.290.520.911.542.714.54
อากาศ
รอง		ปลายก้าน
เกลียวนอก		R: 0.35
H: 0.42		R: 0.56
H: 0.65		0.911.803.404.9011.8016.70
ปลายก้าน
เกลียวใน		0.110.180.290.520.911.542.714.54
