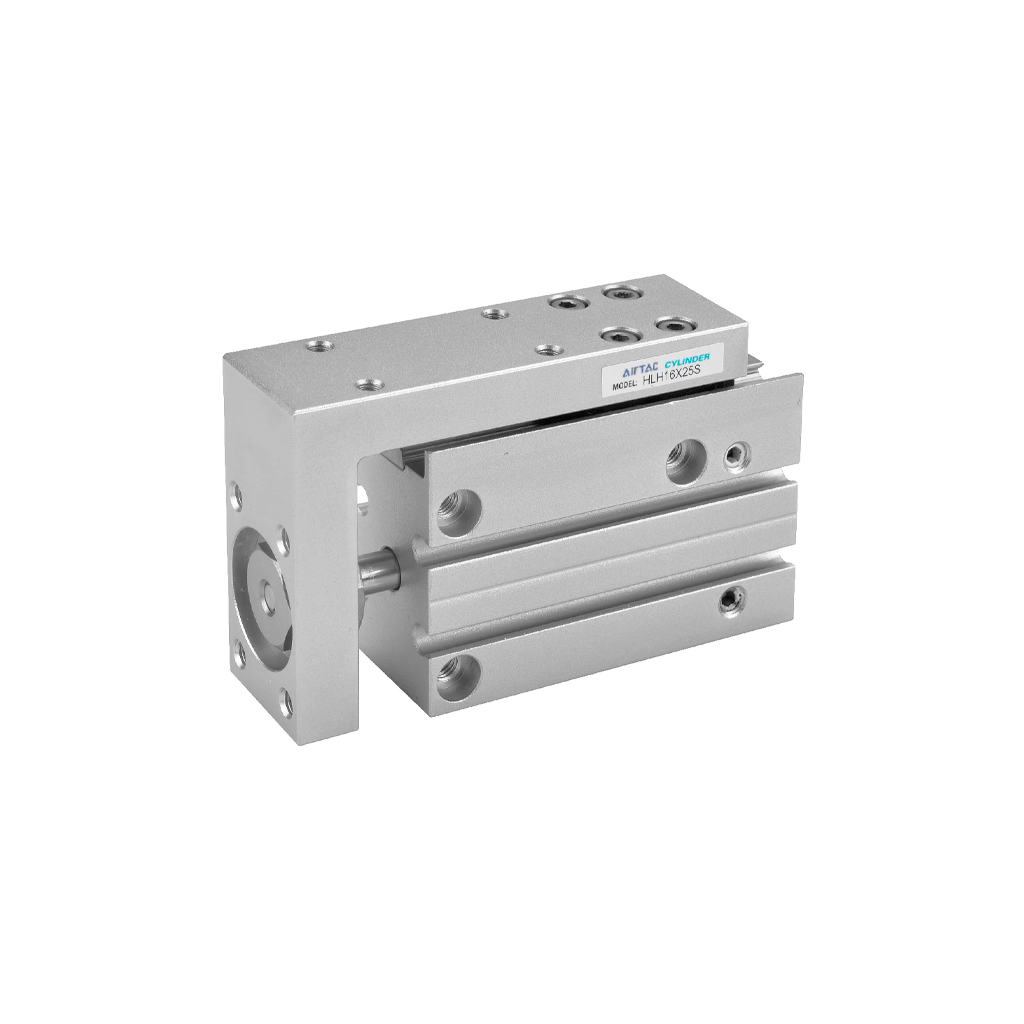

กระบอกลม AIRTAC HLH16X60-S

กระบอกลม AIRTAC HLH16X60-S มอบประสิทธิภาพการทำงานที่ยอดเยี่ยมในขนาดตัวเครื่องที่เล็กลง เหมาะสำหรับงานประกอบชิ้นส่วนขนาดเล็กในอุตสาหกรรมอิเล็กทรอนิกส์ การมีไกด์นำทางช่วยให้การเคลื่อนที่แนวตรงมีความเสถียรสูงและป้องกันการบิดตัวของแกนลูกสูบได้อย่างมีประสิทธิภาพ

คุณสมบัติ

• กระบอกลมโต๊ะสไลด์ซีรีส์ HLH ขนาดเจาะ 16 มิลลิเมตร ระยะชัก 60 มิลลิเมตร น้ำหนักเบาแต่ให้แรงขับเสถียร
• โครงสร้างรางสไลด์ในตัว รองรับแรงบิดและแรงกระทำด้านข้างได้ดี
• เหมาะสำหรับงานประกอบชิ้นส่วนขนาดเล็กที่ต้องการความแม่นยำสูง
• ตัวเรือนอลูมิเนียมระบายความร้อนและทนทานต่อการใช้งานต่อเนื่อง
• ติดตั้งเซนเซอร์วัดตำแหน่งด้านข้างเพื่อเช็กจังหวะการทำงานได้อย่างแม่นยำ

ข้อมูลจำเพาะ

• ประเภทการทำงาน: กระบอกลมโต๊ะสไลด์รุ่นเล็กพิเศษ
• ขนาดกระบอกสูบ (Bore): 16 มม. ระยะชัก (Stroke): 60 มม.
• ความกว้างรางนำทาง (Guide Rail): 9 มม.
• ขนาดพอร์ตลม: M5x0.8
• ความแม่นยำ: ควบคุมการเคลื่อนที่แนวตรงได้อย่างแม่นยำสูงไร้การแกว่ง

NO.	Item	Material
1	Slide table	Aluminum alloy
2	Piston rod	stainless steel
3	Hexagon nut	Carbon steel
4	Hexagon nut	Carbon steel
5	Rod seal	NBR
6	Body	Aluminum alloy
7	Screw	Carbon steel
8	Linear guide	Stainless steel
9	Slide block	-
10	Bumper	TPU
11	Magnet holder	Aluminum alloy
12	Magnet washer	NBR
13	Magnet	Sintered metal
14	Steel ball	SUS304
15	Piston seal	NBR
16	Piston	Aluminum alloy
17	O-ring	NBR
18	Bumper	TPU
19	Back cover	Aluminum alloy
20	C clip	Spring steel

ข้อมูลทางเทคนิค

• ขนาดกระบอกสูบ (Bore Size): 16 มม. ซีรีส์ HLH ขนาดเล็กพิเศษให้ความเที่ยงตรงสูง
• ระยะชัก (Stroke): 60 มม. ระยะการทำงานที่เหมาะสมสำหรับพื้นที่แนวตั้งแคบ
• แรงดันใช้งาน (Operating Pressure Range): 0.15 ถึง 0.7 MPa ทำงานราบรื่นด้วยซีลคุณภาพดี
• ประเภทการกันกระแทก (Cushion Type): ยางกันกระแทกช่วยลดเสียงและแรงกระแทกหัว-ท้าย
• รูปแบบการติดตั้ง (Mounting Type): รองรับการยึดติดกับแท่นเครื่องจักรผ่านรูฟิตติ้งในตัว

เอกสารข้อมูล

กระบอกลม AIRTAC HLH16X60-S Data Sheet
