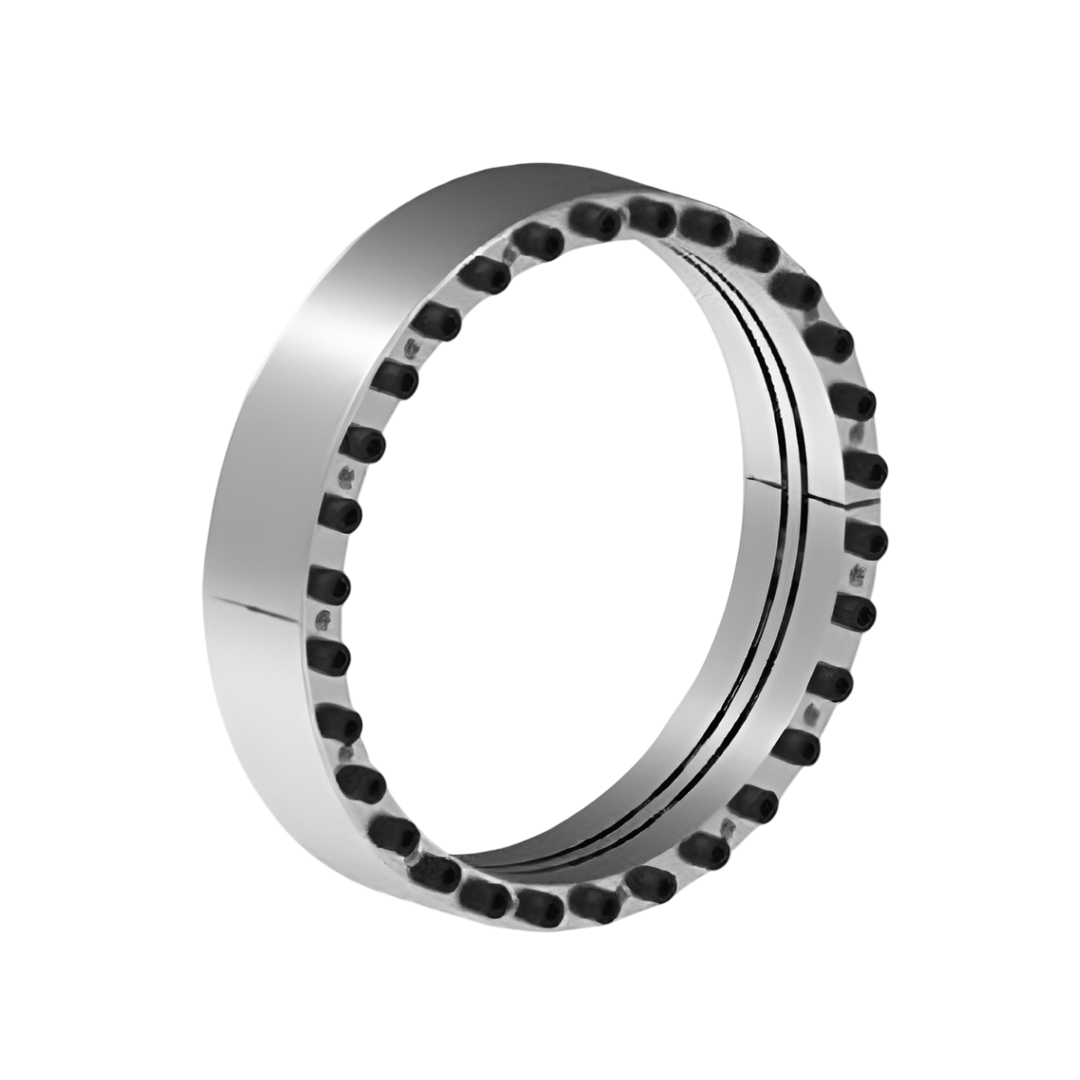

Locking Assemblies for Bending Loads RINGFEDER RfN 7515 ขนาด 640x735

Name: Locking Assemblies for Bending Loads RINGFEDER RfN 7515 ขนาด 640x735
Brand: RINGFEDER
SKU: RfN 7515 640x735
Price: 155602.07 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

RINGFEDER

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

155,602.07 ฿

Sale Sold out

Quantity

รายละเอียด Locking Assemblies for Bending Loads RINGFEDER RfN 7515 ขนาด 640x735

RINGFEDER Locking Assemblies เป็นเทคโนโลยีการเชื่อมต่อเพลาหรือชิ้นส่วนเครื่องจักรที่ได้รับความนิยมในอุตสาหกรรมหนักและวิศวกรรมเครื่องกล ด้วยจุดเด่นด้านความสามารถในการส่งแรงบิด แรงดัน และแรงแกว่งได้สูง พร้อมทั้งให้ความแม่นยำในการจัดตำแหน่งที่ยอดเยี่ยม ทำให้ระบบเครื่องจักรสามารถทำงานได้อย่างราบรื่นและปลอดภัย

เปรียบเทียบราคา RINGFEDER ตัวอื่นๆ

คุณสมบัติ

ข้อมูลคุณสมบัติ

โครงสร้างแบบสามชิ้น ช่วยให้การติดตั้งและถอดประกอบง่าย
รองรับแรงบิด แรงตามแนวแกน และโมเมนต์โค้งได้อย่างมั่นคง
ให้ความแม่นยำในการจัดศูนย์ระหว่างเพลาและดุม
โครงสร้างแข็งแรงและทนทานต่อสภาพโหลดสูง
เหมาะสำหรับงานที่ต้องการความน่าเชื่อถือสูงและลดการสึกหรอของเพลาและดุม

การติดตั้ง

ติดตั้งง่ายด้วยการขันสกรูตามขั้นตอนมาตรฐาน
ไม่ต้องใช้ร่องเพลา (keyway) ทำให้การติดตั้งสะดวกและลดความเสียหายของชิ้นส่วน
สามารถถอดประกอบและติดตั้งใหม่ได้หลายครั้งโดยไม่ลดประสิทธิภาพ
ใช้เครื่องมือมาตรฐานทั่วไปในการติดตั้งและถอด

การใช้งาน

เหมาะกับระบบส่งกำลังที่ต้องรับแรงบิด แรงตามแนวแกน และโมเมนต์โค้งสูง
ใช้งานได้ในอุตสาหกรรมที่ต้องการความแข็งแรงสูง เช่น โรงงานแปรรูป แร่ และวัสดุก่อสร้าง
ลดการบำรุงรักษาและยืดอายุการใช้งานของเพลาและดุม
ใช้ได้ทั้งเครื่องจักรทั่วไปและอุปกรณ์เฉพาะที่ต้องรองรับแรงโหลดสูง

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

ขนาดของ Locking Assembly d (มม.)	640
x	x
ขนาดของ Locking Assembly D (มม.)	735
ขนาดความยาวรวม (L) (มม.)	177
ขนาด L1 ของ Locking Assembly (มม.)	155
ขนาด L3 ของ Locking Assembly (มม.)	140
สกรูล็อก (nSc)	30
สกรูล็อก ขนาดเส้นผ่านศูนย์กลาง (DG)	M22 x 130
แรงบิดสกรูล็อก (TAred) หน่วย นิวตัน–เมตร (Nm)	930
แรงบิด (T) หน่วย นิวตัน–เมตร (Nm)	1300152
แรงตามแนวแกน (Fax) หน่วย กิโลนิวตัน (kN)	4063
ความดันผิวสัมผัส (pW) หน่วย นิวตันต่อมิลลิเมตร² (N/mm²)	146
pN (N/mm²) – ความดันผิวสัมผัส (Contact Pressure)	128
แรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตัน–เมตร (Nm)	631858
ความดันผิวสัมผัสสูงสุด (pWmax) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตันต่อมิลลิเมตร² (N/mm²)	234
ความดันผิวสัมผัสตามแนวแกนสูงสุด (pNmax) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตันต่อมิลลิเมตร² (N/mm²)	204
ความดันผิวสัมผัสต่ำสุด (pWmin) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตันต่อมิลลิเมตร² (N/mm²)	58
ความดันผิวสัมผัสตามแนวแกนต่ำสุด (pNmin) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตันต่อมิลลิเมตร² (N/mm²)	51
แรงบิดตกค้าง (Tres) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตัน–เมตร (Nm)	1136288
แรงตามแนวแกน (Fax) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย กิโลนิวตัน (kN)	3551
เส้นผ่านศูนย์กลางเพลาขั้นต่ำ (DN min) ที่ความต้านทานแรงดัด Rp0.2 = 250 N/mm² หน่วยมิลลิเมตร	---
เส้นผ่านศูนย์กลางเพลาขั้นต่ำ (DN min) ที่ความต้านทานแรงดัด Rp0.2 = 350 N/mm² หน่วยมิลลิเมตร	1434
เส้นผ่านศูนย์กลางเพลาขั้นต่ำ (DN min) ที่ความต้านทานแรงดัด Rp0.2 = 450 N/mm² หน่วยมิลลิเมตร	1200
น้ำหนักรวม (Gw) หน่วย กิโลกรัม (kg)	116

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

คุณสมบัติ	รายละเอียด
ประเภท	Locking Assembly สำหรับรับแรงดัด (Bending Loads)
รุ่น	RfN 7515
การออกแบบ	โครงสร้างสามชิ้น (Three part Locking Assembly) เหมาะสำหรับการถ่ายทอดแรงสูง
คุณสมบัติเด่น	สามารถถ่ายทอดแรงบิด แรงตามแนวแกน และโมเมนต์ดัดได้สูง
ความแม่นยำ	ให้ความเที่ยงตรงของศูนย์กลางสูง (Excellent concentricity)
การติดตั้ง	ติดตั้งง่าย สามารถถอดออกได้โดยไม่ทำลายเพลาและดุม
การใช้งาน	เหมาะสำหรับดรัมสายพาน เครื่องจักรหนัก หรืออุปกรณ์ที่ต้องรับแรงดัดสูง
ความทนทาน	ทนต่อการสึกหรอและแรงกัดกร่อน เพิ่มอายุการใช้งานของเพลาและดุม
การบำรุงรักษา	ลดความเสียหายต่อชิ้นส่วน ทำให้การบำรุงรักษาง่ายและสะดวก
