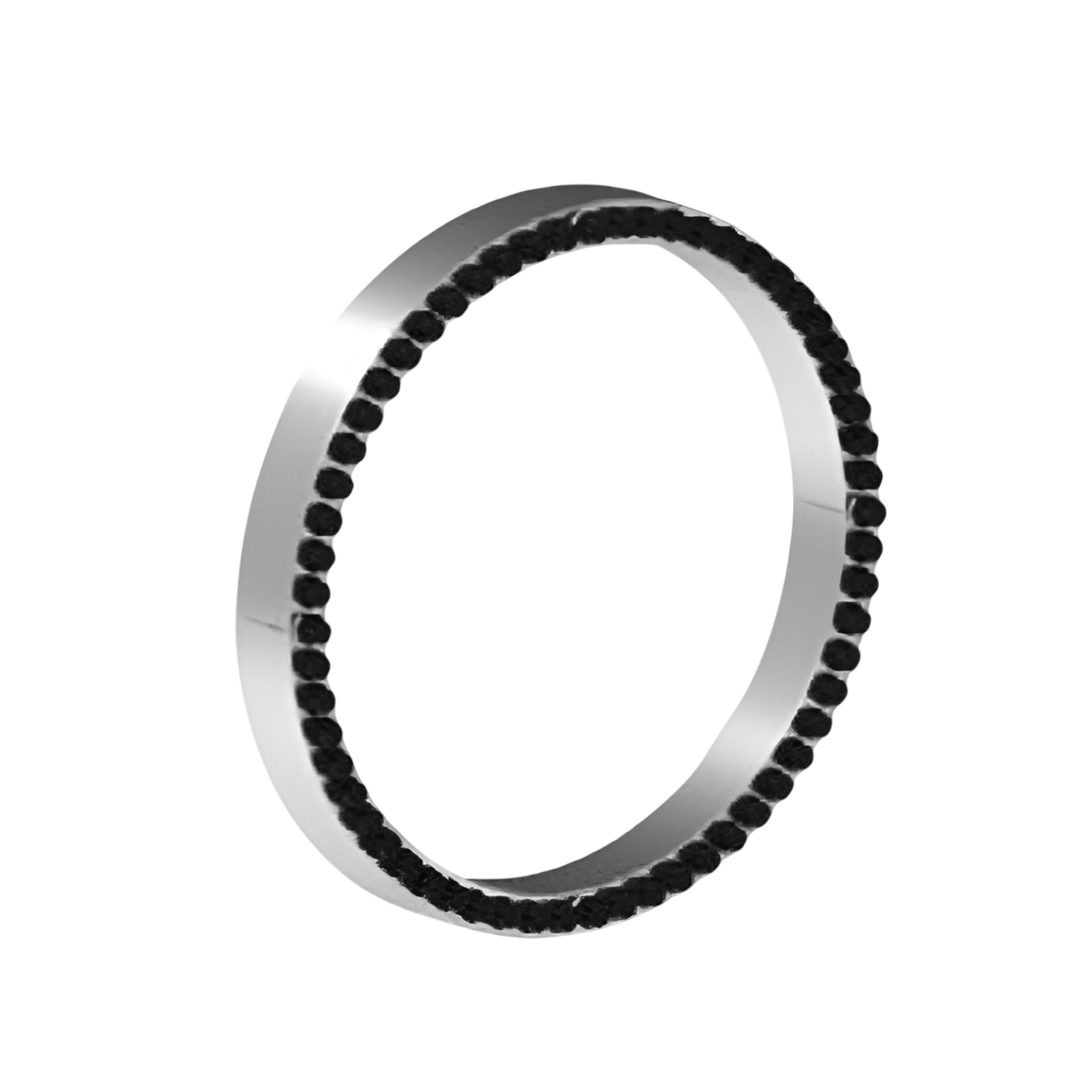

Locking Assemblies for Bending Loads RINGFEDER RfN 7012.2 ขนาด 780x890

Name: Locking Assemblies for Bending Loads RINGFEDER RfN 7012.2 ขนาด 780x890
Brand: RINGFEDER
SKU: RfN 7012.2 780x890
Price: 144829.62 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

RINGFEDER

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

144,829.62 ฿

Sale Sold out

Quantity

รายละเอียด Locking Assemblies for Bending Loads RINGFEDER RfN 7012.2 ขนาด 780x890

RINGFEDER Locking Assemblies เป็นเทคโนโลยีการเชื่อมต่อเพลาหรือชิ้นส่วนเครื่องจักรที่ได้รับความนิยมในอุตสาหกรรมหนักและวิศวกรรมเครื่องกล ด้วยจุดเด่นด้านความสามารถในการส่งแรงบิด แรงดัน และแรงแกว่งได้สูง พร้อมทั้งให้ความแม่นยำในการจัดตำแหน่งที่ยอดเยี่ยม ทำให้ระบบเครื่องจักรสามารถทำงานได้อย่างราบรื่นและปลอดภัย

เปรียบเทียบราคา RINGFEDER ตัวอื่นๆ

คุณสมบัติ

ข้อมูลคุณสมบัติ

ออกแบบเฉพาะสำหรับใช้งานกับดรัมสายพาน (belt drums)
รองรับแรงโค้งและแรงบิดสูงได้อย่างมั่นคง
โครงสร้างแข็งแรง ทนต่อสภาพโหลดหนัก
ให้ความแม่นยำในการจัดศูนย์ระหว่างเพลาและดุม
ลดการสึกหรอและยืดอายุการใช้งานของเพลาและดุม

การติดตั้ง

ติดตั้งง่ายด้วยการขันสกรูตามขั้นตอนมาตรฐาน
ไม่ต้องใช้ร่องเพลา (keyway) ทำให้การติดตั้งและถอดออกสะดวก
สามารถถอดประกอบและติดตั้งใหม่ได้หลายครั้งโดยไม่กระทบประสิทธิภาพ
ใช้เครื่องมือมาตรฐานทั่วไปในการติดตั้ง

การใช้งาน

เหมาะสำหรับดรัมสายพานและระบบส่งกำลังที่ต้องรับแรงโค้งสูง
ใช้งานได้ในอุตสาหกรรมที่ต้องการความแข็งแรงสูง เช่น โรงงานแปรรูป แร่ และวัสดุก่อสร้าง
ลดการบำรุงรักษาเพราะโครงสร้างช่วยลดการสึกหรอ
ใช้ได้กับเครื่องจักรทั่วไปและอุปกรณ์เฉพาะที่ต้องรองรับโหลดสูง

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

ขนาดของ Locking Assembly d (มม.)	780
x	x
ขนาดของ Locking Assembly D (มม.)	890
ขนาดความยาวรวม (L) (มม.)	130
ขนาด L1 ของ Locking Assembly (มม.)	102
ขนาด L3 ของ Locking Assembly (มม.)	96
สกรูล็อก (nSc)	59
สกรูล็อก ขนาดเส้นผ่านศูนย์กลาง (DG)	M24 x 90
แรงบิดสกรูล็อก (TAred) หน่วย นิวตัน–เมตร (Nm)	1000
แรงบิด (T) หน่วย นิวตัน–เมตร (Nm)	1305758
แรงตามแนวแกน (Fax) หน่วย กิโลนิวตัน (kN)	3348
ความดันผิวสัมผัส (pW) หน่วย นิวตันต่อมิลลิเมตร² (N/mm²)	119
pN (N/mm²) – ความดันผิวสัมผัส (Contact Pressure)	104
แรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตัน–เมตร (Nm)	385650
ความดันผิวสัมผัสสูงสุด (pWmax) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตันต่อมิลลิเมตร² (N/mm²)	215
ความดันผิวสัมผัสตามแนวแกนสูงสุด (pNmax) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตันต่อมิลลิเมตร² (N/mm²)	188
ความดันผิวสัมผัสต่ำสุด (pWmin) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตันต่อมิลลิเมตร² (N/mm²)	23
ความดันผิวสัมผัสตามแนวแกนต่ำสุด (pNmin) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตันต่อมิลลิเมตร² (N/mm²)	20
แรงบิดตกค้าง (Tres) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตัน–เมตร (Nm)	1247509
แรงตามแนวแกน (Fax) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย กิโลนิวตัน (kN)	3199
เส้นผ่านศูนย์กลางเพลาขั้นต่ำ (DN min) ที่ความต้านทานแรงดัด Rp0.2 = 250 N/mm² หน่วยมิลลิเมตร	---
เส้นผ่านศูนย์กลางเพลาขั้นต่ำ (DN min) ที่ความต้านทานแรงดัด Rp0.2 = 350 N/mm² หน่วยมิลลิเมตร	1623
เส้นผ่านศูนย์กลางเพลาขั้นต่ำ (DN min) ที่ความต้านทานแรงดัด Rp0.2 = 450 N/mm² หน่วยมิลลิเมตร	1390
น้ำหนักรวม (Gw) หน่วย กิโลกรัม (kg)	116

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

คุณสมบัติ	รายละเอียด
ประเภท	Locking Assembly สำหรับรับแรงดัด (Bending Loads)
รุ่น	RfN 7012.2
การออกแบบ	ออกแบบเฉพาะสำหรับใช้งานบนดรัมสายพาน (Specially developed for use in belt drums)
คุณสมบัติเด่น	สามารถถ่ายทอดแรงบิด แรงตามแนวแกน และแรงดัดได้อย่างมีประสิทธิภาพ
ความแม่นยำ	ให้ความเที่ยงตรงสูง (Excellent concentricity)
การติดตั้ง	ติดตั้งง่าย สามารถถอดออกได้โดยไม่ทำลายเพลา
การใช้งาน	เหมาะสำหรับดรัมสายพาน เครื่องจักรหนัก หรืออุปกรณ์ที่ต้องรับแรงดัดเฉพาะทาง
ความทนทาน	ทนต่อการสึกหรอและแรงกัดกร่อน เพิ่มความยืดหยุ่นในการใช้งานระยะยาว
การบำรุงรักษา	บำรุงรักษาง่าย ลดความเสียหายต่อเพลาและดุม
