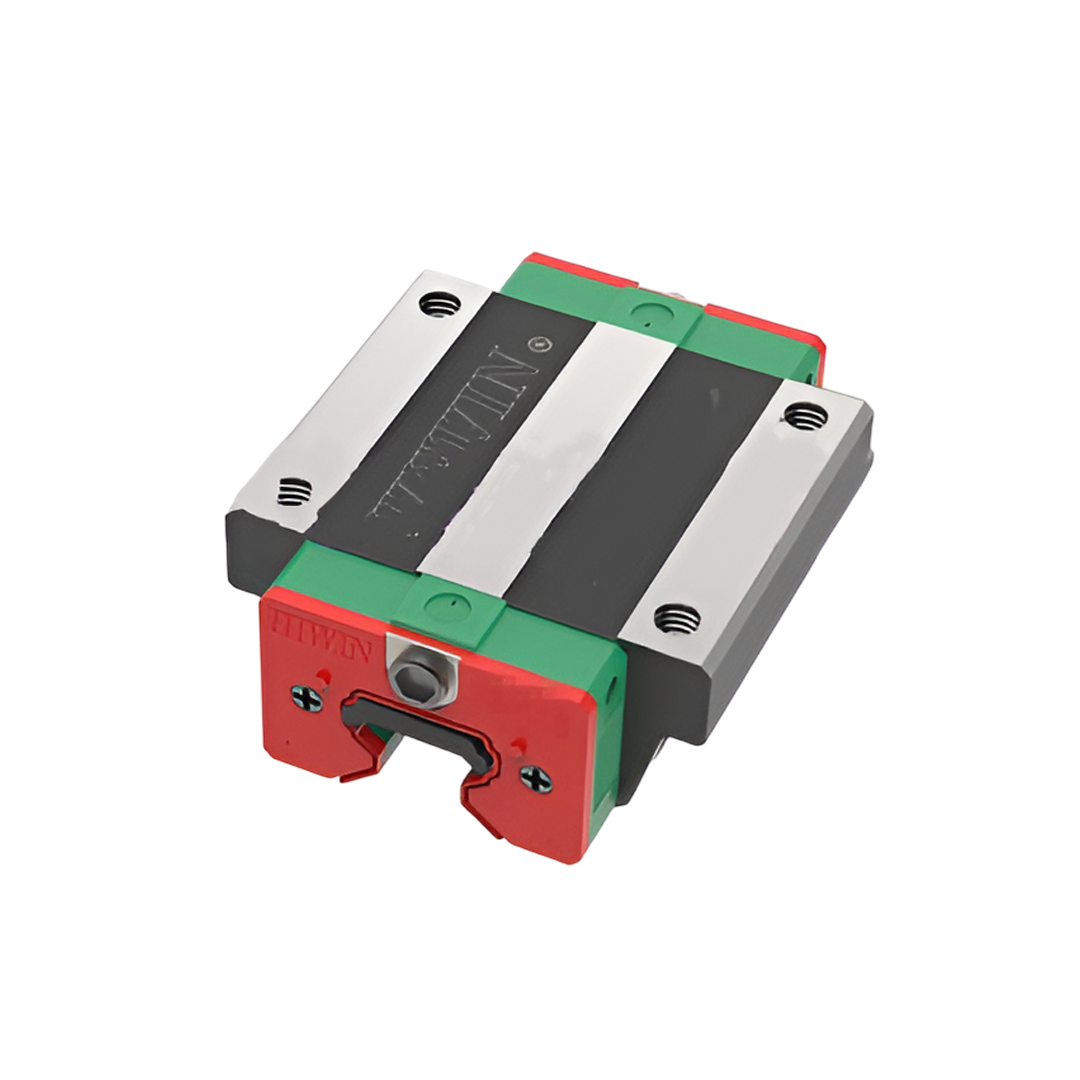

Linear Guide (ลิเนียร์ไกด์) HIWIN QHW35HC

คุณสมบัติ

• รางเลื่อนเชิงเส้น HIWIN Linear Heavy Load Type หรือที่รู้จักกันในซีรีส์ RG/QR/CRG เป็นประเภท Roller (ลูกกลิ้ง) ที่ออกแบบมาเพื่อรองรับงานหนักพิเศษและต้องการความแข็งแกร่งสูง มีคุณสมบัติเด่นดังนี้:
• ความแข็งแกร่งสูงเป็นพิเศษ (Super High Rigidity): โดดเด่นด้วยการใช้ลูกกลิ้งทรงกระบอกเป็นองค์ประกอบกลิ้ง ซึ่งให้พื้นที่สัมผัสที่ใหญ่กว่าเมื่อเทียบกับลูกบอล ทำให้มีความแข็งแกร่งและความสามารถในการรับน้ำหนักได้สูงมาก.
• ความสามารถในการรับน้ำหนักสูง (Super Heavy Load Capacity): สามารถรองรับโหลดที่หนักมากได้อย่างมีประสิทธิภาพ ทั้งในแนวรัศมี (radial), แนวรัศมีย้อนกลับ (reverse radial) และแนวราบ (lateral) เนื่องจากมีมุมสัมผัส 45 องศา.
• ลดการเสียรูปภายใต้โหลด: เนื่องจากความแข็งแกร่งที่สูง ทำให้การเสียรูปของรางเลื่อนภายใต้โหลดลดลง ช่วยเพิ่มความแม่นยำในการทำงานของเครื่องจักร.
• ลดแรงเสียดทานและเคลื่อนที่ราบรื่น: แม้จะเป็นรางเลื่อนสำหรับงานหนัก แต่ยังคงให้ค่าสัมประสิทธิ์แรงเสียดทานต่ำและมีการเคลื่อนที่ที่ราบรื่น.
• มีคุณสมบัติลดเสียงรบกวน (QR series): บางรุ่นในซีรีส์นี้ เช่น QR series ได้รับการออกแบบให้มีเทคโนโลยี SynchMotion® ซึ่งช่วยลดเสียงรบกวนและเพิ่มความราบรื่นในการเคลื่อนที่.
• อายุการใช้งานยาวนาน: การออกแบบที่แข็งแกร่งและการกระจายโหลดที่ดีช่วยยืดอายุการใช้งานของรางเลื่อน.
• สามารถเปลี่ยนชิ้นส่วนได้ (บางรุ่น): มีทั้งแบบที่สามารถเปลี่ยนบล็อกและรางกันได้ (Interchangeable Type) และแบบที่เข้าคู่กัน (Non-interchangeable Type).

การติดตั้งและการใช้งาน

• แนวทางการติดตั้งและการใช้งานสำหรับ HIWIN Linear Heavy Load Type (RG/QR/CRG series) มีความคล้ายคลึงกับรางเลื่อนเชิงเส้นประเภทอื่น ๆ ของ HIWIN โดยมีข้อควรปฏิบัติที่สำคัญดังนี้:
• การทำความสะอาด: ก่อนการติดตั้ง ควรทำความสะอาดน้ำมันกันสนิมที่เคลือบรางเลื่อนออกก่อน.
• การจัดเรียงราง: หากมีการใช้รางที่เชื่อมต่อกัน (Butt-joint rail) ควรติดตั้งโดยอ้างอิงจากเครื่องหมายลูกศรและลำดับที่ระบุไว้ เพื่อให้แน่ใจว่าการจัดเรียงถูกต้อง.
• ห้ามถอดบล็อก: หลีกเลี่ยงการถอดบล็อกออกจากรางเลื่อนโดยไม่จำเป็น เพื่อป้องกันการหลุดขององค์ประกอบกลิ้ง (ลูกกลิ้ง) และการสูญเสียความแม่นยำ.
• การป้องกันสิ่งแปลกปลอม: ระมัดระวังไม่ให้มีสิ่งแปลกปลอมเข้าไปในบล็อกของรางเลื่อน และไม่ควรทำการถอดแยกชิ้นส่วนใดๆ.
• การหล่อลื่น: ควรทำการหล่อลื่นบล็อกหลังจากที่ได้ประกอบรางเลื่อนเข้ากับเครื่องจักรเรียบร้อยแล้ว เพื่อให้มั่นใจถึงประสิทธิภาพและอายุการใช้งานที่ยาวนาน. นอกจากนี้ การใช้ฝาปิด (cap) เพื่อครอบส่วนบนของรางเลื่อนก็เป็นสิ่งสำคัญในการป้องกันสิ่งสกปรกและเพิ่มความแม่นยำในการทำงาน.
• การจัดเก็บ: ในกรณีที่ไม่ได้ใช้งาน ควรจัดเก็บรางเลื่อนในแนวนอน เพื่อป้องกันความเสียหายหรือการเคลื่อนที่โดยไม่ตั้งใจ

ข้อมูลเฉพาะ

ข้อมูลทางเทคนิค
