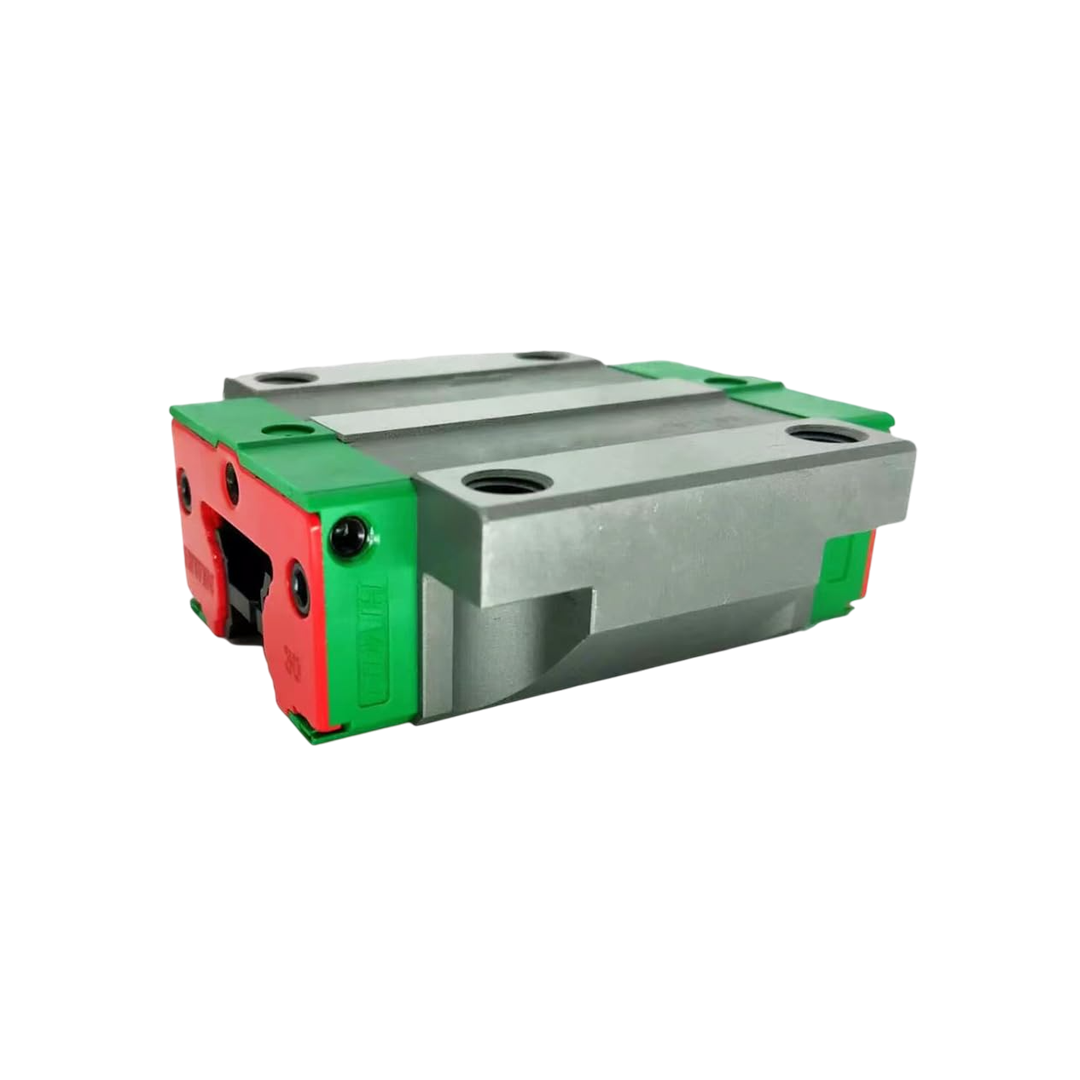

Linear Guide (ลิเนียร์ไกด์) HIWIN CGW30HA

Name: Linear Guide (ลิเนียร์ไกด์) HIWIN CGW30HA
Brand: HIWIN
SKU: CGW30HA
Price: 2246.56 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

HIWIN

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

2,246.56 ฿

Sale Sold out

Quantity

รายละเอียด Linear Guide (ลิเนียร์ไกด์) HIWIN CGW30HA

HIWIN Linear Guide หรือระบบรางเลื่อนเชิงเส้นจาก HIWIN เป็นโซลูชันที่ได้รับความนิยมอย่างสูงในอุตสาหกรรมเครื่องจักรกลอัตโนมัติ หุ่นยนต์ แมชชีนเซ็นเตอร์ อุปกรณ์วัด และระบบการขนย้ายเชิงแม่นยำ ด้วยคุณสมบัติที่โดดเด่นในด้านความแม่นยำ ความแข็งแรง และอายุการใช้งานที่ยาวนาน HIWIN จึงกลายเป็นหนึ่งในผู้นำตลาดของโลกในด้านเทคโนโลยีการเคลื่อนที่เชิงเส้น

เปรียบเทียบราคา Linear Guide HIWIN ตัวอื่นๆ

คุณสมบัติ

คุณสมบัติ

รางเลื่อนเชิงเส้นซีรีส์ CG เป็นรางเลื่อนแบบลูกกลิ้ง (roller type) ที่โดดเด่นด้วยการมีแถบปิดด้านบน (cover strip) ซึ่งให้คุณสมบัติพิเศษหลายประการ โดยเฉพาะอย่างยิ่งในด้านความสามารถในการรับโมเมนต์การกลิ้งที่เหนือกว่า:
ความสามารถในการรับโมเมนต์การกลิ้งที่เหนือกว่า: CRG series มีความสามารถในการรับโมเมนต์การกลิ้ง (rolling moment capacity) ที่เหนือกว่าซีรีส์ RG ซึ่งเป็นรางเลื่อนแบบลูกกลิ้งสำหรับงานหนักเช่นกัน ทำให้เหมาะสำหรับงานที่ต้องการความเสถียรสูงเมื่อมีแรงกระทำในลักษณะบิดหรือเอียง.
มาพร้อมแถบปิดด้านบน (Cover Strip): การมีแถบปิดนี้ช่วยป้องกันสิ่งสกปรก ฝุ่น หรือเศษต่างๆ ไม่ให้เข้าไปในระบบรางเลื่อน ซึ่งช่วยยืดอายุการใช้งานและรักษาประสิทธิภาพการทำงานในสภาพแวดล้อมที่มีมลภาวะ.
เหมาะสำหรับสภาพการทำงานที่รุนแรง: ด้วยการออกแบบที่แข็งแรงและมีระบบป้องกันสิ่งสกปรก ทำให้ CRG series เหมาะอย่างยิ่งสำหรับใช้งานในสภาพแวดล้อมการทำงานที่หนักและมีสิ่งปนเปื้อนสูง.
ความแข็งแกร่งสูงและรับน้ำหนักได้มาก: เช่นเดียวกับรางเลื่อนแบบลูกกลิ้งอื่นๆ CRG series ให้ความแข็งแกร่งสูงและสามารถรับน้ำหนักได้มาก ทั้งในแนวรัศมี, แนวรัศมีย้อนกลับ และแนวราบ.
การเคลื่อนที่ที่ราบรื่นและแม่นยำ: แม้จะเป็นรางสำหรับงานหนัก แต่ยังคงให้การเคลื่อนที่ที่ราบรื่นและแม่นยำ.

การติดตั้งและการใช้งาน

การทำความสะอาด: ก่อนการติดตั้ง ควรทำความสะอาดน้ำมันกันสนิมที่เคลือบรางเลื่อนออกก่อน.
การจัดเรียงราง: หากมีการใช้รางที่เชื่อมต่อกัน (Butt-joint rail) ควรติดตั้งโดยอ้างอิงจากเครื่องหมายลูกศรและลำดับที่ระบุไว้ เพื่อให้แน่ใจว่าการจัดเรียงถูกต้องและได้แนวตรง.
ห้ามถอดบล็อก: หลีกเลี่ยงการถอดบล็อกออกจากรางเลื่อนโดยไม่จำเป็น เพื่อป้องกันการหลุดขององค์ประกอบกลิ้ง (ลูกกลิ้ง) และการสูญเสียความแม่นยำ.
การป้องกันสิ่งแปลกปลอม: ด้วยแถบปิด (cover strip) จะช่วยลดการเข้าของสิ่งสกปรกได้มาก อย่างไรก็ตาม ยังคงต้องระมัดระวังไม่ให้มีสิ่งแปลกปลอมเข้าไปในบล็อกของรางเลื่อน และไม่ควรทำการถอดแยกชิ้นส่วนใดๆ.
การหล่อลื่น: ควรทำการหล่อลื่นบล็อกหลังจากที่ได้ประกอบรางเลื่อนเข้ากับเครื่องจักรเรียบร้อยแล้ว เพื่อให้มั่นใจถึงประสิทธิภาพและอายุการใช้งานที่ยาวนาน.
การจัดเก็บ: ในกรณีที่ไม่ได้ใช้งาน ควรจัดเก็บรางเลื่อนในแนวนอน เพื่อป้องกันความเสียหายหรือการเคลื่อนที่โดยไม่ตั้งใจ.

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

Model No.	CGW30HA
Dimensions of Assembly (mm) H	42
Dimensions of Assembly (mm) H₁	7
Dimensions of Assembly (mm) N	31
Dimensions of Block (mm) W	90
Dimensions of Block (mm) B	72
Dimensions of Block (mm) B₁	9
Dimensions of Block (mm) C	52
Dimensions of Block (mm) L₁	91.5
Dimensions of Block (mm) L	119.9
Dimensions of Block (mm) G	13
Dimensions of Block (mm) K₁	25
Dimensions of Block (mm) K₂	8.7
Dimensions of Block (mm) T	10.5
Dimensions of Block (mm) T1	12
Dimensions of Block (mm) H₂	6.7
Dimensions of Block (mm) H₃	6.7
Dimensions of Block (mm) Mxl	M10
Dimensions of Rail (mm) Wᴿ	28
Dimensions of Rail (mm) Hᴿ	28.35
Dimensions of Rail (mm) D	14
Dimensions of Rail (mm) h	12
Dimensions of Rail (mm) d	9
Dimensions of Rail (mm) P	80
Dimensions of Rail (mm) E	20
สลักเกลียวสำหรับยึดราง (มม.)	M8x25
แรงรับภาระแบบไดนามิกพื้นฐาน C (kN)	58.6
แรงรับภาระแบบสถิตพื้นฐาน C₀ (kN)	93.99
โมเมนต์ที่รับได้ (คงที่) Mᴿ (kN·m)	1.35
โมเมนต์ที่รับได้ (คงที่) Mᴘ (kN·m)	1.23
โมเมนต์ที่รับได้ (คงที่) Mʏ (kN·m)	1.23
น้ำหนัก บล็อก (กก.)	1.19
น้ำหนัก ราง (กก./ม.)	5.1

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

พารามิเตอร์	รายละเอียด
ประเภทหลัก	CGH Series (บล็อกทรงสี่เหลี่ยม), CGW Series (บล็อกหน้าแปลน)
คุณสมบัติเด่น	- รับแรงโมเมนต์สูงเป็นพิเศษ: โดยเฉพาะ M_X (Rolling Moment) สูงกว่า HG Series ถึง 50%- รางพร้อมแถบปิดในตัว (Integrated Cover Strip): ป้องกันสิ่งสกปรก, ทำความสะอาดง่าย, ผิวเรียบ- ความแข็งแกร่งสูง: ด้วยการจัดเรียงเม็ดลูกปืนแบบ O-Type- รับโหลดได้เท่ากัน 4 ทิศทาง: แนวรัศมี, ย้อนรัศมี, แนวข้าง- ปรับแนวเองได้ (Self-Aligning): ดูดซับความคลาดเคลื่อนในการติดตั้งได้- เหมาะสำหรับงานที่ต้องการต้านทานการบิดพลิกสูง
ขนาด (Sizes)	มีให้เลือกตั้งแต่ 15mm, 20mm, 25mm, 30mm, 35mm, 45mm, 55mm, 65mm
ระดับความแม่นยำ	C (Normal), H (High), P (Precision), SP (Super Precision), UP (Ultra Precision)
ระดับพรีโหลด	Z0 (Normal Clearance/Light), ZA (Medium Preload), ZB (Heavy Preload)
มุมสัมผัสเม็ดลูกปืน	45 องศา (การจัดเรียงแบบ O-Type)
วัสดุ	เหล็กแบริ่ง GCr15 (มาตรฐาน) หรือ สเตนเลส (รุ่นพิเศษ)
ระบบป้องกันฝุ่น	End seal (ซีลหัว-ท้าย), Bottom seal (ซีลใต้บล็อก), และ Cover Strip (แถบปิดราง)
การใช้งานทั่วไป	เครื่องมือกลหนัก, เครื่องจักรที่ต้องการความแข็งแกร่งต่อแรงโมเมนต์สูง, เครื่องจักรที่มีการปนเปื้อนสูง, อุปกรณ์สำหรับห้องคลีนรูม (ในรุ่นสเตนเลส)
