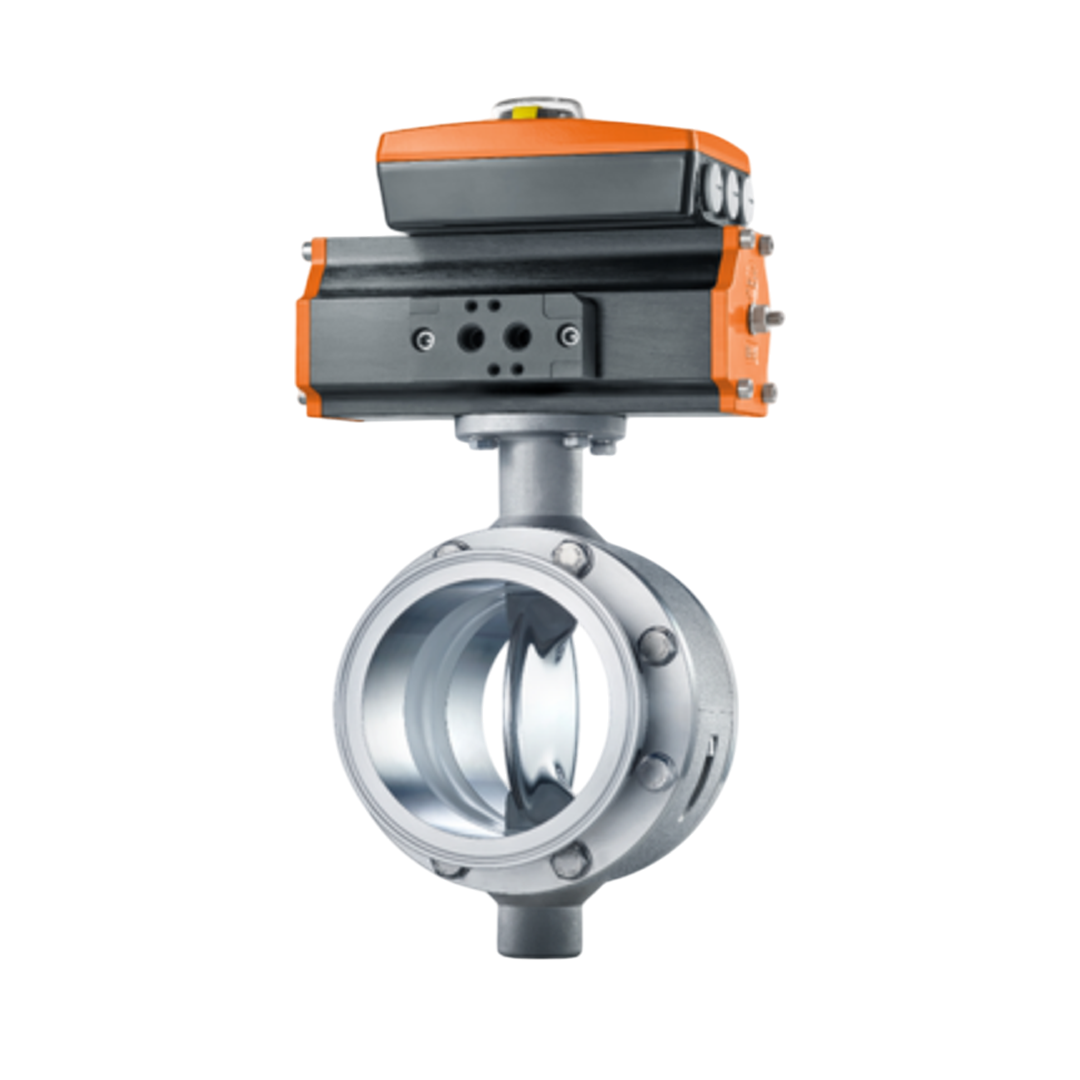

EBRO Butterfly Valve Wafer Type H011 G-X5CrNiMo19-11-2 Stainless Steel 50 DN 2 นิ้ว 10 บาร์

Name: EBRO Butterfly Valve Wafer Type H011 G-X5CrNiMo19-11-2 Stainless Steel 50 DN 2 นิ้ว 10 บาร์
Brand: EBRO
SKU: H011 G-X5CrNiMo19-11-2 Stainless Steel 50 DN 2 นิ้ว 10 บาร์
Price: 13383.28 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

EBRO

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

13,383.28 ฿

Sale Sold out

Quantity

รายละเอียด EBRO Butterfly Valve Wafer Type H011 G-X5CrNiMo19-11-2 Stainless Steel 50 DN 2 นิ้ว 10 บาร์

EBRO Butterfly Valve หรือ วาล์วผีเสื้อ EBRO คือวาล์วควบคุมการไหลของของเหลวหรือก๊าซในระบบท่อ โดยใช้องค์ประกอบหลักคือ แผ่นดิสก์ทรงกลม ที่หมุนรอบแกนกลางเพื่อเปิดหรือปิดการไหล วาล์วผีเสื้อของ EBRO Armaturen (บริษัทเยอรมันที่เชี่ยวชาญด้านวาล์วอุตสาหกรรม) มีความน่าเชื่อถือสูงและถูกใช้งานอย่างแพร่หลายในหลายอุตสาหกรรมทั่วโลก

เปรียบเทียบราคา Butterfly Valve ตัวอื่นๆ

คุณสมบัติ

คุณสมบัติ

ขนาดเส้นผ่านศูนย์กลาง (Nominal Diameter): DN 50 ถึง DN 250
การออกแบบเพลา: เพลาเดี่ยวพร้อมดิสก์ที่ขัดเงาแบบกระจก เพื่อป้องกันการสะสมของสิ่งสกปรก
วัสดุซีล: ใช้ส่วนประกอบ PTFE ที่ทนต่อสารเคมีและความร้อนสูง
โครงสร้างตัววาล์ว: แบบแยกส่วน (split body) เพื่อความสะดวกในการบำรุงรักษา
มาตรฐานความปลอดภัย: ส่วนที่สัมผัสกับของเหลวเป็นไปตามข้อกำหนดของ FDA, EG 1935/2004 และ EG 10/2011
การรับรองเพิ่มเติม: สามารถเลือกให้สอดคล้องกับมาตรฐาน TA-Luft / VDI 2440 สำหรับการควบคุมการปล่อยก๊าซ

การติดตั้ง

การติดตั้ง: สามารถติดตั้งได้ในทุกทิศทาง โดยไม่มีช่องว่างที่อาจสะสมสิ่งสกปรก
การบำรุงรักษา: โครงสร้างแบบแยกส่วนช่วยให้การบำรุงรักษาและการทำความสะอาดเป็นไปอย่างง่ายดาย
การใช้งาน: เหมาะสำหรับกระบวนการที่ต้องการความสะอาดสูง เช่น การผลิตอาหารและยา

การใช้งานทั่วไป

วาล์ว H 011 เหมาะสำหรับการใช้งานในอุตสาหกรรมที่ต้องการมาตรฐานสุขอนามัยสูง เช่น:
อุตสาหกรรมอาหารและเครื่องดื่ม
อุตสาหกรรมยาและเวชภัณฑ์
กระบวนการที่ต้องการความต้านทานต่อสารเคมีและการป้องกันการปนเปื้อนข้าม

ข้อมูลเฉพาะ

ข้อมูลจำเพาะ

ลำดับ	รายละเอียดชิ้นส่วน	วัสดุ	หมายเลขวัสดุ	ข้อมูลเพิ่มเติม
1	ตัวถัง (Body)	สแตนเลสสตีล	1.4408
2	ซีล (Seat)	PTFE (ผ่านมาตรฐาน FDA, EG 1935/2004, EG 10/2011)	-
		PTFE นำไฟฟ้า (FDA)*	-
ดิสก์-เพลา (Disc-shaft)	ดิสก์-เพลา (Disc-shaft)	สแตนเลสสตีล	1.4469	ผิวหน้าสะท้อนแสง (electropolished, mirror finished)
เพลาล่าง (Lower shaft)	เพลาล่าง (Lower shaft)	สแตนเลสสตีล	1.4401
แทรกอีลาสโตเมอร์ (Elastomer insert)	แทรกอีลาสโตเมอร์ (Elastomer insert)	ซิลิโคน*	-
		EPDM (ยางเอทิลีนโพรพิลีนไดอีนโมโนเมอร์)	-
		FKM (ยางฟลูออโรคาร์บอน)	-
6	คอลลาร์แรงกด (Thrust collar)	สแตนเลสสตีล	-
7	วงแหวนสปริงเบลล์วิลล์ (Belleville spring washer)	สแตนเลสสตีล	-
8	แบริ่งเพลา (Shaft bearing)	เหล็กคาร์บอนเคลือบ PTFE	-
9	ไวเปอร์ริง (Wiper ring)	โพลีเตตราฟลูออโรเอทิลีน	-
10	สกรูทรงกระบอก/น็อตหกเหลี่ยม (Cylinder screw/Hex nut)	สแตนเลสสตีล	-
11	สกรูทรงกระบอก (Cylinder screw)	สแตนเลสสตีล	-
12	แฟลนจ์ (Flange)	สแตนเลสสตีล	-
13	สเปเซอร์ (เฉพาะรุ่น TA-Luft)	PTFE	Activate Wire
14	โอ-ริง (เฉพาะรุ่น TA-Luft)	FKM (ยางฟลูออโรคาร์บอน)	Go to Settings

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

Nominal Diameter	DN 50 - DN 250	ขนาดเส้นผ่านศูนย์กลางที่กำหนด: DN 50 ถึง DN 250
Face-to-face	Company standard	ระยะห่างหน้าแปลน: มาตรฐานโรงงาน
Flange Connection	- ปลายเชื่อมตาม DIN 11850-2 - หน้าแปลนสุขอนามัยตาม DIN 11853-2 - หน้าแปลนแบบ TRI-CLAMP ตาม DIN 32676	การต่อหน้าแปลน: - ปลายเชื่อมตาม DIN 11850-2 - หน้าแปลนสุขอนามัยตาม DIN 11853-2 - หน้าแปลนแบบ TRI-CLAMP ตาม DIN 32676
Top Flange	ISO 5211	หน้าแปลนด้านบน: ตามมาตรฐาน ISO 5211
Marking	EN 19	การทำเครื่องหมาย: EN 19
Tightness Check	EN 12266 (Leakage rate A)	การทดสอบความแน่น: EN 12266 (ระดับการรั่ว A)
Standard	EN 593	มาตรฐานการออกแบบ: EN 593
Temperature Range	-40°C ถึง +200°C (ขึ้นอยู่กับแรงดัน, ของไหล และวัสดุ)	ช่วงอุณหภูมิ: -40°C ถึง +200°C (ขึ้นอยู่กับแรงดัน, ของไหล และวัสดุ)
Operating Pressure	สูงสุด 10 บาร์ (ขึ้นอยู่กับอุณหภูมิการทำงาน)	ความดันใช้งานสูงสุด: 10 บาร์ (ขึ้นอยู่กับอุณหภูมิการทำงาน)
