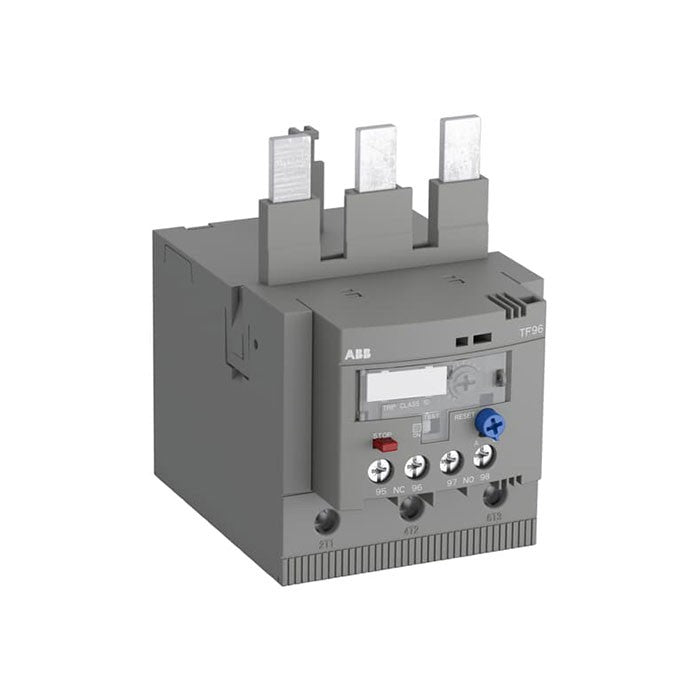

ABB โอเวอร์โหลดรีเลย์ Thermal overload relays สำหรับคอนแทคเตอร์รุ่น AF80-AF98 รหัสสินค้า TF96-68

ABB โอเวอร์โหลดรีเลย์รุ่น TF96-68 สร้างนิยามใหม่ของความปลอดภัยเมื่อติดตั้งร่วมกับคอนแทคเตอร์กลุ่ม AF80-AF98 นวัตกรรมการตรวจจับความร้อนผ่านการไหลของกระแสไฟฟ้านี้ ช่วยลดความเสี่ยงที่มอเตอร์จะทำงานในสภาวะที่เกิดความร้อนวิกฤต จุดยืนของแบรนด์ ABB ด้านวิศวกรรมคุณภาพระดับโลกนั้นเห็นได้จากระบบการชดเชยอุณหภูมิที่รักษาความแม่นยำในการตัดวงจร ไม่ว่าระบบจะถูกติดตั้งในพื้นที่ที่มีความร้อนสูงเพียงใด เป็นการเติมเต็มโครงสร้างด้านความปลอดภัยที่มุ่งเน้นการป้องกันความเสียหายมูลค่าสูงและการหยุดผลิตที่ไม่คาดคิด

คุณสมบัติ

• ติดตั้งเสริมเป็นระบบความปลอดภัยหลักสำหรับชุดสวิตช์ AF80-AF98
• อุปกรณ์โมเดล TF96-68 จัดการปัญหาโหลดเกินสำหรับเครื่องจักรกลหนักได้อย่างดี
• เทคโนโลยีการป้องกันได้รับการออกแบบมาเพื่อทนต่อค่าความสูญเสียพลังงานในระบบ
• ให้การใช้งานที่มีประสิทธิภาพพร้อมฟีเจอร์ Reset แบบระยะไกลเมื่อใช้กับสวิตช์แยก
• เพิ่มพื้นที่ของจุดเชื่อมต่อสายควบคุมเพื่อป้องกันสัญญาณรบกวนระหว่างช่อง

ข้อมูลจำเพาะ

• รุ่น TF96-68 มาพร้อมเรนจ์การปรับสเกลครอบคลุมกระแสใช้งานมอเตอร์ที่ระดับ 68A สำหรับงานหนัก
• ฮาร์ดแวร์ประกอบถูกตั้งค่าจากโรงงานให้ฟิตพอดีกับบล็อกของ AF80-AF98 โดยไม่ต้องใช้อะแดปเตอร์
• ฟังก์ชันปกป้องความร้อนสูงเกิน (Thermal overload) จะสั่งปลดวงจรออกเมื่อโหลดทำงานล่วงเวลาจนเกิดอันตราย
• ปุ่มกดทดสอบ (TEST) สร้างแรงทางกลเพื่อผลักหน้าสัมผัส 68 แอมป์ จำลองการทริปจริงได้อย่างสมบูรณ์แบบ
• โครงสร้างถูกหุ้มด้วยวัสดุฉนวนโพลีเมอร์เกรดวิศวกรรม ป้องกันการลัดวงจรจากการสัมผัสโครงตู้

Type	Full load amps (FLA)	Short-circuit protective device
		480 / 600 V AC		480 / 600 V AC
		Short circuit rating RMS symmetrical	Fuse type	Short circuit rating RMS symmetrical	Fuse type
TF96-68	68 A	10 kA	150 A, K5 / RK5	100 kA	150 A, Class J

ข้อมูลทางเทคนิค

• รองรับการตั้งค่าช่วงกระแสใช้งานสำหรับมอเตอร์สูงสุดที่พิกัด 68 แอมแปร์ (ระบุเฉพาะรหัส TF96-68)
• ออกแบบโครงสร้างทางกลเพื่อการประกอบเข้ากับแมกเนติกคอนแทคเตอร์รุ่น AF80-AF98 ได้โดยตรง
• ใช้กลไกการตัดวงจร (Trip mechanism) คลาส 10 ที่ตอบสนองแม่นยำตามพิกัดของอุปกรณ์ TF96-68
• ติดตั้งระบบชดเชยอุณหภูมิอัตโนมัติ (Ambient temperature compensation) ที่ปรับตั้งมาให้เหมาะสมกับโหลดขนาด 68 A
• มาพร้อมหน้าสัมผัสช่วย (Auxiliary contacts) 1NO+1NC ที่ทนทานต่อสภาวะโหลดในชุดควบคุมของคอนแทคเตอร์ AF80-AF98
