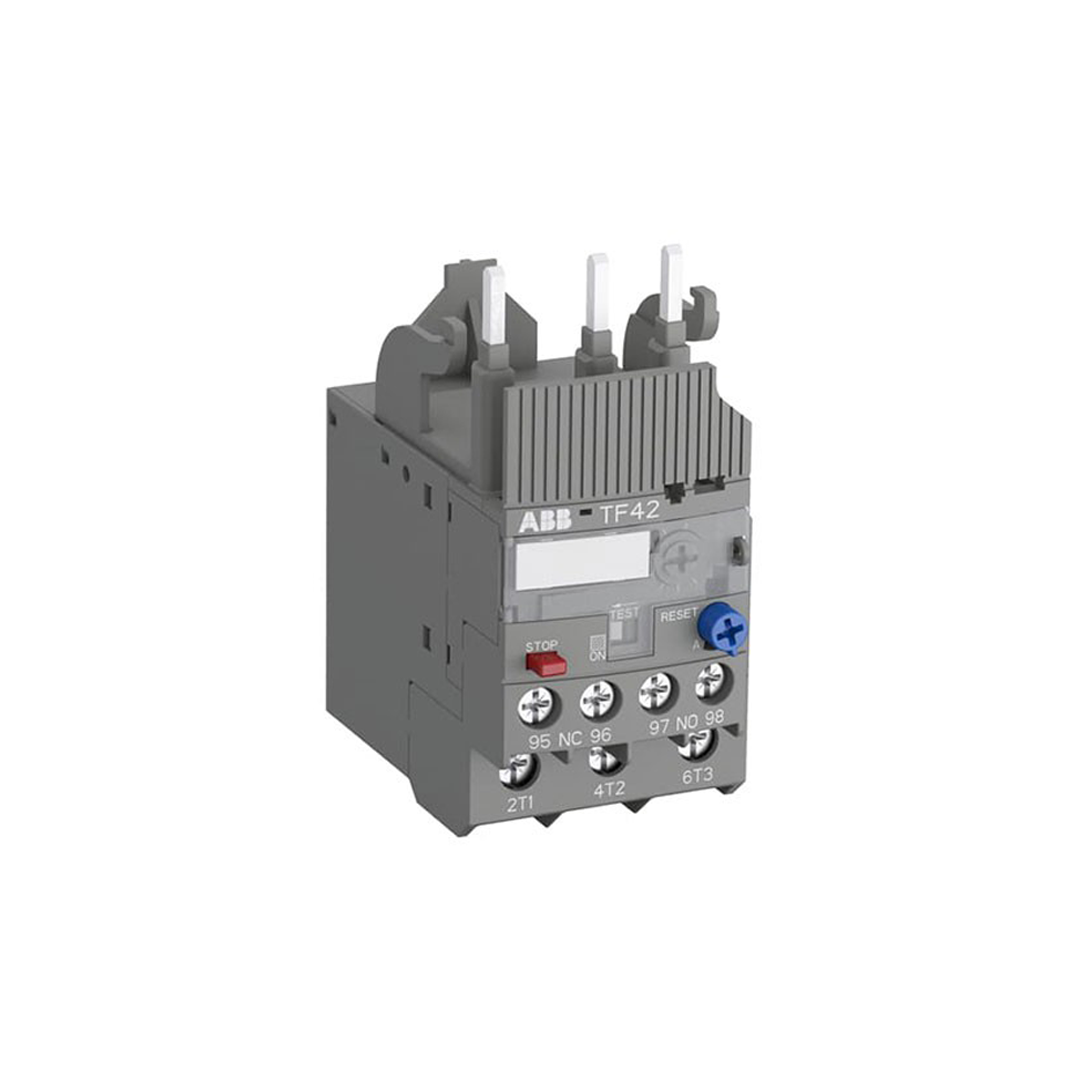

ABB โอเวอร์โหลดรีเลย์ Thermal overload relays สำหรับคอนแทคเตอร์รุ่น AF09-AF38 รหัสสินค้า TF42-0.13

โอเวอร์โหลดรีเลย์ ABB รหัส TF42-0.13 เป็นอุปกรณ์ป้องกันทางวิศวกรรมที่ออกแบบมาเพื่อทำงานร่วมกับคอนแทคเตอร์รุ่น AF09-AF38 อย่างไร้รอยต่อ นวัตกรรมของ ABB ใช้หลักการทำงานของแผ่นไบเมทัล (Bimetal) ที่จะโก่งตัวเมื่อเกิดความร้อนสะสมจากสภาวะกระแสโหลดเกินพิกัด ช่วยตัดวงจรไฟฟ้าได้อย่างแม่นยำก่อนที่มอเตอร์จะเกิดความเสียหาย นอกจากนี้ยังมีฟังก์ชันตรวจจับเฟสขาดหาย (Phase Loss Sensitivity) ซึ่งเป็นเทคโนโลยีที่ช่วยยกระดับความปลอดภัยให้ระบบอุตสาหกรรม ทำให้เครื่องจักรทำงานได้อย่างมีเสถียรภาพและลดอัตราการหยุดชะงักได้อย่างดีเยี่ยม

คุณสมบัติ

• ออกแบบมาเพื่อติดตั้งร่วมกับคอนแทคเตอร์รุ่น AF09-AF38 ได้อย่างพอดี
• รหัสสินค้า TF42-0.13 ควบคุมการตัดวงจรสำหรับมอเตอร์ขนาดเล็กได้อย่างแม่นยำ
• มาพร้อมระบบป้องกันไฟขาดเฟส (Phase failure protection) ที่เชื่อถือได้
• สามารถปรับตั้งค่าโหมดการรีเซ็ตได้ทั้งแบบ Manual และ Automatic
• ประหยัดพื้นที่จัดสายไฟด้วยการติดตั้งแบบ Direct mounting

ข้อมูลจำเพาะ

• ชุดป้องกันความร้อนสะสมรหัส TF42-0.13 ถูกปรับเทียบมาตรฐานสำหรับพิกัดกระแสไฟที่ 0.13 แอมแปร์
• สลักเชื่อมต่อด้านหลังออกแบบมาให้เสียบเข้ากับคอนแทคเตอร์รุ่น AF09-AF38 ได้แบบพอดี
• กลไกไบเมทัลลิก (Bimetallic) จะทำการตัดวงจรเมื่อตรวจพบการดึงกระแสเกินขีดจำกัดของมอเตอร์ขนาดเล็ก
• มาพร้อมระบบชดเชยอุณหภูมิรอบข้างเพื่อให้ค่าการตัดกระแสของรุ่น 0.13A มีความเสถียรที่สุด
• มีปุ่มสำหรับทดสอบการทำงานของหน้าสัมผัส (TEST function) ติดตั้งมาบนแผงควบคุมด้านหน้า

Setting range A	Short-circuit protective device	Trip class	Type	Order code	Weight (1 pce) kg
0.10 ... 0.13	0.5 A, fuse type T	10	TF42-0.13	1SAZ721201R1005	0.130

ข้อมูลทางเทคนิค

• รองรับการตั้งค่าช่วงกระแสใช้งานสำหรับมอเตอร์สูงสุดที่พิกัด 0.13 แอมแปร์ (ระบุเฉพาะรหัส TF42-0.13)
• ออกแบบโครงสร้างทางกลเพื่อการประกอบเข้ากับแมกเนติกคอนแทคเตอร์รุ่น AF09-AF38 ได้โดยตรง
• ใช้กลไกการตัดวงจร (Trip mechanism) คลาส 10 ที่ตอบสนองแม่นยำตามพิกัดของอุปกรณ์ TF42-0.13
• ติดตั้งระบบชดเชยอุณหภูมิอัตโนมัติ (Ambient temperature compensation) ที่ปรับตั้งมาให้เหมาะสมกับโหลดขนาด 0.13 A
• มาพร้อมหน้าสัมผัสช่วย (Auxiliary contacts) 1NO+1NC ที่ทนทานต่อสภาวะโหลดในชุดควบคุมของคอนแทคเตอร์ AF09-AF38
