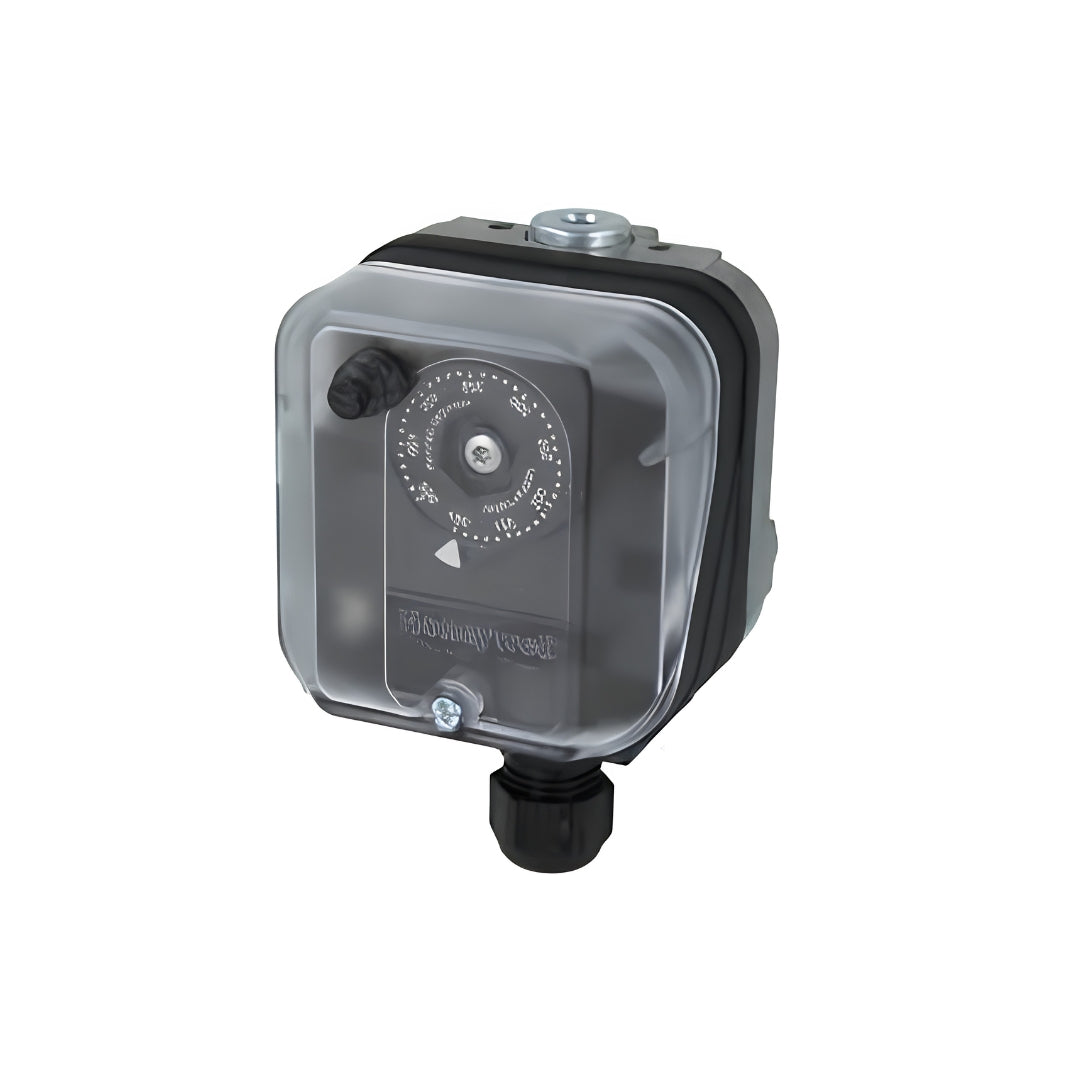

เพรสเชอร์สวิตช์ Pressure Switch Honeywell code DG 10H

สวิตช์แรงดันแก๊สรุ่น DG เป็นเครื่องมือตรวจสอบแรงดันที่ออกแบบมาสำหรับตรวจจับความแตกต่างของแรงดันในระดับต่ำมาก โดยสามารถสั่งการให้เกิดการเปิด (Switch-on) ปิด (Switch-off) หรือสลับการทำงาน (Switch-over) ได้เมื่อแรงดันถึงค่าจุดสับเปลี่ยนที่ตั้งไว้ เหมาะสำหรับใช้งานตรวจสอบทั้งแรงดันบวกและแรงดันลบในระบบแก๊สและอากาศของงานอุตสาหกรรม เช่น ระบบตรวจสอบพัดลมหม้อต้มน้ำ ระบบควบคุมการเผาไหม้ ระบบระบายอากาศ และระบบปรับอากาศ นอกจากนี้ รุ่นที่เป็นสวิตช์แรงดันแบบรีเซ็ตด้วยมือยังมีระบบล็อกการทำงานทันทีหลังเกิดการสับเปลี่ยนหน้าสัมผัส เพื่อเพิ่มความปลอดภัยในการควบคุมระบบอีกด้วย

คุณสมบัติ

• รองรับงานที่ต้องการความปลอดภัยสูง โดยผ่านการรับรองสำหรับระบบความปลอดภัยระดับ SIL 3 และ PL e ช่วยเพิ่มความมั่นใจในการใช้งานกับระบบควบคุมอุตสาหกรรมที่มีความสำคัญสูง
• สามารถติดตั้งใช้งานในพื้นที่อันตรายได้ เมื่อใช้งานร่วมกับแอมพลิฟายเออร์แยกสัญญาณ (Isolating Amplifier) ที่ได้รับการอนุมัติสำหรับพื้นที่อันตราย Zone 1 และ Zone 2
• ผ่านการรับรองมาตรฐานยุโรป (EU Certified) ตามมาตรฐาน EN 1854 และจัดอยู่ในคลาส “S” ซึ่งเหมาะสำหรับงานตรวจสอบและควบคุมแรงดันในระบบแก๊ส
• การตั้งค่าจุดสับเปลี่ยนแรงดันทำได้ง่ายและสะดวก โดยสามารถปรับตั้งได้ผ่านล้อหมุน (Hand Wheel) ช่วยลดความยุ่งยากในการปรับแต่งหน้างาน

ข้อมูลจำเพาะ

ul>

รุ่นพิเศษ DG..S ถูกออกแบบมาสำหรับใช้งานกับแก๊สเฉพาะทาง เช่น แอมโมเนียและออกซิเจน ทำให้เหมาะกับงานอุตสาหกรรมที่ต้องใช้แก๊สชนิดพิเศษโดยเฉพาะ

รุ่น DG..T ซึ่งผ่านการรับรองมาตรฐาน UL และ FM มีระบบจำกัดการรั่วไหล โดยติดตั้งหัวฉีดสำหรับควบคุมอัตราการไหลของแก๊ส หากแผ่นไดอะแฟรมเกิดความเสียหายหรือฉีกขาด ช่วยเพิ่มความปลอดภัยในการใช้งาน

บางรุ่นมีหน้าสัมผัสเคลือบทอง ช่วยเพิ่มความทนทานต่อการกัดกร่อนและลดปัญหาหน้าสัมผัสเสื่อมสภาพ เหมาะสำหรับพื้นที่ที่มีความชื้นสูงหรือมีแก๊สกัดกร่อนในบรรยากาศ เช่น ก๊าซไฮโดรเจนซัลไฟด์ (H₂S)

Type	Adjusting range*	Mean switching differential at min. and max. setting	Max. inlet pressure pmax. = withstand pressure	Difference between switching pressure and possible reset	Deviation from the switching point during testing pursuant to EN 1854
	mbar	mbar	mbar	mbar	Gas pressure switches	Air pressure switches
DG 6U, DG 6B, DG 6S	0.5–6	0.2–0.3	100	–	± 15%	± 15% or 0.1 mbar
DG 10U, DG 10B, DG 10S	1–10	0.25–0.4	500	–	± 15%	± 15%
DG 30U, DG 30B,DG 30S	2.5–30	0.35–0.9	500	–	± 15%	± 15%
DG 50U, DG 50B, DG 50S	2.5–50	0.8–1.5	500	–	± 15%	± 15%
DG 150U, DG 150B, DG 150S	30–150	3–5	600	–	± 15%	± 15%
DG 400U, DG 400B, DG 400S	50–400	5–15	600	–	± 15%	± 15%
DG 500U, DG 500B, DG 500S	100–500	8–17	600	–	± 15%	± 15%
DG 10H, DG 10N	1–10	–	600	0.4–1	± 15%	± 15%
DG 50H, DG 50N	2.5–50	–	600	1–2	± 15%	± 15%
DG 150H, DG 150N	30–150	–	600	2–12	± 15%	± 15%
DG 500H, DG 500N	100–500	–	600	5–18	± 15%	± 15%

ข้อมูลทางเทคนิค

• สามารถปรับตั้งช่วงแรงดันได้หลายระดับ เพื่อให้เหมาะกับลักษณะงานที่แตกต่างกัน ตั้งแต่ช่วงแรงดันต่ำมากไปจนถึงแรงดันสูง โดยมีช่วงให้เลือกหลากหลายตามรุ่นที่ใช้งาน
• รองรับการติดตั้งในงานที่มีอุณหภูมิสูง เช่น การตรวจสอบแรงดันในท่อก๊าซทิ้ง โดยสามารถต่อใช้งานผ่านท่อส่งสัญญาณแรงดันเพื่อช่วยป้องกันความร้อนส่งผลกระทบต่อตัวอุปกรณ์
• รองรับการเชื่อมต่อทางไฟฟ้าหลายรูปแบบ เพื่อความสะดวกในการติดตั้ง ได้แก่ขั้วต่อแบบสกรูพร้อมเคเบิ้ลแกลนด์ M16ขั้วต่อแบบสกรูร่วมกับท่อร้อยสายไฟขนาด 1/2" NPT การเชื่อมต่อผ่านปลั๊กและเต้ารับ
• ตัวอุปกรณ์มีระดับการป้องกันมาตรฐาน NEMA 4 หรือ IP65 ช่วยป้องกันฝุ่นและน้ำ เหมาะสำหรับใช้งานในสภาพแวดล้อมอุตสาหกรรมทั่วไป

เอกสารข้อมูล

เพรสเชอร์สวิตช์ Pressure Switch Honeywell code DG 10H Data Sheet
