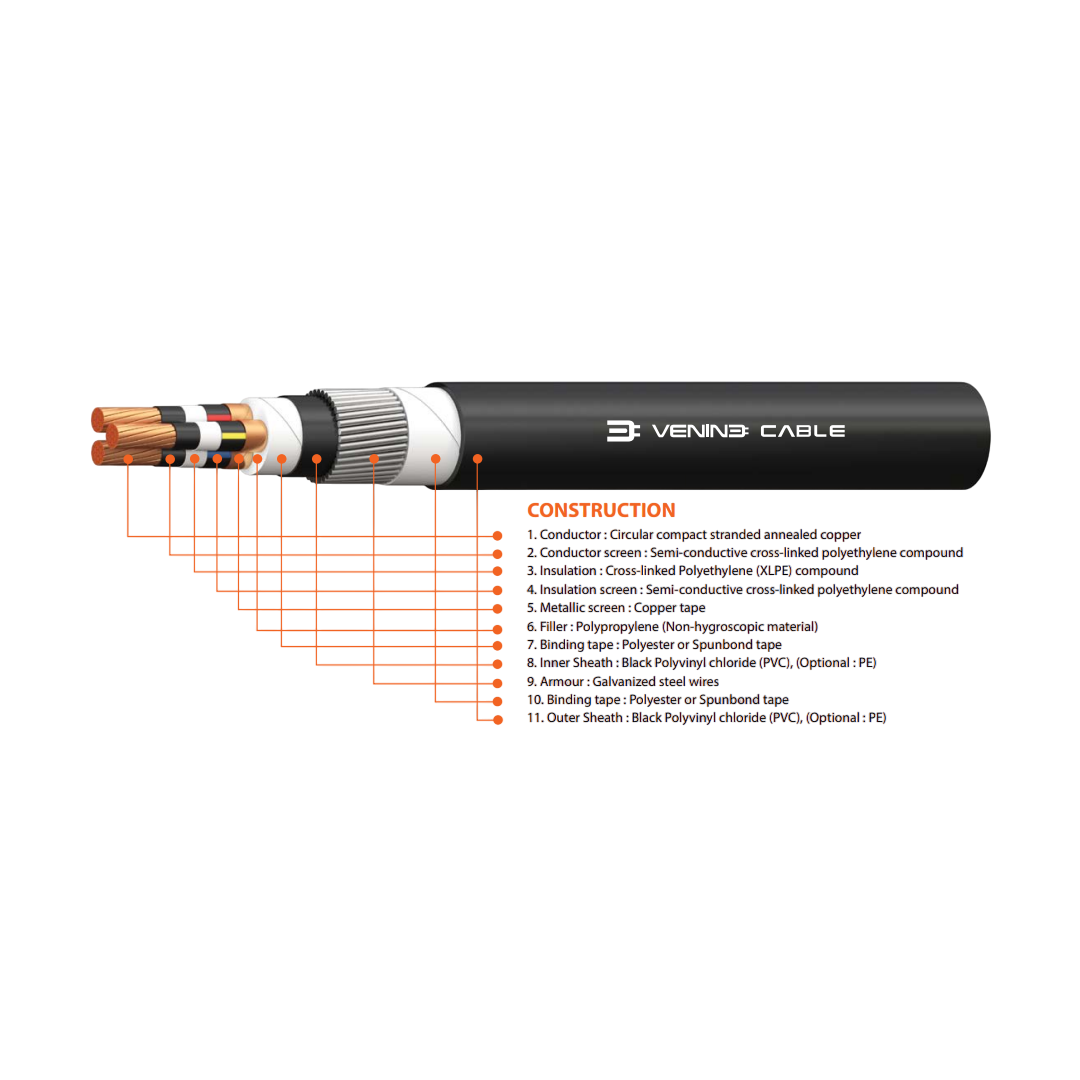

สายไฟ VENINE รุ่น 8.7/15(17.5) kV CV-SWA พื้นที่หน้าตัด 35 จำนวนแกน 3 จำนวนเส้นลวด 6

Name: สายไฟ VENINE รุ่น 8.7/15(17.5) kV CV-SWA พื้นที่หน้าตัด 35 จำนวนแกน 3 จำนวนเส้นลวด 6
Brand: VENINE
SKU: 8.7/15(17.5) kV CV-SWA พื้นที่หน้าตัด 35 จำนวนแกน 3 จำนวนเส้นลวด 6
Price: 6705.08 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

VENINE

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

6,705.08 ฿

Sale Sold out

Quantity

รายละเอียด สายไฟ VENINE รุ่น 8.7/15(17.5) kV CV-SWA พื้นที่หน้าตัด 35 จำนวนแกน 3 จำนวนเส้นลวด 6

VENINE คือหนึ่งในแบรนด์สายไฟฟ้าชั้นนำของประเทศไทยที่ได้รับความไว้วางใจจากทั้งผู้ใช้ทั่วไป ผู้รับเหมา และอุตสาหกรรมต่างๆ มาอย่างยาวนาน ด้วยความมุ่งมั่นในการพัฒนาเทคโนโลยีการผลิตและควบคุมคุณภาพในทุกขั้นตอน สายไฟ VENINE จึงเป็นตัวเลือกที่ตอบโจทย์ทั้งในด้านความปลอดภัย ความทนทาน และความคุ้มค่า สายไฟของ VENINE ถูกผลิตขึ้นภายใต้มาตรฐานสากล เช่น มอก. (มาตรฐานอุตสาหกรรมไทย), IEC (International Electrotechnical Commission) และยังผ่านการรับรองคุณภาพจากห้องปฏิบัติการชั้นนำ

เปรียบเทียบราคา สายไฟ Electric Wire VENINE ( วีนายน์ ) ตัวอื่นๆ

คุณสมบัติ

คุณสมบัติ

แรงดันใช้งาน (Voltage Rating): 8.7/15 kV
แรงดันใช้งาน (Voltage Rating): รองรับแรงดันทดสอบสูงสุด 17.5 kV ตามมาตรฐาน IEC 60502-2
ตัวนำ (Conductor): ตัวนำทองแดงตีเกลียว (Stranded Copper Conductor) ตามมาตรฐาน IEC 60228 Class 2
ตัวนำ (Conductor): ให้ความยืดหยุ่นสูงและประสิทธิภาพในการนำไฟฟ้าที่ดีเยี่ยม
ฉนวน (Insulation): XLPE (Cross-linked Polyethylene) ทนความร้อนสูงถึง 90°C ในการใช้งานปกติ และทนความร้อนสูงสุด 250°C ในกรณีลัดวงจร
ฉนวน (Insulation): ฉนวนคุณภาพสูงลดการสูญเสียพลังงานและป้องกันการรั่วไหลของกระแสไฟฟ้า
ชั้นกั้นสนามไฟฟ้า (Semiconducting Screen): ชั้นรอบตัวนำและรอบฉนวนช่วยกระจายสนามไฟฟ้า ลดความเค้นไฟฟ้าในฉนวน
ชั้นโลหะ (Metallic Screen): เทปหรือสายทองแดงพันรอบฉนวนเพื่อการกราวด์และลดสัญญาณรบกวน
เกราะหุ้ม (Armour): เกราะลวดเหล็ก (SWA) เสริมความแข็งแรงและทนทานต่อแรงดึง แรงกดทับ และแรงกระแทกสูง
เกราะหุ้ม (Armour): เหมาะสำหรับงานติดตั้งในบริเวณที่มีความเสี่ยงต่อการเกิดความเสียหายทางกล เช่น การฝังใต้ดินบริเวณที่มีการขนส่งหรือพื้นที่ก่อสร้าง
เปลือกนอก (Outer Sheath): PE หรือ PVC ที่ทนทานต่อสารเคมี แสง UV และความชื้น

การติดตั้ง

เหมาะสำหรับการติดตั้งฝังใต้ดินโดยตรง หรือร้อยในท่อรางวางสาย
ควรปฏิบัติตามข้อกำหนดรัศมีดัดโค้งขั้นต่ำ 15 เท่าของเส้นผ่านศูนย์กลางสาย
การต่อเกราะลวดเหล็กต้องกระทำอย่างถูกต้องเพื่อความปลอดภัยและประสิทธิภาพของระบบกราวด์
ควรหลีกเลี่ยงการดึงสายเกินแรงดึงสูงสุดที่สายสามารถรับได้ในระหว่างการติดตั้ง

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

พื้นที่หน้าตัด (ตร.มม.) (Cross-sectional area mm²)	35
จำนวนเส้นลวด (ขั้นต่ำ) (Number of wires (Min.))	6
ความหนาของฉนวน (Thickness of insulation) (mm (Nominal))	4.5
ความหนาของเปลือกชั้นใน mm (Nominal)	1.4
เส้นผ่านศูนย์กลางใต้เกราะ mm (Approx.)	45.5
เส้นผ่านศูนย์กลางของลวดเกราะ mm (Nominal.)	2.5
ความหนาของเปลือกชั้นนอก mm (Nominal)	2.7
เส้นผ่านศูนย์กลางรวม mm (Approx.)	58
ความต้านทานตัวนำที่อุณหภูมิ 20°C (Conductor resistance at 20°C) (Max.) Ω/กม. (Ω/km)	0.524
กระแสไฟฟ้าที่รับได้ในอากาศอิสระที่อุณหภูมิแวดล้อม 40°C (in free air at 40°C ambient) แอมแปร์ (A)	175
กระแสไฟฟ้าที่รับได้ เมื่อฝังดินโดยตรงที่อุณหภูมิ 30°C (direct burial in ground at 30°C) แอมแปร์ (A)	170
น้ำหนักสายไฟ (Cable weight) กิโลกรัม/กิโลเมตร (kg/km)	5,630
ความยาวมาตรฐาน (Standard length) เมตร/ม้วน (m/drum)	300

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

รายการ	รายละเอียด
ชื่อสาย	VENINE CV-SWA
ประเภทสาย	สายไฟฟ้าหุ้มฉนวน XLPE พร้อมเกราะลวดเหล็ก
แรงดันพิกัด (Rated Voltage)	8.7/15 (17.5) kV (Phase-to-earth / Phase-to-phase)
มาตรฐานอ้างอิง	IEC 60502-2
ตัวนำไฟฟ้า (Conductor)	ทองแดงตีเกลียว (Stranded Copper – Class 2 ตาม IEC 60228)
ฉนวน (Insulation)	XLPE (Cross-linked Polyethylene)
หน้าจอโลหะ (Screen)	เทปหรือสายทองแดงพันรอบ
ปลอกชั้นใน (Inner Sheath)	PVC หรือ PE
เกราะป้องกัน (Armour)	ลวดเหล็กกล้า (Steel Wire Armour – SWA)
ปลอกชั้นนอก (Outer Sheath)	PVC สีดำ ทน UV, ความชื้น, น้ำมัน และสารเคมี
จำนวนแกน (Core)	1 แกน หรือ 3 แกน
อุณหภูมิใช้งานต่อเนื่อง (Operating Temp.)	90°C
อุณหภูมิขณะลัดวงจร (Short Circuit Temp.)	250°C (ไม่เกิน 5 วินาที)
การติดตั้ง (Installation)	ฝังดินโดยตรง, ท่อร้อยสาย, ถาดสายไฟ, ภายในและภายนอกอาคาร
การใช้งานทั่วไป	โรงไฟฟ้า, โรงงานอุตสาหกรรม, โครงสร้างพื้นฐาน, งานโยธา, สถานีจ่ายไฟ
