สายไฟ VENINE รุ่น 8.7/15(17.5) kV CV พื้นที่หน้าตัด 240 จำนวนแกน 1 จำนวนเส้นลวด 34

Name: สายไฟ VENINE รุ่น 8.7/15(17.5) kV CV พื้นที่หน้าตัด 240 จำนวนแกน 1 จำนวนเส้นลวด 34
Brand: VENINE
SKU: 8.7/15(17.5) kV CV พื้นที่หน้าตัด 240 จำนวนแกน 1 จำนวนเส้นลวด 34
Price: 36585.52 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

VENINE

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

36,585.52 ฿

Sale Sold out

Quantity

รายละเอียด สายไฟ VENINE รุ่น 8.7/15(17.5) kV CV พื้นที่หน้าตัด 240 จำนวนแกน 1 จำนวนเส้นลวด 34

VENINE คือหนึ่งในแบรนด์สายไฟฟ้าชั้นนำของประเทศไทยที่ได้รับความไว้วางใจจากทั้งผู้ใช้ทั่วไป ผู้รับเหมา และอุตสาหกรรมต่างๆ มาอย่างยาวนาน ด้วยความมุ่งมั่นในการพัฒนาเทคโนโลยีการผลิตและควบคุมคุณภาพในทุกขั้นตอน สายไฟ VENINE จึงเป็นตัวเลือกที่ตอบโจทย์ทั้งในด้านความปลอดภัย ความทนทาน และความคุ้มค่า สายไฟของ VENINE ถูกผลิตขึ้นภายใต้มาตรฐานสากล เช่น มอก. (มาตรฐานอุตสาหกรรมไทย), IEC (International Electrotechnical Commission) และยังผ่านการรับรองคุณภาพจากห้องปฏิบัติการชั้นนำ

เปรียบเทียบราคา สายไฟ Electric Wire VENINE ( วีนายน์ ) ตัวอื่นๆ

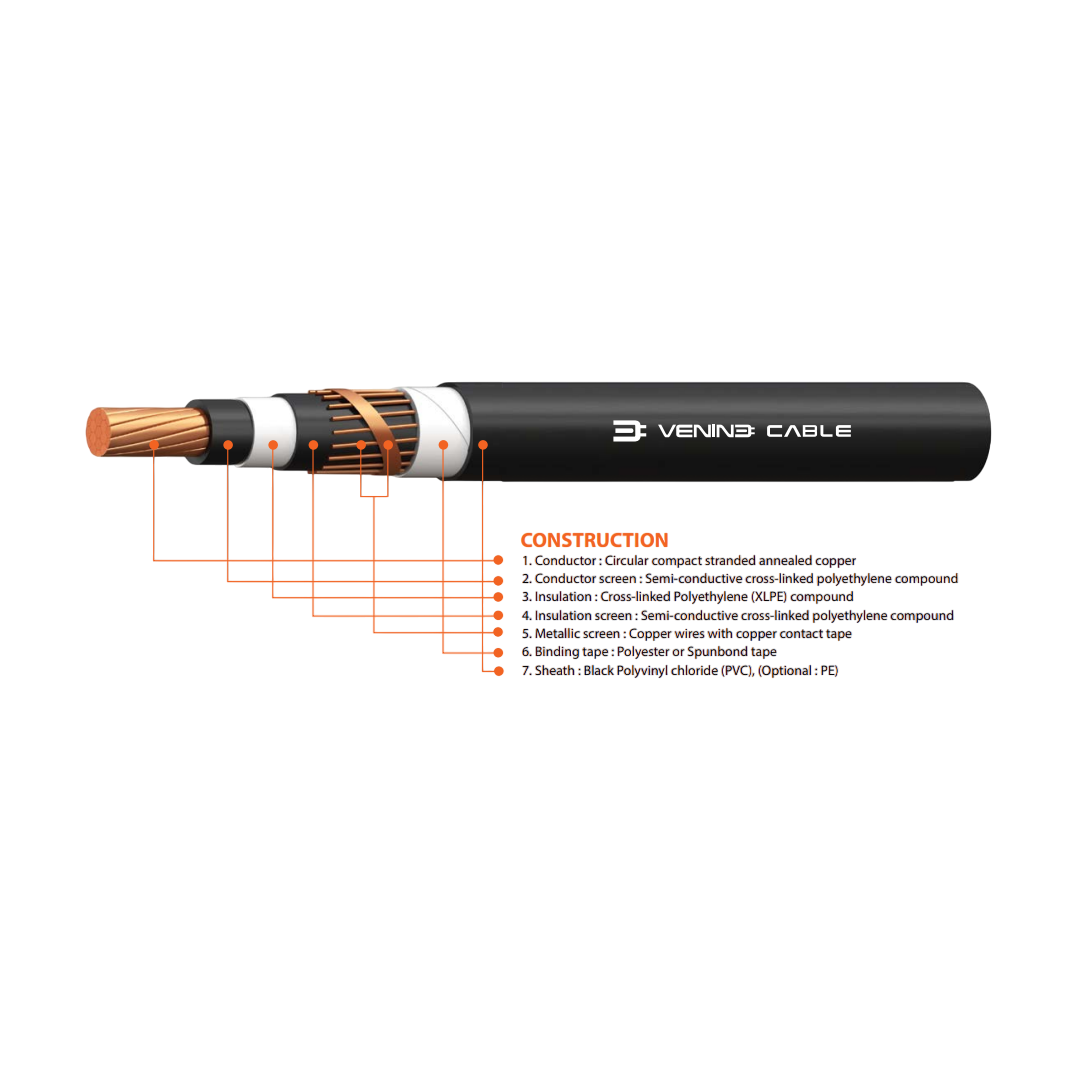

คุณสมบัติ

คุณสมบัติหลัก

แรงดันใช้งาน (Voltage Rating): 8.7/15 kV (แรงดันปกติ)
แรงดันใช้งาน (Voltage Rating): รองรับแรงดันทดสอบ 17.5 kV ตามมาตรฐาน IEC 60502-2
ตัวนำ (Conductor): ทองแดงตีเกลียว (Stranded Copper Conductor) ตามมาตรฐาน IEC 60228 Class 2
ตัวนำ (Conductor): มีความเหนียวและทนทานสูง เพื่อการนำไฟฟ้าที่มีประสิทธิภาพและการติดตั้งที่ยืดหยุ่น
ฉนวน (Insulation): XLPE (Cross-linked Polyethylene) ฉนวนคุณภาพสูง ทนความร้อนถึง 90°C ในการใช้งานปกติ และสูงสุด 250°C ในกรณีลัดวงจร
ฉนวน (Insulation): ลดการสูญเสียพลังงานและป้องกันการรั่วไหลของกระแสไฟฟ้า
ชั้นกั้นสนามไฟฟ้า (Semiconducting Screen): ชั้นกั้นสนามไฟฟ้ารอบตัวนำและรอบฉนวน เพื่อกระจายสนามไฟฟ้าและลดความเค้นในฉนวน
ชั้นโลหะ (Metallic Screen): เทปหรือสายทองแดงพันรอบเป็นชั้นลอย เพื่อการกราวด์และลดสัญญาณรบกวน
เปลือกนอก (Outer Sheath): PE หรือ PVC ที่ทนทานต่อสารเคมี แสง UV และความชื้น

การติดตั้ง

สามารถติดตั้งได้ทั้งแบบฝังใต้ดิน (Direct Burial), ในท่อ หรือในรางวางสาย
เหมาะสำหรับใช้งานภายในและภายนอกอาคาร รวมถึงโครงข่ายไฟฟ้าใต้ดิน
ควรตรวจสอบรัศมีดัดโค้งขั้นต่ำ (โดยปกติ 15 เท่าของเส้นผ่านศูนย์กลางภายนอก) เพื่อป้องกันความเสียหายของสาย
ต้องต่อเกราะโลหะให้ถูกต้องเพื่อความปลอดภัยและการกราวด์ที่ดี
หลีกเลี่ยงการติดตั้งในบริเวณที่มีสารเคมีรุนแรงโดยตรง
ตรวจสอบให้แน่ใจว่าไม่มีแรงดึงหรือแรงกดทับเกินกว่าที่สายจะรับได้ในระหว่างติดตั้ง

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

พื้นที่หน้าตัด (ตร.มม.) (Cross-sectional area mm²)	240
จำนวนเส้นลวด (ขั้นต่ำ) (Number of wires (Min.))	34
ความหนาของฉนวน (Thickness of insulation) (mm (Nominal))	4.5
พื้นที่หน้าตัดของชั้นโลหะป้องกัน mm2	25
ความหนาของปลอกหุ้ม mm (Nominal)	2.1
เส้นผ่านศูนย์กลางรวม mm (Approx.)	39
ความต้านทานตัวนำที่อุณหภูมิ 20°C (Conductor resistance at 20°C) (Max.) Ω/กม. (Ω/km)	0.0754
ความต้านทานของฉนวนที่อุณหภูมิ 20°C Insulation resistance at 20˚C MΩ·km (Min.)	1,550
กระแสไฟฟ้าที่รับได้ในอากาศอิสระที่อุณหภูมิแวดล้อม 40°C (in free air at 40°C ambient) แอมแปร์ (A)	675
กระแสไฟฟ้าที่รับได้ เมื่อฝังดินโดยตรงที่อุณหภูมิ 30°C (direct burial in ground at 30°C) แอมแปร์ (A)	530
น้ำหนักสายไฟ (Cable weight) กิโลกรัม/กิโลเมตร (kg/km)	3,260
ความยาวมาตรฐาน (Standard length) เมตร/ม้วน (m/drum)	500

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

รายการ	รายละเอียด
ชื่อสาย	VENINE CV
แรงดันพิกัด (Rated Voltage)	8.7/15 (17.5) kV• 8.7 kV = Phase-to-earth• 15 kV = Phase-to-phase• 17.5 kV = Max. system voltage
มาตรฐานผลิต	IEC 60502-2
ตัวนำไฟฟ้า (Conductor)	ทองแดงตีเกลียว (Stranded Copper – IEC 60228 Class 2)
ฉนวน (Insulation)	XLPE (Cross-linked Polyethylene)
หน้าจอโลหะ (Screen)	เทปทองแดงหรือสายทองแดง (Copper Tape or Wire Screen)
ปลอกชั้นใน (Inner Sheath)	PVC หรือ PE
ไม่มีเกราะ (Unarmoured)	รุ่นนี้เป็นสายไม่มีเกราะ เหมาะกับงานที่ไม่เสี่ยงกระแทก
ปลอกชั้นนอก (Outer Sheath)	PVC สีดำ ทน UV, ความชื้น, สารเคมี
อุณหภูมิใช้งานต่อเนื่อง (Max Operating Temp.)	90°C
อุณหภูมิขณะลัดวงจร (Short Circuit Temp.)	250°C (ไม่เกิน 5 วินาที)
จำนวนแกน (Core)	1 แกน หรือ 3 แกน
การติดตั้ง (Installation)	วางในท่อ, ฝังดิน, บนถาดสายไฟ, ภายในและภายนอกอาคาร
การใช้งาน (Application)	ระบบจ่ายไฟกลางแจ้ง, โรงงาน, สถานีไฟย่อย, โครงการโครงสร้างพื้นฐาน
