สายไฟ VENINE รุ่น 450/750 V 70˚C NYY-G พื้นที่หน้าตัด 25 จำนวนแกน 2+G ประเภทของตัวนำ 2
สายไฟ VENINE รุ่น 450/750 V 70˚C NYY-G พื้นที่หน้าตัด 25 จำนวนแกน 2+G ประเภทของตัวนำ 2
VENINE
กรุณาตรวจสอบสต็อกก่อนชำระเงินCouldn't load pickup availability
รายละเอียด สายไฟ VENINE รุ่น 450/750 V 70˚C NYY-G พื้นที่หน้าตัด 25 จำนวนแกน 2+G ประเภทของตัวนำ 2
VENINE คือหนึ่งในแบรนด์สายไฟฟ้าชั้นนำของประเทศไทยที่ได้รับความไว้วางใจจากทั้งผู้ใช้ทั่วไป ผู้รับเหมา และอุตสาหกรรมต่างๆ มาอย่างยาวนาน ด้วยความมุ่งมั่นในการพัฒนาเทคโนโลยีการผลิตและควบคุมคุณภาพในทุกขั้นตอน สายไฟ VENINE จึงเป็นตัวเลือกที่ตอบโจทย์ทั้งในด้านความปลอดภัย ความทนทาน และความคุ้มค่า สายไฟของ VENINE ถูกผลิตขึ้นภายใต้มาตรฐานสากล เช่น มอก. (มาตรฐานอุตสาหกรรมไทย), IEC (International Electrotechnical Commission) และยังผ่านการรับรองคุณภาพจากห้องปฏิบัติการชั้นนำ
คุณสมบัติ
คุณสมบัติ
คุณสมบัติของสายไฟ VENINE NYY-G 450/750V 70˚C

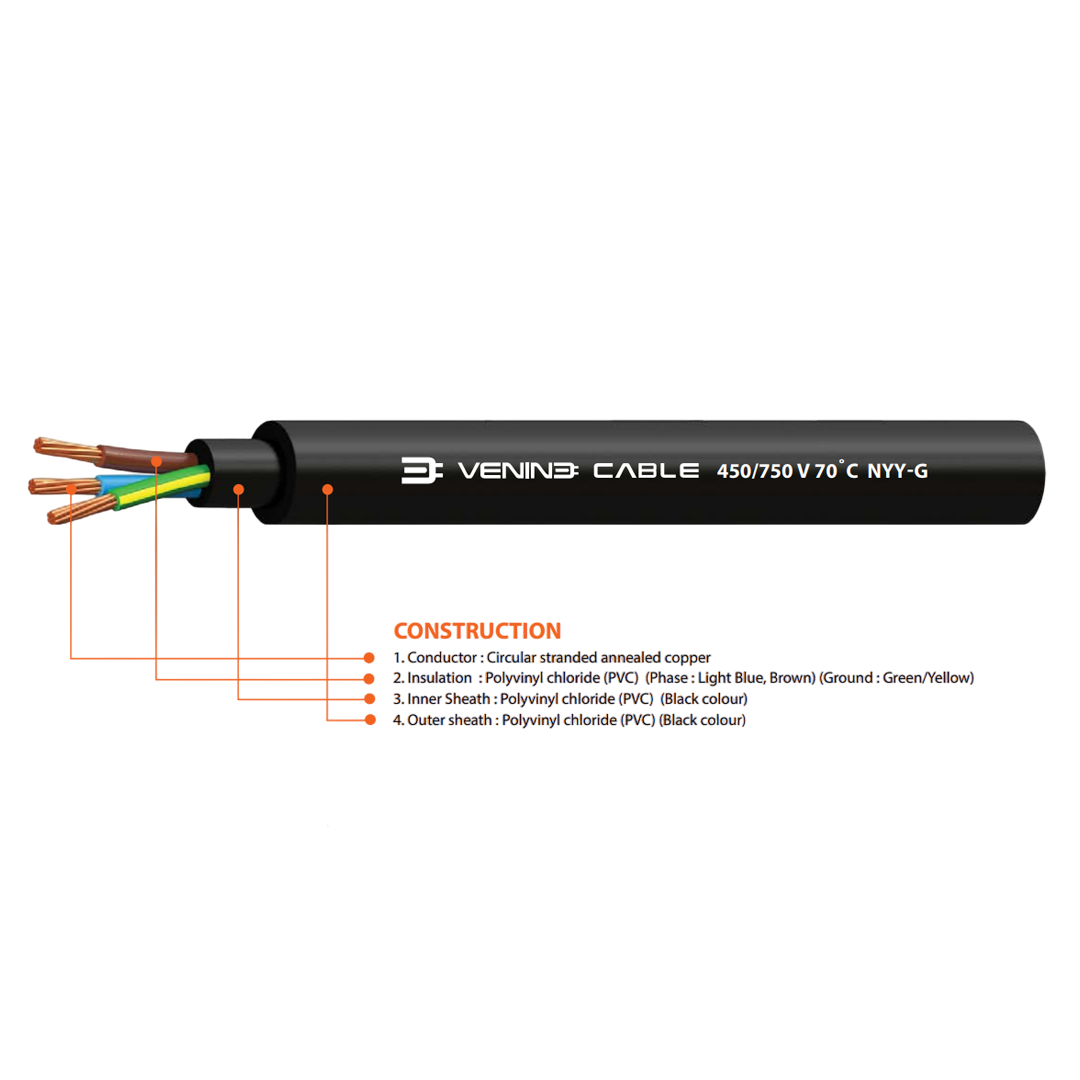

- สายไฟ NYY-G มีโครงสร้างที่ประกอบด้วย:
- ตัวนำทองแดงเส้นฝอย (Stranded Copper Conductor) เพื่อความยืดหยุ่นในการติดตั้ง
- ฉนวน PVC คุณภาพสูง ทนความร้อนสูงสุดถึง 70˚C
- เกราะลวดเหล็ก (Steel Wire Armour) หุ้มรอบสาย เพื่อเพิ่มความแข็งแรง ป้องกันแรงกดทับและแรงกระแทก รวมถึงป้องกันสัตว์กัดแทะ
- เปลือกนอก PVC ชนิดทนทานต่อสารเคมีและสภาพแวดล้อมภายนอก
- มาตรฐานการผลิต IEC 60502-1, IEC 60228 และ มอก. 11-2553
การติดตั้งสาย VENINE NYY-G
- สายไฟ NYY-G เหมาะสำหรับงานติดตั้งที่ต้องการความแข็งแรงและการปกป้องสายไฟอย่างเข้มงวด โดยเฉพาะงานเดินสายฝังดิน งานเดินสายไฟในโรงงาน หรือระบบไฟฟ้ากลางแจ้งที่อาจเจอสภาวะแรงกระแทกและสัตว์กัดแทะ
- แนวทางการติดตั้ง:
- เดินสายไฟฝังดินโดยตรง: สาย NYY-G ทนทานต่อแรงดินและความชื้น เหมาะกับการฝังดินโดยตรงโดยไม่ต้องมีท่อร้อยสายเสริม (ควรตรวจสอบมาตรฐานท้องถิ่น)
- ติดตั้งในระบบไฟฟ้าโรงงานอุตสาหกรรม: รองรับแรงกระแทกและป้องกันความเสียหายจากเครื่องจักรหรือวัสดุหนัก
- ติดตั้งในรางหรือท่อเดินสายไฟ: เพื่อเพิ่มความปลอดภัยและความเป็นระเบียบ
- ใช้งานกลางแจ้ง: เปลือก PVC ทนทานต่อสารเคมีและรังสี UV ในระดับหนึ่ง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| จำนวนแกน | 2+G |
| พื้นที่หน้าตัดเล็กน้อย (Nominal cross-sectional area) mm² เฟส (Phase) | 25 |
| พื้นที่หน้าตัดเล็กน้อย (Nominal cross-sectional area) mm² กราวด์ (Ground) | 16 |
| ประเภทของตัวนำ (Class of conductor) เฟส (Phase) | 2 |
| ประเภทของตัวนำ (Class of conductor) กราวด์ (Ground) | 2 |
| ความหนาของฉนวน (Thickness of insulation) mm เฟส (Phase) | 1.3 |
| ความหนาของฉนวน (Thickness of insulation) mm กราวด์ (Ground) | 1.1 |
| ความหนาของเปลือกชั้นใน (Thickness of inner sheath) mm | 1.2 |
| ความหนาของเปลือกชั้นนอก (Thickness of outer sheath) mm | 2 |
| เส้นผ่านศูนย์กลางรวม (Overall diameter) mm | 28 |
| ความต้านทานฉนวนที่ 70 °C (Insulation resistance at 70 °C) MΩ·km (ประมาณ) | 0.0054 |
| อัตรากระแส (Current rating) Free air at 40 °c A | 108 |
| อัตรากระแส (Current rating) direct burial in ground A | 136 |
| น้ำหนักสายเคเบิล (Cable weight) kg/km (ประมาณ) | 1,280 |
| ความยาวมาตรฐาน (Standard length) m/drum | 500/D |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ชื่อสายไฟ | NYY-G (แบบมีสายดิน) |
| ประเภทตัวนำ | ทองแดง |
| ฉนวน | PVC (มีฉนวน, เปลือกใน และเปลือกนอก) |
| ลักษณะสาย | สายหลายแกน แบบมีสายดิน (เช่น 3 แกน + สายดิน = 4 แกนรวม) |
| แบบของสาย | 2, 3 และ 4 แกน แบบมีสายดิน |
| ขนาดตัวนำ (พื้นที่หน้าตัด) | 25 mm² – 300 mm² |
| อุณหภูมิที่ทนได้ | 70˚C |
| แรงดันไฟฟ้า | 450/750 V |
