สายไฟ VENINE รุ่น 3.6/6(7.2) kV CV-SWA พื้นที่หน้าตัด 10 จำนวนแกน 3 จำนวนเส้นลวด 6

Name: สายไฟ VENINE รุ่น 3.6/6(7.2) kV CV-SWA พื้นที่หน้าตัด 10 จำนวนแกน 3 จำนวนเส้นลวด 6
Brand: VENINE
SKU: 3.6/6(7.2) kV CV-SWA พื้นที่หน้าตัด 10 จำนวนแกน 3 จำนวนเส้นลวด 6
Price: 3438.50 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

VENINE

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

3,438.50 ฿

Sale Sold out

Quantity

รายละเอียด สายไฟ VENINE รุ่น 3.6/6(7.2) kV CV-SWA พื้นที่หน้าตัด 10 จำนวนแกน 3 จำนวนเส้นลวด 6

VENINE คือหนึ่งในแบรนด์สายไฟฟ้าชั้นนำของประเทศไทยที่ได้รับความไว้วางใจจากทั้งผู้ใช้ทั่วไป ผู้รับเหมา และอุตสาหกรรมต่างๆ มาอย่างยาวนาน ด้วยความมุ่งมั่นในการพัฒนาเทคโนโลยีการผลิตและควบคุมคุณภาพในทุกขั้นตอน สายไฟ VENINE จึงเป็นตัวเลือกที่ตอบโจทย์ทั้งในด้านความปลอดภัย ความทนทาน และความคุ้มค่า สายไฟของ VENINE ถูกผลิตขึ้นภายใต้มาตรฐานสากล เช่น มอก. (มาตรฐานอุตสาหกรรมไทย), IEC (International Electrotechnical Commission) และยังผ่านการรับรองคุณภาพจากห้องปฏิบัติการชั้นนำ

เปรียบเทียบราคา สายไฟ Electric Wire VENINE ( วีนายน์ ) ตัวอื่นๆ

คุณสมบัติ

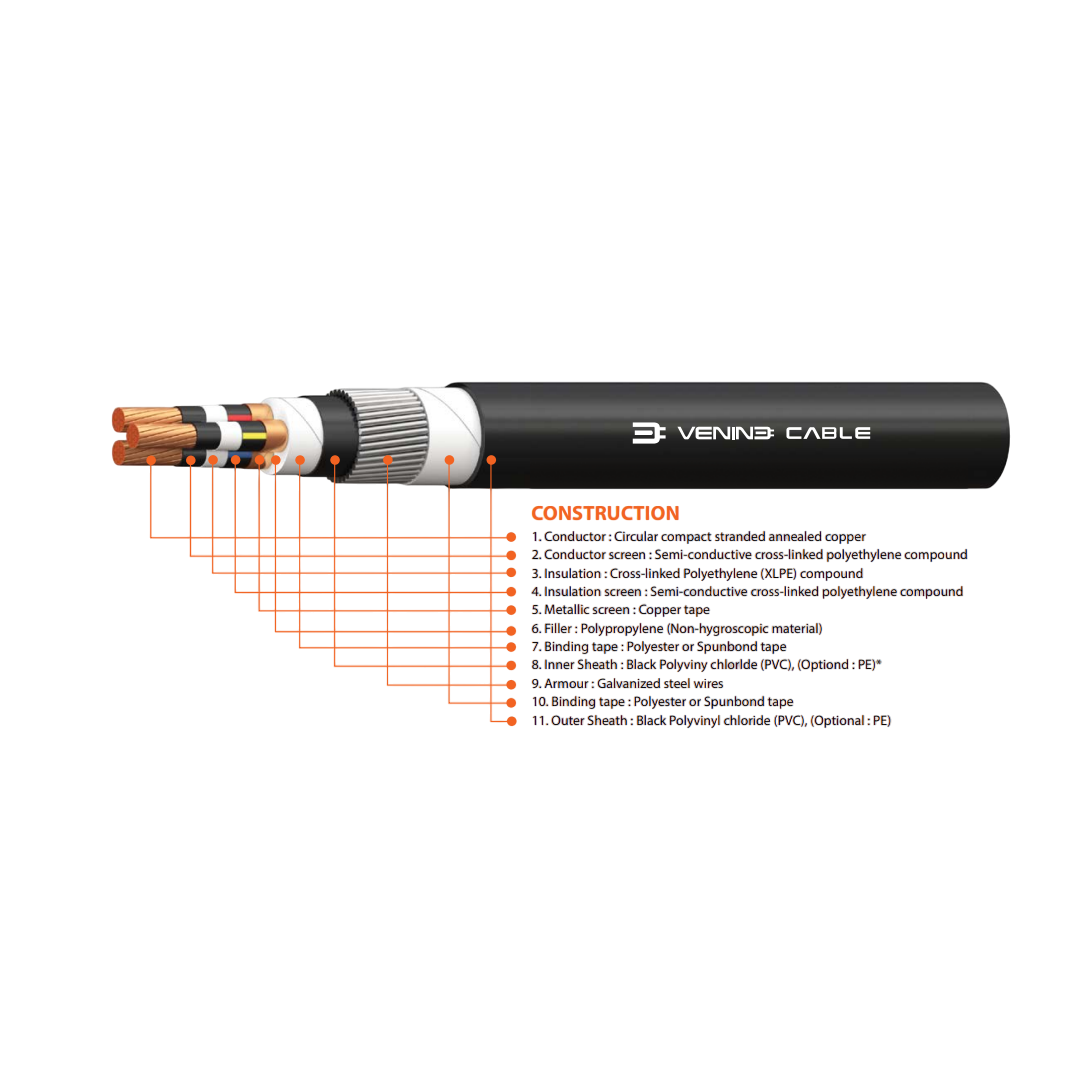

คุณสมบัติของสาย VENINE CV-SWA

แรงดันใช้งาน (Voltage Rating): 3.6/6(7.2) kV – รองรับระบบไฟฟ้าแรงดันปานกลางตามมาตรฐาน IEC
ตัวนำ (Conductor): ทองแดงแบบตีเกลียว (Stranded Copper) ตามมาตรฐาน IEC 60228 Class 2
ฉนวน (Insulation): XLPE (Cross-linked Polyethylene) ทนความร้อนได้สูงสุด 90°C ระยะสั้นสูงถึง 250°C ในกรณีลัดวงจร
ชั้นกั้นเซมิคอนดักเตอร์ (Semiconductive Screen): มีทั้งที่ตัวนำและที่ฉนวนเพื่อควบคุมสนามไฟฟ้า ลดความเค้นทางไฟฟ้า
เกราะลวดเหล็ก (Steel Wire Armour – SWA): ช่วยเพิ่มความแข็งแรง ป้องกันการถูกกระแทกและกดทับ เหมาะกับงานฝังดินโดยตรง
เปลือกนอก (Outer Sheath): พีวีซี (PVC) สีดำ ทน UV, สารเคมี และความชื้น

การติดตั้ง

ฝังดินโดยตรง (Direct Burial)
ในรางวางสาย (Cable Trays / Cable Ladder)
ในท่อร้อยสายใต้ดิน (Ducts)
วางบน Rack หรือแนวเดินสายกลางแจ้ง
ต้องเว้นระยะดัดโค้งตามเกณฑ์ (ทั่วไป ≥ 15 เท่าของเส้นผ่านศูนย์กลางสาย)
ควรมีระบบ Grounding ที่เหมาะสม โดยเฉพาะเมื่อใช้งานในพื้นที่ที่มีความชื้นหรือดินเป็นสื่อนำไฟฟ้า

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

พื้นที่หน้าตัด (ตร.มม.) (Cross-sectional area mm²)	10
จำนวนเส้นลวด (ขั้นต่ำ) (Number of wires (Min.))	6
ความหนาของฉนวน (Thickness of insulation) (mm (Nominal))	2.5
ความหนาของเปลือกชั้นใน mm (Nominal)	1.2
เส้นผ่านศูนย์กลางใต้เกราะ mm (Approx.)	29
เส้นผ่านศูนย์กลางของลวดเกราะ mm (Nominal.)	2
ความหนาของเปลือกชั้นนอก mm (Nominal)	2.1
เส้นผ่านศูนย์กลางรวม (Overall diameter) (Approx.) มม. (mm)	39
ความต้านทานตัวนำที่อุณหภูมิ 20°C (Conductor resistance at 20°C) (Max.) Ω/กม. (Ω/km)	1.83
กระแสไฟฟ้าที่รับได้ในอากาศอิสระที่อุณหภูมิแวดล้อม 40°C (in free air at 40°C ambient) แอมแปร์ (A)	80
กระแสไฟฟ้าที่รับได้ เมื่อฝังดินโดยตรงที่อุณหภูมิ 30°C (direct burial in ground at 30°C) แอมแปร์ (A)	85
น้ำหนักสายไฟ (Cable weight) กิโลกรัม/กิโลเมตร (kg/km)	2,570
ความยาวมาตรฐาน (Standard length) เมตร/ม้วน (m/drum)	500

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

รายการ	รายละเอียด
ชื่อสาย	VENINE CV-AWA
ประเภทสาย	สายแรงดันปานกลาง หุ้มฉนวน XLPE พร้อมเกราะอลูมิเนียม
แรงดันพิกัด (Rated Voltage)	3.6/6 (7.2) kV (Phase-to-earth / Phase-to-phase)
ความถี่ไฟฟ้า	50 Hz
ตัวนำ (Conductor)	ทองแดงตีเกลียว (Stranded Copper, IEC 60228 Class 2)
ฉนวน (Insulation)	XLPE (Cross-linked Polyethylene)
ปลอกชั้นใน (Inner Sheath)	PVC หรือ PE
เกราะป้องกัน (Armour)	ลวดอลูมิเนียม (AWA – Aluminium Wire Armour)
ปลอกชั้นนอก (Outer Sheath)	PVC สีดำ ทน UV, ความชื้น, น้ำมัน และแรงดันภายนอก
อุณหภูมิใช้งานสูงสุด	90°C (ปกติ) / 250°C (ลัดวงจรไม่เกิน 5 วินาที)
มาตรฐานอ้างอิง	IEC 60502-2
จำนวนแกน (Core)	ส่วนใหญ่เป็น 3 แกน (3 Core) สำหรับระบบไฟ 3 เฟส
การติดตั้ง	ฝังดิน, ท่อ, ถาดสายไฟ, งานภายนอกอาคาร
การใช้งานทั่วไป	งานอุตสาหกรรม, โรงงาน, อาคารใหญ่, สถานีไฟฟ้าย่อย ฯลฯ
