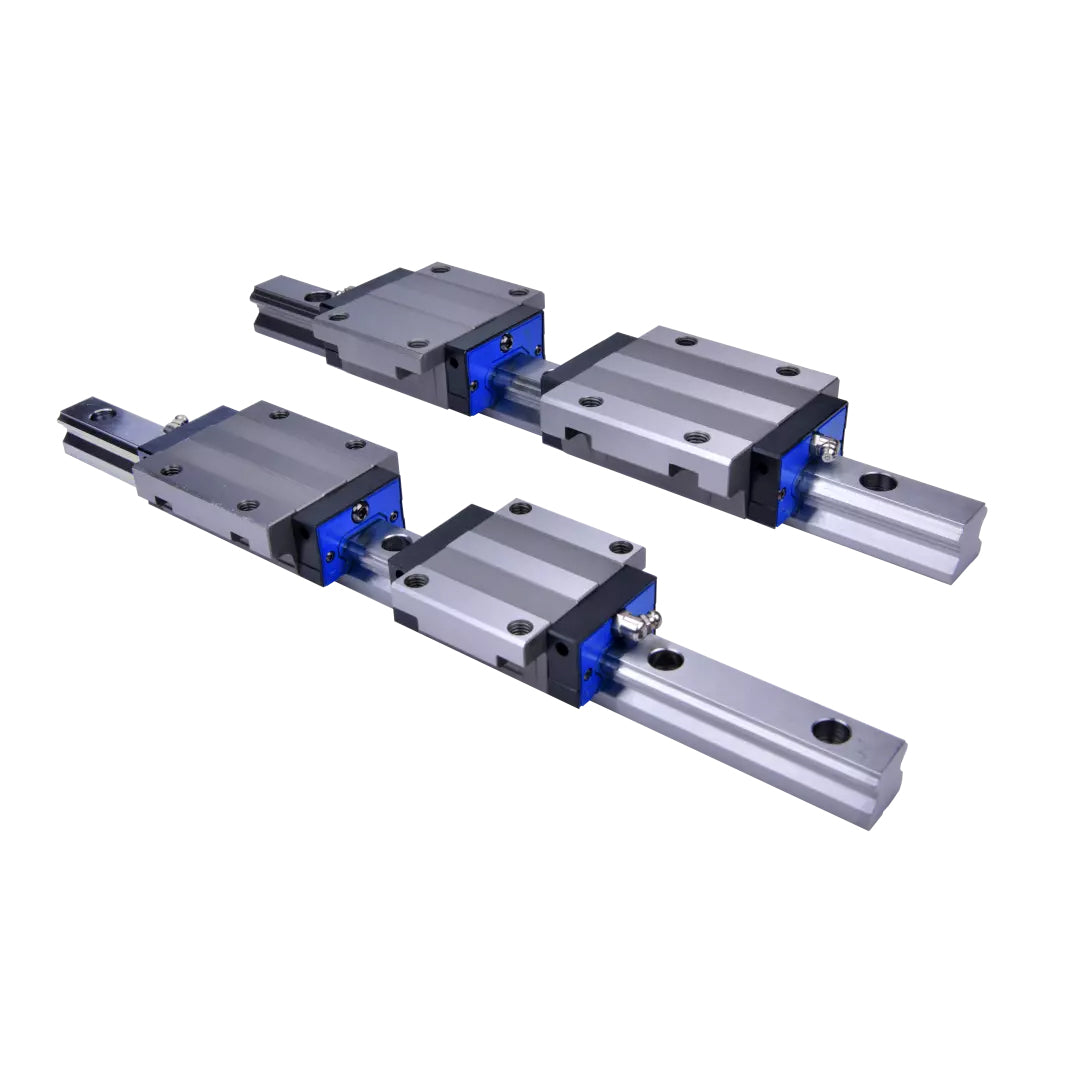

รางสไลด์ Linear Guide AIRTAC Miniature code LRW12L

อุปกรณ์เคลื่อนที่แนวเส้นตรงขนาดเล็กแบบหน้ากว้าง (Miniature Linear Guide - Widened) ซีรีส์ LRW ถูกออกแบบมาเพื่อเพิ่มความสามารถในการรับโมเมนต์ (Moment Resistance) ด้วยโครงสร้างรางที่กว้างเป็นพิเศษ ทำให้สามารถใช้งานรางเดี่ยว (Singly) ได้อย่างมั่นคงโดยไม่จำเป็นต้องติดตั้งแบบคู่ (Pair) ช่วยประหยัดพื้นที่และลดต้นทุน ตัวอุปกรณ์ใช้เม็ดลูกปืนเหล็กคุณภาพสูงระดับ ISO3290 G10 และมาพร้อมกับตัวยึดเม็ดลูกปืน (Ball Retainer) ที่ทำหน้าที่ป้องกันไม่ให้เม็ดลูกปืนหลุดร่วงระหว่างการประกอบหรือถอดชิ้นส่วน นอกจากนี้ยังเพิ่มความสวยงามและความทนทานด้วยฝาครอบป้องกัน (Protection Cover) แบบมีสกรูในตัว ซึ่งช่วยปกป้องซีลจากฝุ่นผงขนาดใหญ่ ทำให้เหมาะสำหรับเครื่องจักรขนาดเล็กที่ต้องการความแม่นยำและเสถียรภาพสูง

คุณสมบัติ

• ดีไซน์หน้ากว้าง (Widened Width Design): เพิ่มความต้านทานโมเมนต์ได้ดีเยี่ยม รองรับการใช้งานแบบรางเดี่ยวได้อย่างมีประสิทธิภาพ
• ตัวยึดเม็ดลูกปืน (Ball Retainer): โครงสร้างภายในออกแบบมาเพื่อป้องกันลูกปืนตกหล่น ช่วยให้การถอดประกอบบล็อกและรางทำได้ง่ายและปลอดภัยยิ่งขึ้น
• ฝาครอบป้องกัน (Protection Cover): ดีไซน์สกรูฝังในตัว ดูสวยงามเรียบร้อย และทำหน้าที่เป็นด่านแรกในการป้องกันฝุ่นละอองขนาดใหญ่ไม่ให้เข้าไปทำลายซีลด้านใน
• คุณภาพเม็ดลูกปืนระดับ G10: ใช้เม็ดลูกปืนมาตรฐาน ISO3290 G10 ที่มีความกลมและทนทานสูง

ข้อมูลจำเพาะ

• ขนาดความกว้างราง (Rail Width): 7 มม. (ราง 14 มม.), 9 มม. (ราง 18 มม.), 12 มม. (ราง 24 มม.) และ 15 มม. (ราง 42 มม.)
• ประเภทความยาวบล็อก (Block Type): แบบมาตรฐาน (Standard - N) และแบบยาว (Long - L)
• ระดับพรีโหลด (Preload): ระยะห่างมาตรฐาน (Standard clearance - A), พรีโหลดแบบเบา (Light Preload - B) และพรีโหลดระดับกลาง (Medium Preload - C)
• ระดับความแม่นยำ (Accuracy): ระดับปกติ (Normal - N), ระดับสูง (High - H) และระดับพรีซิชั่น (Precision - P)
• รูปแบบการยึดราง (Rail Type): แบบยึดจากด้านบน (Top-mount) และแบบยึดจากด้านล่าง (Bottom-mount)

Model\Item	External Dimension ( mm )					Block Dimension ( mm )							Rail Dimension ( mm )
	H	H1	F	Y	C	C1	A	B	M	N	K	J	G	R	H2	P	ФQ	ФU	H3	T
LRW7N	9	1.9	25	5.5	32.5	21	10	19	M3X0.5	3	2.15	1.2	14	-	5.2	30	6	3.5	3.2	M4X0.7
LRW7L	9	1.9	25	5.5	42	30.5	19	19	M3X0.5	3	2.15	1.2	14	-	5.2	30	6	3.5	3.2	M4X0.7
LRW9N	12	3	30	6	40	27.5	12	21	M3X0.5	3	2.85	1.2	18	-	7.3	30	6	3.5	4.5	M4X0.7
LRW9L	12	3	30	6	52	39.5	24	23	M3X0.5	3	2.85	1.2	18	-	7.3	30	6	3.5	4.5	M4X0.7
LRW12N	14	3	40	8	46	31	15	28	M3X0.5	3.5	3.15	1.2	24	-	8.5	40	8	4.5	4.5	M5X0.8
LRW12L	14	3	40	8	61	46	28	28	M3X0.5	3.5	3.15	1.2	24	-	8.5	40	8	4.5	4.5	M5X0.8
LRW15N	16	2.7	60	9	57.5	39.3	20	45	M4X0.7	4.5	3.45	M3	42	23	9.5	40	8	4.5	4.5	M5X0.8
LRW15L	16	2.7	60	9	76.5	58.3	35	45	M4X0.7	4.5	3.45	M3	42	23	9.5	40	8	4.5	4.5	M5X0.8

ข้อมูลทางเทคนิค

• อุณหภูมิการทำงาน: อุณหภูมิแวดล้อมไม่ควรเกิน 80°C และทนความร้อนสูงสุดได้ไม่เกิน 100°C
• สารหล่อลื่นมาตรฐาน: สินค้าถูกหล่อลื่นด้วยจาระบี 'Shell Alvania grease S2' มาจากโรงงาน
• ระยะการบำรุงรักษา: แนะนำให้หล่อลื่นเพิ่มเติมทุกๆ 100 กิโลเมตรของการเคลื่อนที่ หรือทุกๆ 3-6 เดือน
• ความคลาดเคลื่อน (Tolerance): ความคลาดเคลื่อนของความสูง H อยู่ที่ ±0.04 มม. (Normal), ±0.02 มม. (High), และ ±0.01 มม. (Precision)

เอกสารข้อมูล

รางสไลด์ Linear Guide AIRTAC Miniature code LRW12L Data Sheet
