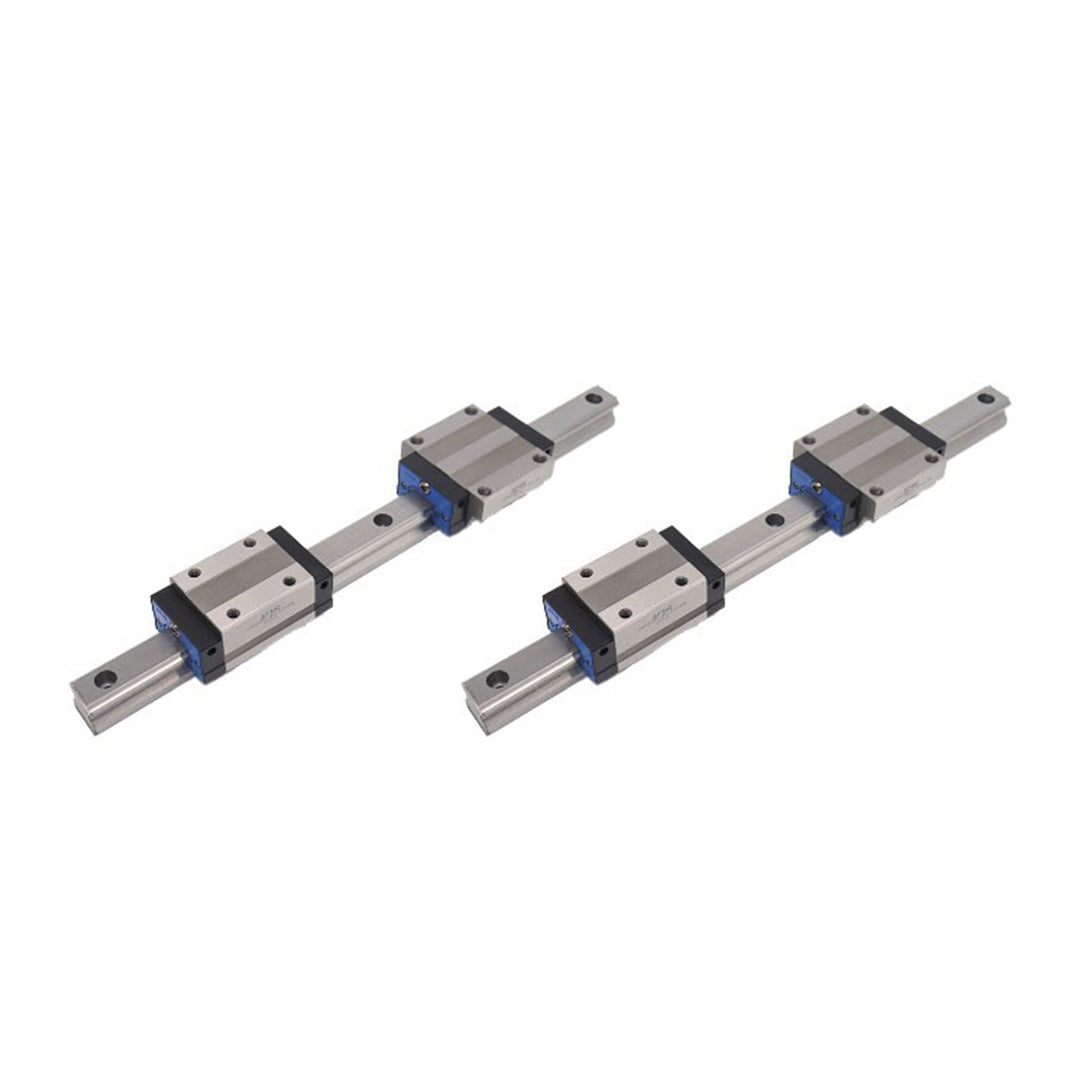

รางสไลด์ Linear Guide AIRTAC Caged Ball code LSQH15HN

รางสไลด์ Linear Guide AIRTAC Caged Ball code LSQH15HN นวัตกรรมรางสไลด์ขนาด 15 มม. แบรนด์ AIRTAC มาพร้อมเทคโนโลยีรังบังคับเม็ดลูกปืน (Caged Ball) ที่ช่วยแยกลูกปืนไม่ให้เสียดสีกันเอง ลดเสียงรบกวนและความร้อนได้อย่างชะงัด การกักเก็บสารหล่อลื่นทำได้ดีเยี่ยม ช่วยยืดระยะเวลาการบำรุงรักษา (Maintenance-free) วัสดุมีความแข็งแรงทนทานสูง รับแรงได้ 4 ทิศทาง ให้การเคลื่อนที่ราบรื่นด้วยความเร็วสูง เหมาะสำหรับเครื่องมือแพทย์และห้องคลีนรูมที่เน้นความสะอาดและความเงียบ

คุณสมบัติ

• บล็อกลูกปืนแบบมีรัง (Caged Ball) ทรงเหลี่ยมสูง (High Square) ขนาด 15 มม. ความยาวมาตรฐาน
• รังพลาสติกกั้นเม็ดลูกปืนช่วยลดการเสียดสีระหว่างลูกปืนด้วยกันเอง ทำให้เสียงเงียบสนิท
• ลดปัญหาความร้อนสะสมเมื่อต้องทำงานต่อเนื่องเป็นระยะเวลานาน
• การเคลื่อนที่ราบรื่นและใช้แรงผลักเริ่มต้นต่ำ ประหยัดกำลังขับมอเตอร์
• เหมาะสำหรับการประกอบในอุปกรณ์อิเล็กทรอนิกส์เซนซิทีฟต่อแรงสั่นสะเทือน

ข้อมูลจำเพาะ

• ลักษณะรหัสชิ้นส่วน: สไลด์มินิเจอร์รางกว้างสุด ไซส์ 15 บล็อกยาวพิเศษ (Long) ท็อปสเปกสำหรับงานพื้นที่จำกัด
• ความจุโมเมนต์รวม: ทนทานต่อแรงบิดทุกทิศทางด้วยโครงสร้างบล็อกที่ยาวคลุมรางเป็นบริเวณกว้าง
• ความเหมาะสมในงานอัตโนมัติ: เหมาะสำหรับแกน X-Y ในเครื่องตรวจสอบแผงวงจร (AOI Machine) ที่วิ่งด้วยความเร็วสูง
• การกักเก็บน้ำมัน: มีช่องว่างขนาดเล็กภายในเพื่อสำรองน้ำมันหล่อลื่น ช่วยให้วิ่งได้ระยะทางไกลโดยไม่ต้องเติมบ่อย
• ความเงียบในการทำงาน: เม็ดลูกปืนสแตนเลสเกรดพรีเมียมเรียงตัวสม่ำเสมอ ลดเสียงหวีดขณะเคลื่อนที่อย่างรวดเร็ว

Model\Item	External Dimension ( mm )					Block Dimension ( mm )							Rail Dimension ( mm )
	H	H1	F	Y	C	C1	A	B	K	D	M	N	G	H2	P	ФQ	ФU	H3
LSQH15HN	28	3.5	34	9.5	61.5	41.5	26	26	8.3	6	M4X0.7	5	15	15	60	8	4.8	5.3
LSQH20HN	30	4.5	44	12	77	54.5	36	32	6.5	12.5	M5X0.8	5	20	17.5	60	9.5	5.8	8.5
LSQH20HL	30	4.5	44	12	92	69.5	50	32	6.5	12.5	M5X0.8	5	20	17.5	60	9.5	5.8	8.5
LSQH25HN	40	6.5	48	12.5	83.5	60	35	35	10.9	12.5	M6X1.0	8	23	22	60	11.2	7	9
LSQH25HL	40	6.5	48	12.5	104.5	81	50	35	10.9	12.5	M6X1.0	8	23	22	60	11.2	7	9
LSQH30HN	45	6.5	60	16	97.5	73	40	40	11	13	M8X1.25	10	28	26	80	14.2	9	12
LSQH30HL	45	6.5	60	16	122	97	60	40	11	13	M8X1.25	10	28	26	80	14.2	9	12
LSQH35HN	55	7	70	18	113	82	50	50	16.2	12.5	M8X1.25	12	34	29	80	14.2	9	12
LSQH35HL	55	7	70	18	140.5	109.5	72	50	16.2	12.5	M8X1.25	12	34	29	80	14.2	9	12

ข้อมูลทางเทคนิค

• ขนาดความกว้างซีรีส์ Caged Ball (Caged Rail Size): 15 มม.
• รูปแบบบล็อกสี่เหลี่ยม (Square Block Type): ทรงสี่เหลี่ยม (H - Square) ความยาวระดับมาตรฐาน (N)
• เทคโนโลยีลดเสียง (Low Noise Tech): ใช้พลาสติกครอบเม็ดลูกปืน (Caged Ball) ป้องกันลูกปืนกระทบกัน
• สมรรถนะการกักเก็บจาระบี (Grease Retention): โครงสร้าง Caged ช่วยเก็บจาระบีไว้ในร่อง ทำให้ไม่ต้องเติมบ่อย
• การใช้งานที่เงียบสงบ (Quiet Application): เหมาะสำหรับเครื่องมือแพทย์ในโรงพยาบาลและห้องแล็บที่ต้องการความเงียบ

เอกสารข้อมูล

รางสไลด์ Linear Guide AIRTAC Caged Ball code LSQH15HN Data Sheet
