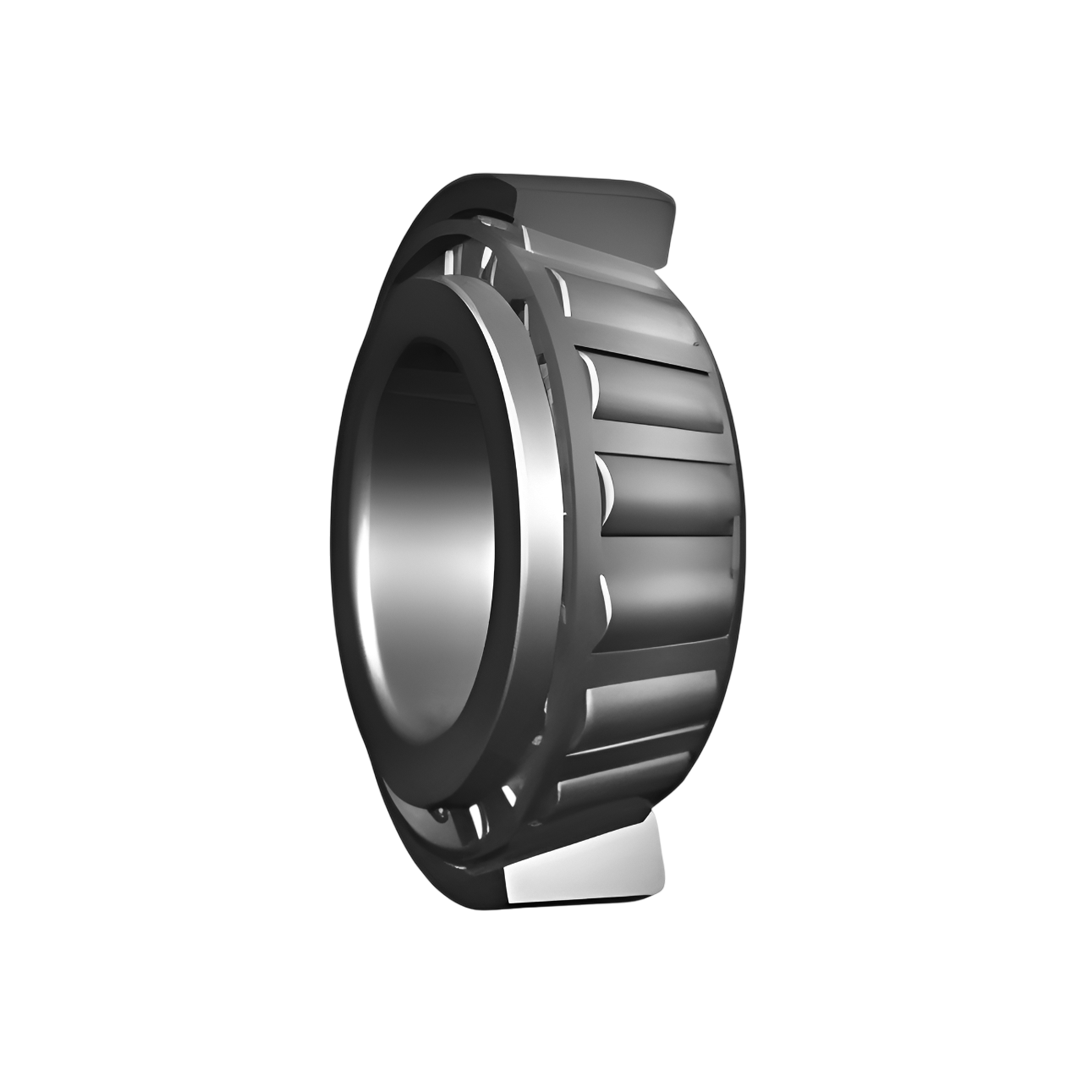

ตลับลูกปืน TIMKEN NP771673/NP725758

Name: ตลับลูกปืน TIMKEN NP771673/NP725758
Brand: TIMKEN
SKU: NP771673/NP725758
Price: 183862.77 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

TIMKEN

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

183,862.77 ฿

Sale Sold out

Quantity

รายละเอียด ตลับลูกปืน TIMKEN NP771673/NP725758

ตลับลูกปืน TIMKEN ถือเป็นหนึ่งในแบรนด์ชั้นนำระดับโลกที่ได้รับการยอมรับในด้านคุณภาพ ความทนทาน และความแม่นยำในการทำงาน ผลิตภัณฑ์ตลับลูกปืนของ TIMKEN ได้รับการออกแบบมาเพื่อตอบโจทย์การใช้งานที่หลากหลาย ทั้งในภาคอุตสาหกรรมหนัก งานก่อสร้าง เครื่องจักรกลการเกษตร ยานยนต์ พลังงาน และระบบขนส่ง ซึ่งทุกชิ้นส่วนล้วนถูกผลิตด้วยมาตรฐานสูงสุดเพื่อรองรับการทำงานที่ต้องการความเสถียรและอายุการใช้งานยาวนาน

เปรียบเทียบราคา ตลับลูกปืน TIMKEN ตัวอื่นๆ

คุณสมบัติ

คุณสมบัติ

การออกแบบลูกกลิ้งเรียว (Tapered Roller Design)
ถูกออกแบบให้รับแรงได้ทั้งแรงรัศมี (Radial Load) และแรงแนวแกน (Axial Load) พร้อมกัน ทำให้มีความแข็งแรงและทนทานสูง
โครงสร้างแยกส่วนได้ (Separable Components)
ตลับลูกปืนชนิดนี้แยกออกเป็นวงแหวนด้านใน วงแหวนด้านนอก และชุดลูกกลิ้ง ทำให้สะดวกต่อการติดตั้งและบำรุงรักษา
การกระจายน้ำหนักที่ดี
การสัมผัสระหว่างผิวโค้งลูกกลิ้งกับร่องวงแหวนช่วยให้กระจายแรงกดได้อย่างสม่ำเสมอ ลดการสึกหรอ และเพิ่มอายุการใช้งาน
วัสดุคุณภาพสูง
ผลิตจากเหล็กคุณภาพพิเศษของ TIMKEN ผ่านกระบวนการชุบแข็งและควบคุมมาตรฐาน ทำให้มีความทนทานต่อการสึกหรอและแรงกระแทก

การติดตั้ง

เลือกทิศทางการวาง ให้เหมาะสมกับทิศทางของแรงที่ต้องการรับ โดยทั่วไปจะจัดเรียงให้สามารถรองรับแรงทั้งสองทิศทางได้อย่างมีประสิทธิภาพ
ปรับระยะห่าง (Setting Clearance/Preload)
ต้องควบคุมระยะห่างหรือแรงกดเบื้องต้นให้เหมาะสม เพื่อป้องกันการสึกหรอหรือความร้อนสูงเกินไปขณะทำงาน
ใช้เครื่องมือที่เหมาะสม
ในการกดหรือสวมตลับลูกปืนต้องใช้เครื่องมือเฉพาะ เพื่อหลีกเลี่ยงการกระแทกโดยตรงที่อาจทำให้ผิวสัมผัสเสียหาย
หล่อลื่นอย่างเพียงพอ
ต้องใช้จาระบีหรือน้ำมันที่เหมาะสม และควรตรวจสอบระบบหล่อลื่นอย่างสม่ำเสมอ

การใช้งาน

เครื่องจักรอุตสาหกรรมหนัก เช่น เครื่องบด เครื่องจักรกลหนัก และระบบสายพานลำเลียง
ยานยนต์และยานพาหนะเชิงพาณิชย์ เช่น ระบบเพลาขับ ล้อรถบรรทุก รถไฟ และอุปกรณ์ที่ต้องรองรับแรงกดสูง
อุตสาหกรรมพลังงานและเหมืองแร่ เช่น อุปกรณ์เจาะ เครื่องบดหิน และเครื่องจักรที่ใช้ในสภาพงานหนัก
อุตสาหกรรมทั่วไป เช่น เกียร์ ปั๊ม และเครื่องมือหมุนที่ต้องการความน่าเชื่อถือสูง

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

ขนาดตลับลูกปืน ขนาดรูใน (d) หน่วยเป็น มิลลิเมตร / นิ้ว	360.400 / 14.1890
ขนาดตลับลูกปื เส้นผ่านศูนย์กลางวงนอก (D) หน่วยเป็น มิลลิเมตร / นิ้ว	510.000 / 20.0787
ขนาดตลับลูกปืน ความกว้าง (T) หน่วยเป็น มิลลิเมตร / นิ้ว	88.000 / 3.4646
ค่าพิกัดรับน้ำหนักแบบไดนามิก (1) (C1) หน่วยเป็น นิวตัน (N) / ปอนด์แรง (lbf)	1870000 / 421000
ปัจจัยค่าพิกัดรับน้ำหนัก (2) (e)	0.31
ปัจจัยค่าพิกัดรับน้ำหนัก (2) (Y)	1.95
ค่าพิกัดรับน้ำหนักแบบไดนามิก (3) (C90) หน่วย นิวตัน (N) / ปอนด์แรง (lbf)	485000 / 109000
ค่าพิกัดรับน้ำหนักแบบไดนามิก (3) (Ca90) หน่วย นิวตัน (N) / ปอนด์แรง (lbf)	255000 / 57300
ปัจจัยค่าพิกัดรับน้ำหนัก (2) (K)	1.90
ค่าพิกัดรับน้ำหนักแบบสถิต (C₀)	3550000 / 798000
หมายเลขชิ้นส่วน (Inner)	NP771673
หมายเลขชิ้นส่วน (Outer)	NP725758
ขนาดตลับลูกปืน ความกว้าง (B) หน่วยเป็น มิลลิเมตร / นิ้ว	103.000 / 4.0551
ขนาดตลับลูกปืน ความกว้าง (C) หน่วยเป็น มิลลิเมตร / นิ้ว	72.000 / 2.8346
ขนาดตลับลูกปืน จุดศูนย์กลางเชิงประสิทธิภาพ (a) หน่วย มิลลิเมตร / นิ้ว	-4.1 / -0.16
ขนาดตลับลูกปืน รัศมีโค้งสูงสุดที่เพลาหรือรัศมีมุมเฟลตของเพลา (R) หน่วย มิลลิเมตร / นิ้ว	6.0 / 0.24
ขนาดตลับลูกปืน เส้นผ่านศูนย์กลางไหล่ด้านหลังเพลา (da) หน่วย มิลลิเมตร / นิ้ว	382.0 / 15.04
ขนาดตลับลูกปืน เส้นผ่านศูนย์กลางไหล่ด้านหลังเพลา (db) หน่วย มิลลิเมตร / นิ้ว	391.0 / 15.39
ขนาดตลับลูกปืน รัศมีโค้งสูงสุดของไหล่ตลับลูกปืนในฮ้าส์ซิ่ง (r) หน่วย มิลลิเมตร / นิ้ว	2.5 / 0.10
ขนาดตลับลูกปืน เส้นผ่านศูนย์กลางไหล่รองรับด้านหลังตัวที่อยู่อาศัย (Da) หน่วย มิลลิเมตร / นิ้ว	481.0 / 18.94
ขนาดตลับลูกปืน เส้นผ่านศูนย์กลางไหล่รองรับด้านหลังตัวที่อยู่อาศัย (Db) หน่วย มิลลิเมตร / นิ้ว	473.0 / 18.62
ขนาดตลับลูกปืน มิติกรงลูกปืน (Aa) หน่วย มิลลิเมตร / นิ้ว	4.9 / 0.19
ขนาดตลับลูกปืน มิติกรงลูกปืน (Ab) หน่วย มิลลิเมตร / นิ้ว	4.9 / 0.19
Geometry Factors G1	3826.7
Geometry Factors G2	375.8
Geometry Factors Cg	0.1968
น้ำหนักตลับลูกปืน หน่วย กิโลกรัม (kg) / ปอนด์ (lbs.)	58.62 / 129.23

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

หัวข้อ	รายละเอียด
โครงสร้าง (Construction)	ประกอบด้วยวงแหวนรอบนอก (Outer Ring – Cup) และวงแหวนรอบในพร้อมลูกกลิ้งเรียว (Inner Ring & Cone Assembly)
ลักษณะลูกกลิ้ง (Roller Geometry)	ลูกกลิ้งทรงเรียว ช่วยกระจายแรงได้ดี ลดการลื่นไถล เพิ่มความทนทาน
การรับแรง (Load Capacity)	รองรับได้ทั้งแรงรัศมี (Radial Load) และแรงแนวแกน (Thrust Load) ในทิศทางเดียว
การปรับตั้ง (Adjustment)	สามารถปรับระยะหลวม/แน่นของตลับลูกปืนได้ เพื่อควบคุมค่าการหมุนและการสึกหรอ
ความทนทาน (Durability)	ผ่านการออกแบบและอบชุบความร้อนพิเศษ ทำให้แข็งแรงและอายุการใช้งานยาวนาน
การใช้งานหลัก (Applications)	รถยนต์, เครื่องจักรกลหนัก, ระบบส่งกำลัง, เกียร์, เพลา, และเครื่องจักรอุตสาหกรรมทั่วไป
ข้อดี (Advantages)	ลดแรงเสียดทาน, รองรับโหลดสูง, อายุการใช้งานยาวนาน, ง่ายต่อการบำรุงรักษา
