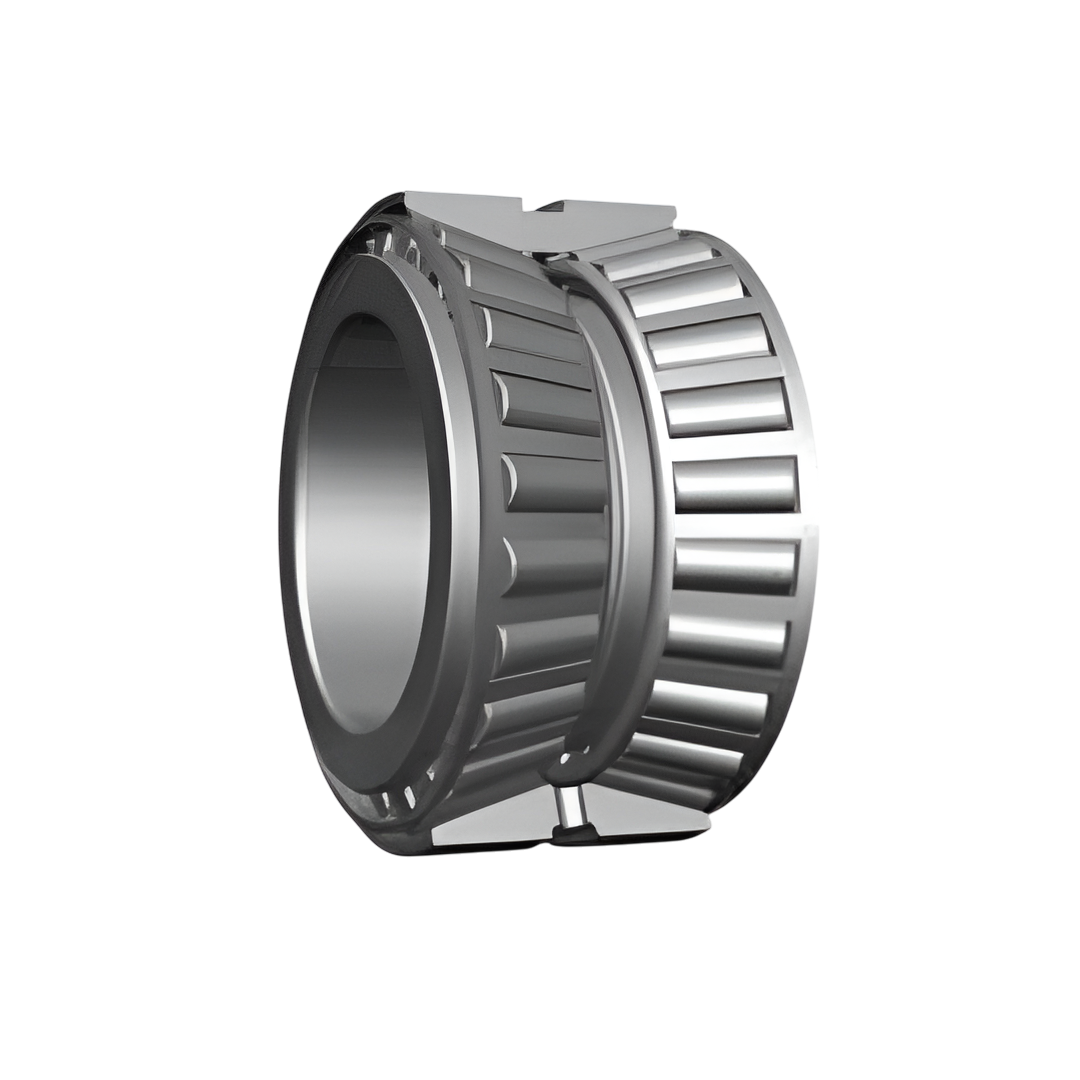

ตลับลูกปืน TIMKEN NA329116/329173CD

Name: ตลับลูกปืน TIMKEN NA329116/329173CD
Brand: TIMKEN
SKU: NA329116/329173CD
Price: 195060.01 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

TIMKEN

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

195,060.01 ฿

Sale Sold out

Quantity

รายละเอียด ตลับลูกปืน TIMKEN NA329116/329173CD

ตลับลูกปืน TIMKEN ถือเป็นหนึ่งในแบรนด์ชั้นนำระดับโลกที่ได้รับการยอมรับในด้านคุณภาพ ความทนทาน และความแม่นยำในการทำงาน ผลิตภัณฑ์ตลับลูกปืนของ TIMKEN ได้รับการออกแบบมาเพื่อตอบโจทย์การใช้งานที่หลากหลาย ทั้งในภาคอุตสาหกรรมหนัก งานก่อสร้าง เครื่องจักรกลการเกษตร ยานยนต์ พลังงาน และระบบขนส่ง ซึ่งทุกชิ้นส่วนล้วนถูกผลิตด้วยมาตรฐานสูงสุดเพื่อรองรับการทำงานที่ต้องการความเสถียรและอายุการใช้งานยาวนาน

เปรียบเทียบราคา ตลับลูกปืน TIMKEN ตัวอื่นๆ

คุณสมบัติ

คุณสมบัติ

ตลับลูกปืนแบบ สองแถว (Double-Row) ที่ออกแบบมาเพื่อรองรับแรงรัศมีและแรงแนวแกนได้พร้อมกัน
โครงสร้าง TNA มีการจัดวางแถวลูกกลิ้งในลักษณะพิเศษ ช่วยเพิ่มความแข็งแรงและลดการเคลื่อนตัวของชิ้นส่วน
ผลิตจากวัสดุคุณภาพสูง ผ่านกระบวนการชุบแข็งเพื่อเพิ่มความทนทานต่อการสึกหรอและยืดอายุการใช้งาน
ลดแรงเสียดทานระหว่างการทำงาน ทำให้เครื่องจักรทำงานได้ราบรื่นและประหยัดพลังงาน

การติดตั้ง

การติดตั้งทำได้สะดวก เนื่องจากตลับลูกปืนถูกออกแบบให้สามารถประกอบเข้ากับเพลาและบ่ารับได้พอดี
จำเป็นต้องตรวจสอบความสะอาดของพื้นที่ติดตั้ง เพื่อป้องกันสิ่งสกปรกที่อาจทำให้เกิดการสึกหรอ
ควรใช้การจัดแนวที่ถูกต้องระหว่างเพลาและบ่ารับ เพื่อป้องกันการกระจายแรงที่ไม่สม่ำเสมอ
ต้องมีการหล่อลื่นที่เพียงพอเพื่อคงสมรรถนะและยืดอายุการใช้งานของตลับลูกปืน

การใช้งาน

เหมาะสำหรับเครื่องจักรอุตสาหกรรมที่ต้องรองรับแรงในหลายทิศทางต่อเนื่อง
ใช้ในระบบส่งกำลัง เช่น เพลาเกียร์ มอเตอร์ หรือดุมล้อ ที่ต้องการความทนทานสูง
รองรับการทำงานที่ต้องการความเสถียรและความแม่นยำในการหมุน
ช่วยลดการบำรุงรักษาบ่อยครั้ง และเพิ่มความเชื่อถือได้ในการทำงานของเครื่องจักร

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

ขนาดตลับลูกปืน Bore (d) รูเพลา หน่วย mm / in.	300.787 / 11.8420
ขนาดตลับลูกปืน O.D. (D) เส้นผ่านศูนย์กลางนอก หน่วย mm / in.	438.048 / 17.2460
ขนาดตลับลูกปืน Width (T) ความกว้าง หน่วย mm / in.	161.925 / 6.3750
ขนาดตลับลูกปืน ความกว้างของวงแหวนรอบนอกคู่ (C) หน่วย mm / in.	123.825 / 4.8750
ค่าการรับน้ำหนัก Dynamic (C1)2 ค่าการรับน้ำหนักแบบไดนามิก หน่วย N / lbf	1880000 / 422000
ค่าการรับน้ำหนัก e ค่าปัจจัย (factor) สำหรับการคำนวณ	0.33
ค่าการรับน้ำหนัก Factors ค่าปัจจัย Y₁	2.04
ค่าการรับน้ำหนัก Y₂	3.03
ค่าการรับน้ำหนัก C₉₀ ค่าการรับน้ำหนักเมื่ออายุการใช้งาน 90 ล้านรอบ หน่วย N / lbf	280000 / 62900
ค่าการรับน้ำหนัก Dynamic (Cₐ90) ค่าการรับน้ำหนักแบบไดนามิกในแนวแกน (Axial Dynamic Rating) หน่วย N / lbf	159000 / 35700
ค่าการรับน้ำหนัก C₉₀(2) ค่าการรับน้ำหนักที่ 90 ล้านรอบ (อีกกรณี) หน่วย N / lbf	487000 / 110000
ค่าการรับน้ำหนัก Factors (K) ค่าปัจจัย K	1.76
หมายเลขชิ้นส่วน (Part Number) Inner (ด้านใน)	NA329116
หมายเลขชิ้นส่วน (Part Number) Outer (ด้านนอก)	329173CD
มิติ (Dimensions) Shaft (เพลา) Max Shaft Fillet Radius (R⁽⁴⁾) รัศมีคอฟิลเล็ทสูงสุดของเพลา หน่วย mm / in.	6.4 / 0.25
มิติ (Dimensions) Shaft (เพลา) Backing Shoulder Dia. (db) เส้นผ่านศูนย์กลางบ่ารับของเพลา หน่วย mm / in.	330.0 / 12.99
มิติ (Dimensions) Housing (ตัวเรือน) Max Housing Fillet Radius (r⁽⁴⁾) รัศมีคอฟิลเล็ทสูงสุดของตัวเรือน หน่วย mm / in.	1.5 / 0.06
มิติ (Dimensions) Housing (ตัวเรือน) Backing Shoulder Dia. (Dₐ) เส้นผ่านศูนย์กลางบ่ารับของตัวเรือน หน่วย mm / in.	414.1 / 16.30
Pin (สลัก / พิน) Ka หน่วย mm / in.	22.23 / 0.88
Pin (สลัก / พิน) Kb หน่วย mm / in.	11.12 / 0.44
น้ำหนักตลับลูกปืน (Bearing Weight) กิโลกรัม / ปอนด์	73.86 / 162.84

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

รายการ	รายละเอียด
ประเภทตลับลูกปืน	Tapered Roller Bearings แบบสองแถว (Double-Row)
การออกแบบ	โครงสร้างแบบ TNA ใช้แถวลูกกลิ้งเรียงกันเพื่อรองรับการทำงานต่อเนื่อง
การรับน้ำหนัก	รองรับแรงรัศมีและแรงแนวแกนในทิศทางเดียวได้ดี
ความแข็งแรง	มีความทนทานสูงต่อการใช้งานในสภาวะหนัก
ความแม่นยำ	ให้การจัดศูนย์ที่มั่นคง ช่วยลดการสึกหรอของชิ้นส่วน
การติดตั้ง	ติดตั้งง่าย และปรับตั้งได้สะดวก
การใช้งาน	เหมาะสำหรับเครื่องจักรอุตสาหกรรม รถบรรทุก และระบบส่งกำลัง
การบำรุงรักษา	ต้องการการหล่อลื่นอย่างสม่ำเสมอเพื่อคงประสิทธิภาพการทำงาน
