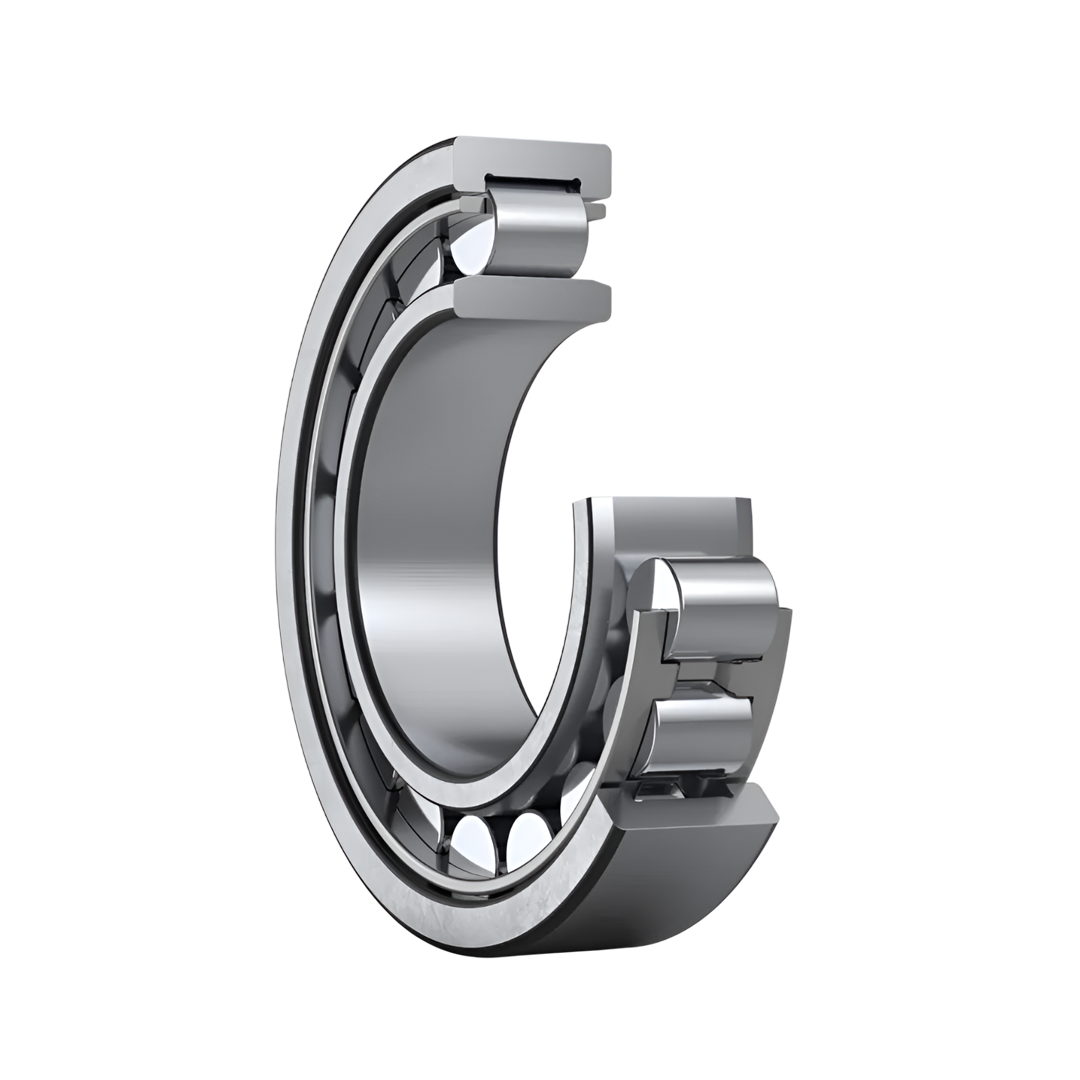

ตลับลูกปืน NSK NUP 2309 ET 45x100x36

Name: ตลับลูกปืน NSK NUP 2309 ET 45x100x36
Brand: NSK
SKU: NUP 2309 ET
Price: 8426.94 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

NSK

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

8,426.94 ฿

Sale Sold out

Quantity

รายละเอียด ตลับลูกปืน NSK NUP 2309 ET 45x100x36

ตลับลูกปืนแบบสัมผัสเชิงมุม (Angular Contact Ball Bearing) ของ NSK ถือเป็นหนึ่งในผลิตภัณฑ์ที่ได้รับความนิยมสูงในอุตสาหกรรมต่าง ๆ ทั่วโลก เนื่องจากมีความสามารถในการรับแรงทั้งในแนวรัศมี (Radial Load) และแนวแกน (Axial Load) ได้พร้อมกัน อีกทั้งยังให้ความแม่นยำสูง เหมาะอย่างยิ่งสำหรับเครื่องจักรที่ต้องการความเที่ยงตรงและการหมุนรอบที่รวดเร็ว เช่น เครื่องจักรกลซีเอ็นซี (CNC Machine), มอเตอร์ความเร็วสูง, ปั๊มแรงดันสูง และอุปกรณ์ในอุตสาหกรรมยานยนต์

เปรียบเทียบราคา ตลับลูกปืน NSK ตัวอื่นๆ

คุณสมบัติ

คุณสมบัติ

ออกแบบให้มีลูกกลิ้งทรงกระบอกเรียงเป็นแถวเดียว สามารถรองรับแรงในแนวรัศมีได้สูง
มีความแข็งแรงและทนต่อแรงกระแทก ทำให้เหมาะกับงานหนักและการหมุนเร็ว
โครงสร้างภายในเรียบง่าย ลดแรงเสียดทานและความร้อนขณะหมุน
สามารถถอดวงแหวนด้านในหรือด้านนอกได้ง่าย ทำให้การติดตั้งและการถอดบำรุงรักษาสะดวก
เหมาะสำหรับการใช้งานที่ต้องการความแม่นยำปานกลางถึงสูง
มีแบบเปิดและแบบมีซีลป้องกันฝุ่นและสิ่งสกปรก เพื่อให้เหมาะกับสภาพแวดล้อมต่างๆ

การติดตั้ง

ตรวจสอบความสะอาดของเพลาและบ่ารับลูกปืนก่อนติดตั้ง
ใช้เครื่องมือเฉพาะในการติดตั้ง เพื่อป้องกันแรงกระแทกและความเสียหายต่อวงแหวนและลูกกลิ้ง
จัดแนวเพลาให้ตรงเพื่อให้ลูกปืนทำงานได้เต็มประสิทธิภาพ
ใช้สารหล่อลื่นที่เหมาะสมกับความเร็วและอุณหภูมิของระบบ
หลีกเลี่ยงการหมุนลูกปืนโดยยังไม่ได้ติดตั้งสมบูรณ์หรือขาดการหล่อลื่น

การใช้งาน

ใช้ในเครื่องจักรอุตสาหกรรมที่ต้องการรองรับแรงรัศมีสูง เช่น เครื่องจักรกลหนักและเครื่องจักรกลความเร็วสูง
เหมาะสำหรับมอเตอร์ เครื่องปั๊ม และเครื่องจักรที่มีแรงกระทำในแนวรัศมีเป็นหลัก
ใช้ในระบบเกียร์หรือเพลาขับที่ต้องการความแม่นยำและความคงทน
เหมาะสำหรับงานที่ต้องการการหมุนราบรื่นและลดแรงเสียดทาน
สามารถใช้งานในสภาพแวดล้อมที่มีฝุ่นหรือแรงกระแทกในระดับปานกลางถึงสูง

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

เส้นผ่านศูนย์กลางรูใน (Inner Diameter) d mm	45
เส้นผ่านศูนย์กลางรอบนอก (Outer Diameter) D mm	100
ความกว้างของตลับลูกปืน (Width) B mm	36
รัศมีมุมลบขั้นต่ำ (Minimum Fillet Radius) r min. mm	1.5
รัศมีมุมลบขั้นต่ำ (Minimum Fillet Radius) r1 min. mm	1.5
Fw mm	58.5
Ew mm	-
ค่าการรับน้ำหนักแนวรัศมีแบบไดนามิก (Dynamic Radial Load Rating) Cr N	137 000
ค่าการรับน้ำหนักแนวรัศมีแบบสถิต (Static Radial Load Rating) C₀r N	153 000
ความเร็วสูงสุดเมื่อใช้สารหล่อลื่นแบบจาระบี min⁻¹	5 300
ความเร็วสูงสุดเมื่อใช้สารหล่อลื่นแบบน้ำมัน min⁻¹	6 700
หมายเลขตลับลูกปืน (Bearing Numbers) NUP	NUP 2309 ET
da(4) min.	53
db min.	53
db(5) max.	56
dc min.	60
dd min.	66
Da(4) max.	92
Db max.	-
Db min.	-
ra max.	1.5
rb max.	1.5
น้ำหนักโดยประมาณของชิ้นงาน/ตลับลูกปืน kg	1.28

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

หัวข้อ	รายละเอียด / คำอธิบาย
ประเภทของตลับลูกปืน	ตลับลูกปืนลูกกลิ้งทรงกระบอกแถวเดียว (Single-Row Cylindrical Roller Bearing) ออกแบบเพื่อรองรับแรงรัศมีสูงและแรงกระแทกในแนวรัศมี
โครงสร้างภายใน	ประกอบด้วยลูกกลิ้งทรงกระบอกหนึ่งแถว วางเรียงระหว่างวงแหวนด้านในและด้านนอก ทำให้มีพื้นที่สัมผัสมากขึ้นและรองรับแรงรัศมีได้สูง
วัสดุที่ใช้ผลิต	ผลิตจากเหล็กกล้าคุณภาพสูง มีการชุบแข็งผิวเพื่อลดการสึกหรอและยืดอายุการใช้งาน
ลักษณะการทำงาน	เหมาะกับงานที่ต้องรับแรงรัศมีสูง สามารถรองรับการสั่นสะเทือนและแรงกระแทกได้ดี ให้การหมุนที่ราบรื่น
การหล่อลื่น	ใช้จาระบีหรือน้ำมันหล่อลื่นตามลักษณะการใช้งาน เพื่อช่วยลดแรงเสียดทานและยืดอายุของตลับลูกปืน
การติดตั้ง	ควรติดตั้งโดยให้วงแหวนด้านในและด้านนอกอยู่ในแนวแกนที่เหมาะสม ป้องกันการเยื้องศูนย์ที่อาจทำให้ลูกกลิ้งเสียรูป
การใช้งานทั่วไป	ใช้ในเพลาหมุนที่รับแรงรัศมีสูง เช่น เครื่องจักรกลหนัก ระบบส่งกำลัง มอเตอร์ และเครื่องจักรในอุตสาหกรรม
คุณสมบัติเด่น	รองรับแรงรัศมีสูง ลดการเสียรูปและแรงเสียดทาน ให้ประสิทธิภาพการหมุนที่เสถียรและอายุการใช้งานยาวนาน
การบำรุงรักษา	ควรตรวจสอบการหล่อลื่นและทำความสะอาดอย่างสม่ำเสมอ เพื่อรักษาประสิทธิภาพและลดการสึกหรอของลูกกลิ้ง
ข้อควรระวัง	หลีกเลี่ยงการรับแรงตามแนวแกนโดยตรง เพราะตลับนี้ออกแบบมารับแรงรัศมีเป็นหลัก และควรติดตั้งให้ตรงแนวเพื่อป้องกันความเสียหาย
