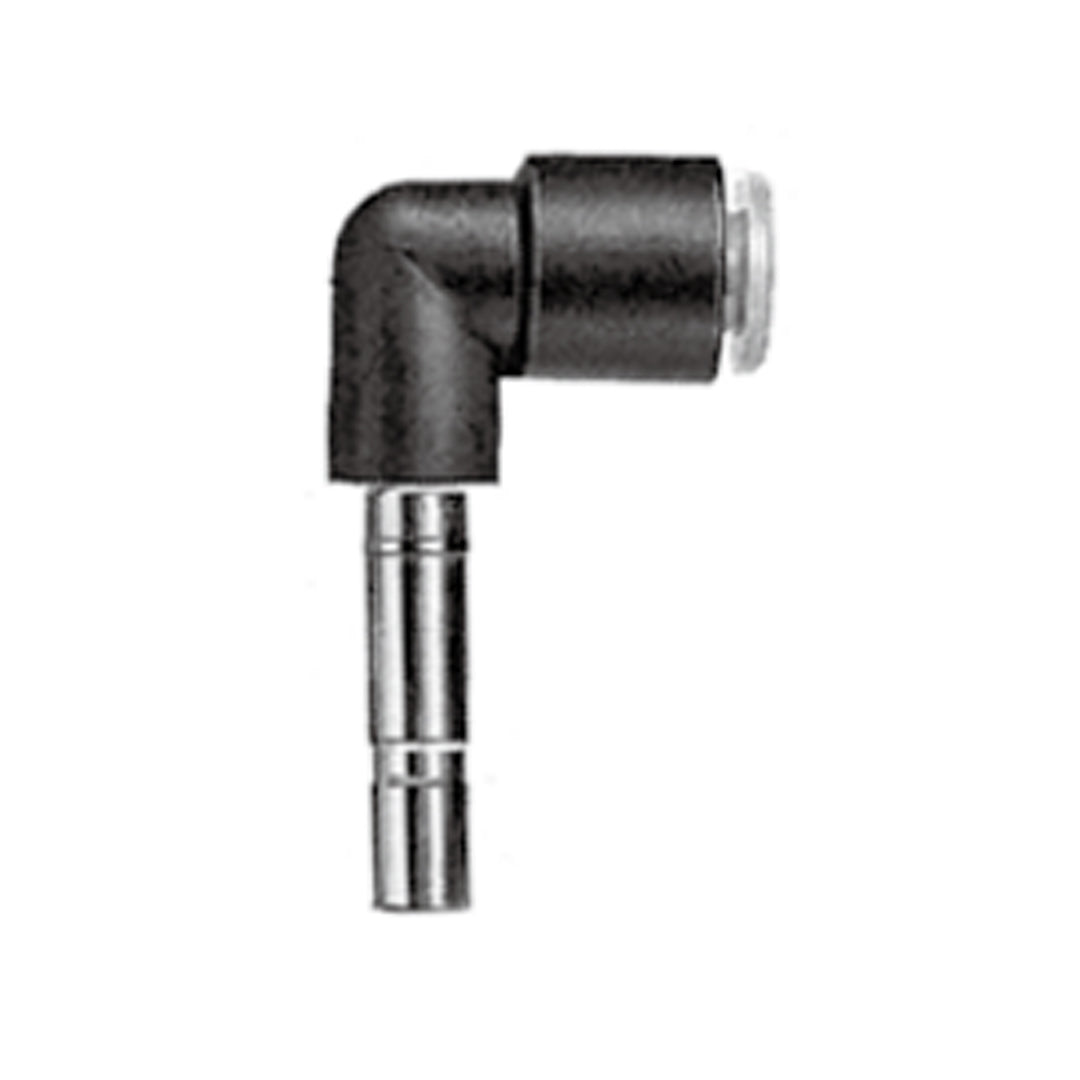

ข้อต่อลม Fittings SMC Self-seal code KCL10-99

ข้อต่อลมแบบ Self-seal Fittings รุ่น KC Series จาก SMC เป็นข้อต่อแบบ One-touch ที่มีระบบซีลอัตโนมัติภายใน (Built-in Self-seal Mechanism) ช่วยป้องกันการรั่วของลมเมื่อถอดท่อออก เหมาะสำหรับงานที่ต้องถอดต่อท่อบ่อยครั้งโดยไม่ต้องปิดแรงดัน เช่น ในระบบควบคุมลมที่ต้องการความสะดวกและความปลอดภัยสูง ตัวเรือนผลิตจากทองเหลืองเคลือบนิกเกิลไร้ไฟฟ้า (Electroless Nickel Plated) เพิ่มความทนทานต่อการกัดกร่อน และมีซีลยาง NBR เพื่อความแน่นหนาในการเชื่อมต่อ ใช้งานง่าย ปลอดภัย เหมาะสำหรับพื้นที่จำกัด และรองรับแรงดันได้สูงถึง 1 MPa

คุณสมบัติ

• มีระบบ Self-seal ปิดอัตโนมัติเมื่อถอดท่อ ป้องกันลมรั่ว
• ไม่ต้องปิดระบบแรงดันระหว่างถอดหรือเปลี่ยนท่อ
• ติดตั้งง่ายแบบ One-touch พร้อมเกลียวเคลือบซีล (Thread Sealant)
• ตัวเรือนทองเหลืองชุบนิกเกิลไร้ไฟฟ้า ป้องกันการกัดกร่อน
• เหมาะสำหรับงานที่ต้องถอดต่อบ่อย ลดเวลาซ่อมบำรุง
• หมุนได้รอบตัว เหมาะสำหรับพื้นที่จำกัดในการติดตั้ง
• มีให้เลือกหลายแบบ เช่น ข้อตรง ข้องอ ยูเนียน ที วาย ปลั๊ก และอะแดปเตอร์

ข้อมูลจำเพาะ

• ซีรีส์ KC Series
• ประเภท Self-seal One-touch Fittings
• ของไหลที่ใช้ได้ อากาศ (Air)
• แรงดันใช้งานสูงสุด 1 MPa
• แรงดันทดสอบ 3 MPa
• อุณหภูมิใช้งาน −5 ถึง 60°C (ห้ามแช่แข็ง)
• ขนาดท่อที่รองรับ Ø4, Ø6, Ø8, Ø10, Ø12 mm
• วัสดุตัวเรือน ทองเหลืองชุบนิกเกิลไร้ไฟฟ้า (C3604) / PBT
• วัสดุส่วนเกลียว ทองเหลือง C3604 เคลือบนิกเกิล
• วัสดุซีล NBR
• วัสดุอื่น ๆ Collet/Release Button: POM, Stainless Steel 304
• มาตรฐานเกลียว JIS B0203 (Taper) / JIS B0205 (Metric Fine Thread)
• การเคลือบพื้นผิวมาตรฐาน Electroless Nickel Plating
• คุณสมบัติพิเศษ Built-in Self-seal Mechanism, RoHS Compliant

Applicable tubing O.D. (mm)	Model	Applicable fitting size Ød	ØD1	ØD2	L1	L2	A	M	Effective area (mm²)		Weight (g)
									Nylon	Urethane
4	KCL04-99	4	10.4	10	18	34.3	22.6	16	4.2	4.2	7
6	KCL06-99	6	12.8	10	20	36.5	24.1	17	11.4	9.0	8
8	KCL08-99	8	15.2	12	23	40.3	25.2	18.5	21.6	14.9	12
10	KCL10-99	10	18.5	17	26.5	44.3	28.6	21	35.2	25.0	25
12	KCL12-99	12	20.9	17	28.5	46.8	29.4	22	50.2	39.7	30

ข้อมูลทางเทคนิค

Fluid		Air
Maximum operating pressure		1 MPa
Proof pressure		3 MPa
Ambient and fluid temperature		-5 to 60°C (No freezing)
Thread	Mounting section	JIS B 0203 (Taper thread for piping) JIS B 0205 (Metric fine thread)
	Nut section	JIS B 0205 (Metric fine thread)
Seal on the threads (Standard)		With thread seal
Brass parts surface treatment (Standard)		Electroless nickel plated

เอกสารข้อมูล

ข้อต่อลม Fittings SMC Self-seal code KCL10-99 Data sheet
