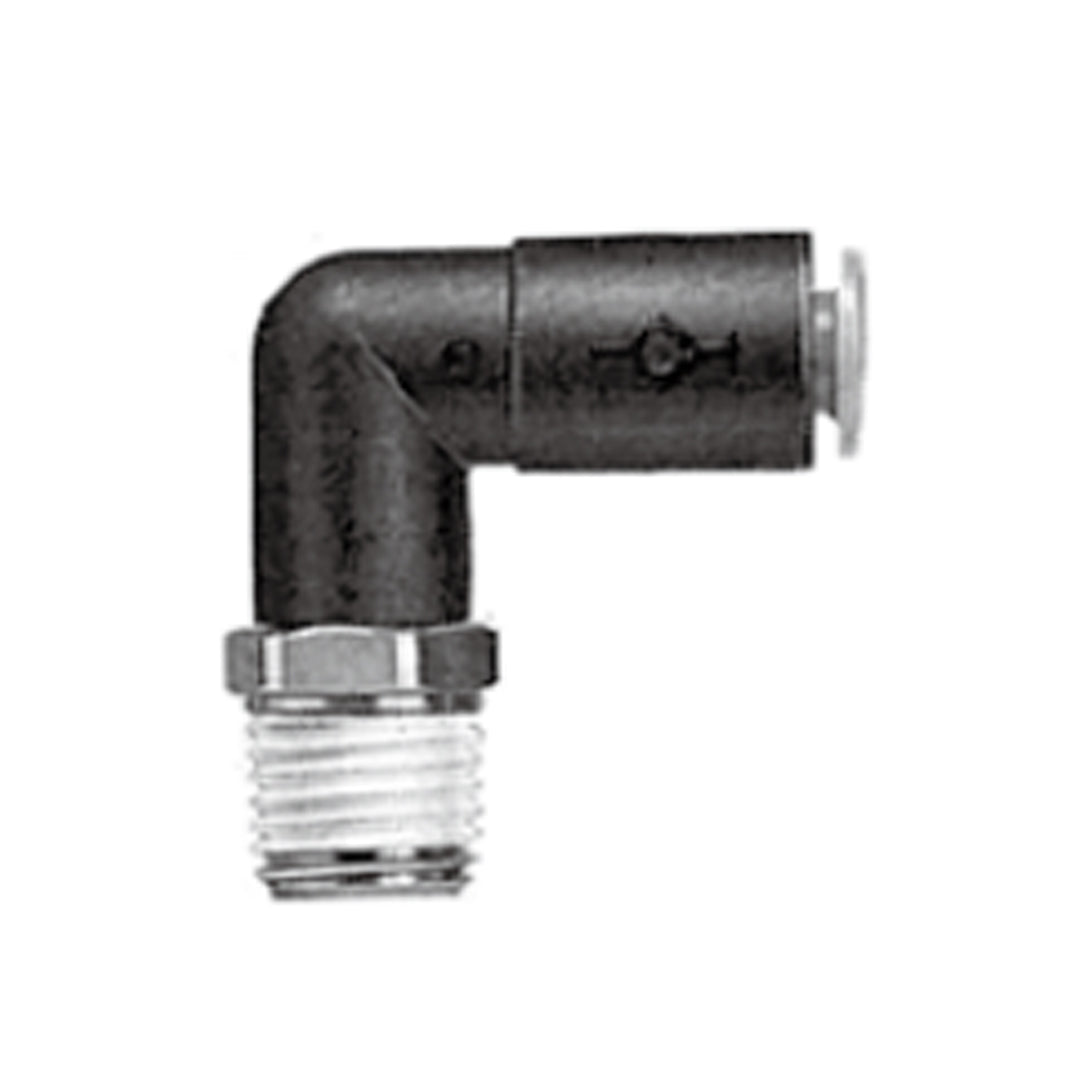

ข้อต่อลม Fittings SMC Self-seal code KCL06-M5

ข้อต่อลมแบบ Self-seal Fittings รุ่น KC Series จาก SMC เป็นข้อต่อแบบ One-touch ที่มีระบบซีลอัตโนมัติภายใน (Built-in Self-seal Mechanism) ช่วยป้องกันการรั่วของลมเมื่อถอดท่อออก เหมาะสำหรับงานที่ต้องถอดต่อท่อบ่อยครั้งโดยไม่ต้องปิดแรงดัน เช่น ในระบบควบคุมลมที่ต้องการความสะดวกและความปลอดภัยสูง ตัวเรือนผลิตจากทองเหลืองเคลือบนิกเกิลไร้ไฟฟ้า (Electroless Nickel Plated) เพิ่มความทนทานต่อการกัดกร่อน และมีซีลยาง NBR เพื่อความแน่นหนาในการเชื่อมต่อ ใช้งานง่าย ปลอดภัย เหมาะสำหรับพื้นที่จำกัด และรองรับแรงดันได้สูงถึง 1 MPa

คุณสมบัติ

• มีระบบ Self-seal ปิดอัตโนมัติเมื่อถอดท่อ ป้องกันลมรั่ว
• ไม่ต้องปิดระบบแรงดันระหว่างถอดหรือเปลี่ยนท่อ
• ติดตั้งง่ายแบบ One-touch พร้อมเกลียวเคลือบซีล (Thread Sealant)
• ตัวเรือนทองเหลืองชุบนิกเกิลไร้ไฟฟ้า ป้องกันการกัดกร่อน
• เหมาะสำหรับงานที่ต้องถอดต่อบ่อย ลดเวลาซ่อมบำรุง
• หมุนได้รอบตัว เหมาะสำหรับพื้นที่จำกัดในการติดตั้ง
• มีให้เลือกหลายแบบ เช่น ข้อตรง ข้องอ ยูเนียน ที วาย ปลั๊ก และอะแดปเตอร์

ข้อมูลจำเพาะ

• ซีรีส์ KC Series
• ประเภท Self-seal One-touch Fittings
• ของไหลที่ใช้ได้ อากาศ (Air)
• แรงดันใช้งานสูงสุด 1 MPa
• แรงดันทดสอบ 3 MPa
• อุณหภูมิใช้งาน −5 ถึง 60°C (ห้ามแช่แข็ง)
• ขนาดท่อที่รองรับ Ø4, Ø6, Ø8, Ø10, Ø12 mm
• วัสดุตัวเรือน ทองเหลืองชุบนิกเกิลไร้ไฟฟ้า (C3604) / PBT
• วัสดุส่วนเกลียว ทองเหลือง C3604 เคลือบนิกเกิล
• วัสดุซีล NBR
• วัสดุอื่น ๆ Collet/Release Button: POM, Stainless Steel 304
• มาตรฐานเกลียว JIS B0203 (Taper) / JIS B0205 (Metric Fine Thread)
• การเคลือบพื้นผิวมาตรฐาน Electroless Nickel Plating
• คุณสมบัติพิเศษ Built-in Self-seal Mechanism, RoHS Compliant

Applicable tubing O.D. (mm)	Connection thread R M	Model	H (width across flats)	ØD1	ØD2	L1	L2	A*	M	Effective area (mm²)		Weight (g)
										Nylon	Urethane
4	M5 x 0.8	KCL04-M5	8	10.4	8	25.3	16.7	18.4	18	1.9	1.9	6
	1/8	KCL04-01S	10				22.1	24.2		2.3	2.3	11
6	M5 x 0.8	KCL06-M5	8	12.8		26.8	17.4	20.3	19	2.2	2.2	7
	1/8	KCL06-01S	12			28	24.2	27.5		6.2	6.2	13
	1/4	KCL06-02S	14		12		28.6	29.5				21
8	1/8	KCL08-01S	14	15.2	14	34.1	26.2	30.7	21.5	13.0	10.5	16
	1/4	KCL08-02S					30.6	32.7				24
	3/8	KCL08-03S					30	34.2				37
10	1/4	KCL10-02S	17	18.5	17	38	33.4	37.2	24	19.5	16.5	29
	3/8	KCL10-03S					34.8	38.7				38
12	3/8	KCL12-03S	22	20.9	20.9	40.7	39.2	44.3	25.5	24.8	21.3	63
	1/2	KCL12-04S					42.3	45.7				81

ข้อมูลทางเทคนิค

Fluid		Air
Maximum operating pressure		1 MPa
Proof pressure		3 MPa
Ambient and fluid temperature		-5 to 60°C (No freezing)
Thread	Mounting section	JIS B 0203 (Taper thread for piping) JIS B 0205 (Metric fine thread)
	Nut section	JIS B 0205 (Metric fine thread)
Seal on the threads (Standard)		With thread seal
Brass parts surface treatment (Standard)		Electroless nickel plated

เอกสารข้อมูล

ข้อต่อลม Fittings SMC Self-seal code KCL06-M5 Data sheet
