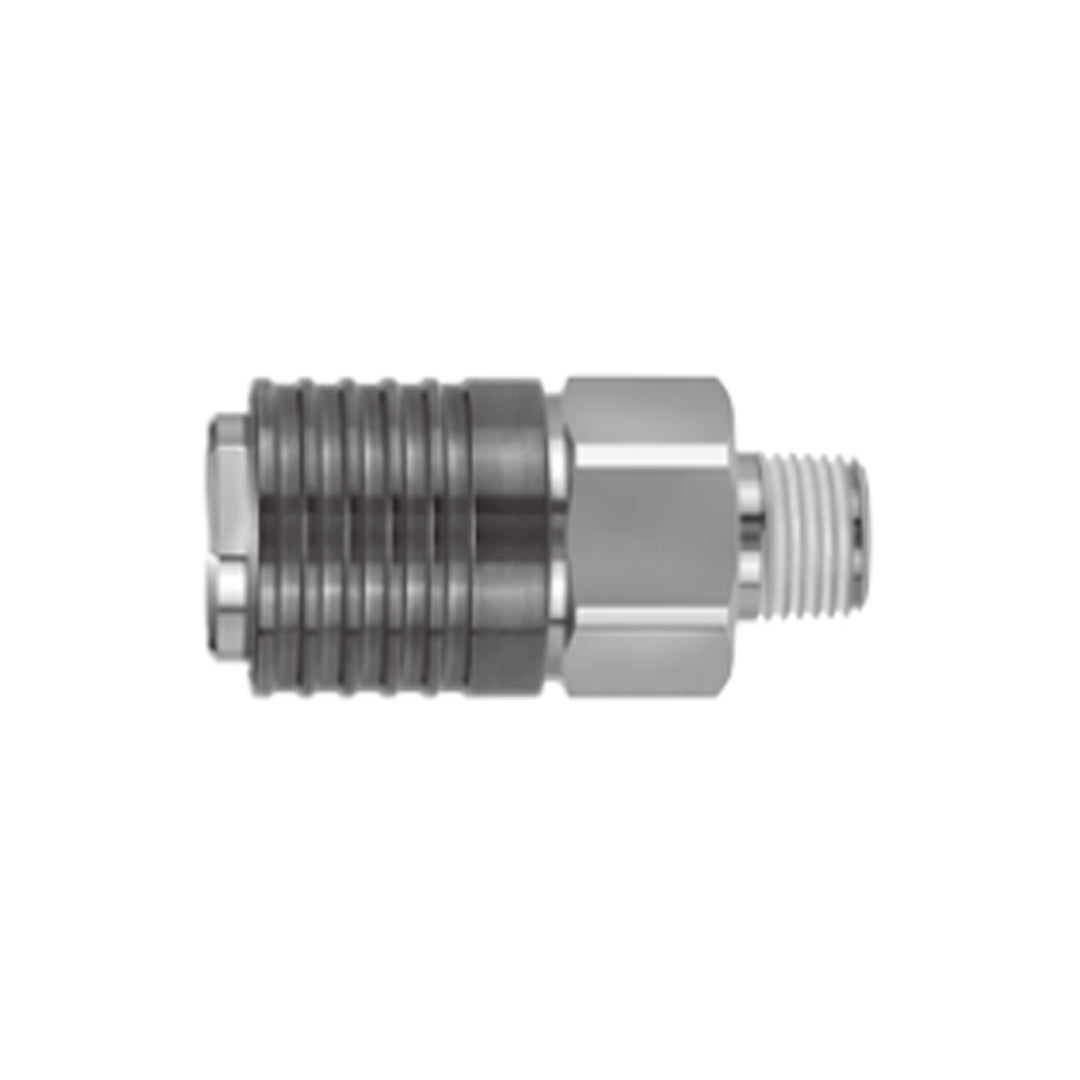

ข้อต่อลม Fittings SMC Quick Connect code KKA3S-03M

ข้อต่อแบบ S Coupler รุ่น KKA Series จาก SMC เป็นข้อต่อสแตนเลสคุณภาพสูงสำหรับงานลมและน้ำ ที่ออกแบบให้ถอดต่อได้รวดเร็วด้วยระบบ Quick Connect ทั้งฝั่งปลั๊ก (Plug) และซ็อกเก็ต (Socket) พร้อม วาล์วกันย้อน (Check Valve) ภายในที่ช่วยลดการรั่วไหลของของไหลและลดการเกิดหยดน้ำเมื่อตัดการเชื่อมต่อ (Liquid Dripping 0.005–0.77 cm³ ต่อครั้ง) ตัวข้อต่อทำจาก Stainless Steel 304 พร้อมซีล Fluororubber (Special FKM) เคลือบฟลูออรีนป้องกันการสึกหรอและเพิ่มความลื่นในการใช้งาน เหมาะกับงานในสภาพแวดล้อมที่มีความชื้นสูงหรือสภาพแวดล้อมกัดกร่อน เช่น งานกระบวนการอาหาร อุตสาหกรรมเคมี และอุปกรณ์ที่ไม่สามารถใช้ทองแดงหรือสังกะสีได้

คุณสมบัติ

• วัสดุสแตนเลส 304 ทั้งตัว ทนการกัดกร่อนสูง ใช้ได้ในสภาพแวดล้อมรุนแรง
• ระบบ Quick Connect ถอดและเชื่อมต่อได้รวดเร็ว ปลอดภัย
• มีวาล์วกันย้อนในตัว ลดการรั่วของอากาศและของไหลเมื่อถอดออก
• ลดการเกิดหยดน้ำและการดูดอากาศ (Liquid Drip ต่ำสุดเพียง 0.005 cm³)
• ไม่ต้องใช้จาระบี (Grease-free) ชิ้นส่วนเลื่อนเคลือบฟลูออรีนเพื่อความลื่น
• รองรับอุณหภูมิสูงถึง 150°C เหมาะสำหรับงานที่มีน้ำร้อนหรือแรงดันสูง
• ใช้งานได้ทั้งน้ำ อากาศ และไนโตรเจน (Water / Air / N₂)
• ปลอดทองแดง (Copper-free) ใช้ได้ในระบบที่ต้องการความสะอาดสูง
• ผ่านมาตรฐาน RoHS เป็นมิตรต่อสิ่งแวดล้อม

ข้อมูลจำเพาะ

• ซีรีส์ KKA Series
• ประเภท Stainless Steel S Coupler (Plug & Socket)
• ของไหลที่ใช้ได้ น้ำ (Water), อากาศ (Air), ไนโตรเจน (N₂)
• แรงดันใช้งาน KKA2/3: −100 kPa ถึง 1 MPa, KKA4–9: 0 ถึง 1 MPa
• แรงดันทดสอบ 10 MPa
• อุณหภูมิใช้งาน −5 ถึง 150°C (ห้ามใช้กับไอน้ำ)
• โครงสร้าง มีวาล์วกันย้อนในตัว (เลือกได้ทั้งแบบมี/ไม่มีวาล์ว)
• วัสดุตัวเรือน Stainless Steel 304
• วัสดุซีล Fluororubber (Special FKM)
• การหล่อลื่น ไม่มีการใช้จาระบี (Non-greased, Fluorine Coated)
• การรั่วไหลของของเหลว 0.005–0.77 cm³ ต่อการถอดแต่ละครั้ง
• ปริมาณอากาศแทรก 0.02–2.7 cm³ ต่อการเชื่อมต่อแต่ละครั้ง
• ขนาดพอร์ต M5, R1/8–R1½ (ตามรุ่น)
• ชนิดเกลียว Male/Female Thread
• มาตรฐานสิ่งแวดล้อม RoHS Compliant

Body size	Model	T Connection port size	H Width across flats	øD	L	A	Min. bore size	Effective area (mm²)	Weight (g)
M5	KKA2S-M5M	M5	9	9.5	25.2	22.2	2.5	*	6.8
	-01M	R 1/8	10		27.1	24	3.3		8.4
1/8	KKA3S-01M	R 1/8	17	18.5	38.1	34.1	5.9	18.5	38.5
	-02M	R 1/4			41.1	35.1			41.8
	-03M	R 3/8			42.1	35.6			46.3
1/4	KKA4S-02M	R 1/4	22	24.2	46.0	40.5	7.7	31.8	76.8
	-03M	R 3/8			47.0	40.5			78.5
	-04M	R 1/2			50.0	42.0			86.6
1/2	KKA6S-03M	R 3/8	30	30.7	51.4	44.9	10.2	55.3	149.1
	-04M	R 1/2			54.4	46.4			160.4
	-06M	R 3/4			56.4	46.9			184.8
3/4	KKA7S-04M	R 1/2	36	42.5	76.3	68.1	13.6	101.5	426.1
	-06M	R 3/4			79.3	69.8			457.8
	-10M	R 1			82.8	72.4			514.0
1	KKA8S-06M	R 3/4	46	55	94.9	85.4	17.6	169.9	873.5
	-10M	R 1			98.4	88.0			931.1
	-12M	R 1 1/4			100.4	87.7			1012.9
1 1/4	KKA9S-10M	R 1	63	69	125.5	115.1	22.0	264.9	1680.7
	-12M	R 1 1/4			127.5	114.8	25.1	344.9	1758.1
	-14M	R 1 1/2			127.5	114.8			1819.4

ข้อมูลทางเทคนิค

Fluid	Water, Air, N₂
Operating pressure range (Note 1)	KKA2/3: -100 kPa to 1 MPa KKA4/6/7/8/9: 0 to 1 MPa
Proof pressure	10 MPa
Ambient and fluid temperature	-5 to 150°C (No freezing) Note) This product should not be used with steam.
Non-greased specification	No grease is used. (Rubber, Metal sliding parts: Fluorine coated)
Material	Metal part: Stainless steel 304, Rubber material: Fluororubber (Special FKM)
Seal	With male thread sealant

เอกสารข้อมูล

ข้อต่อลม Fittings SMC Quick Connect code KKA3S-03M Data sheet
