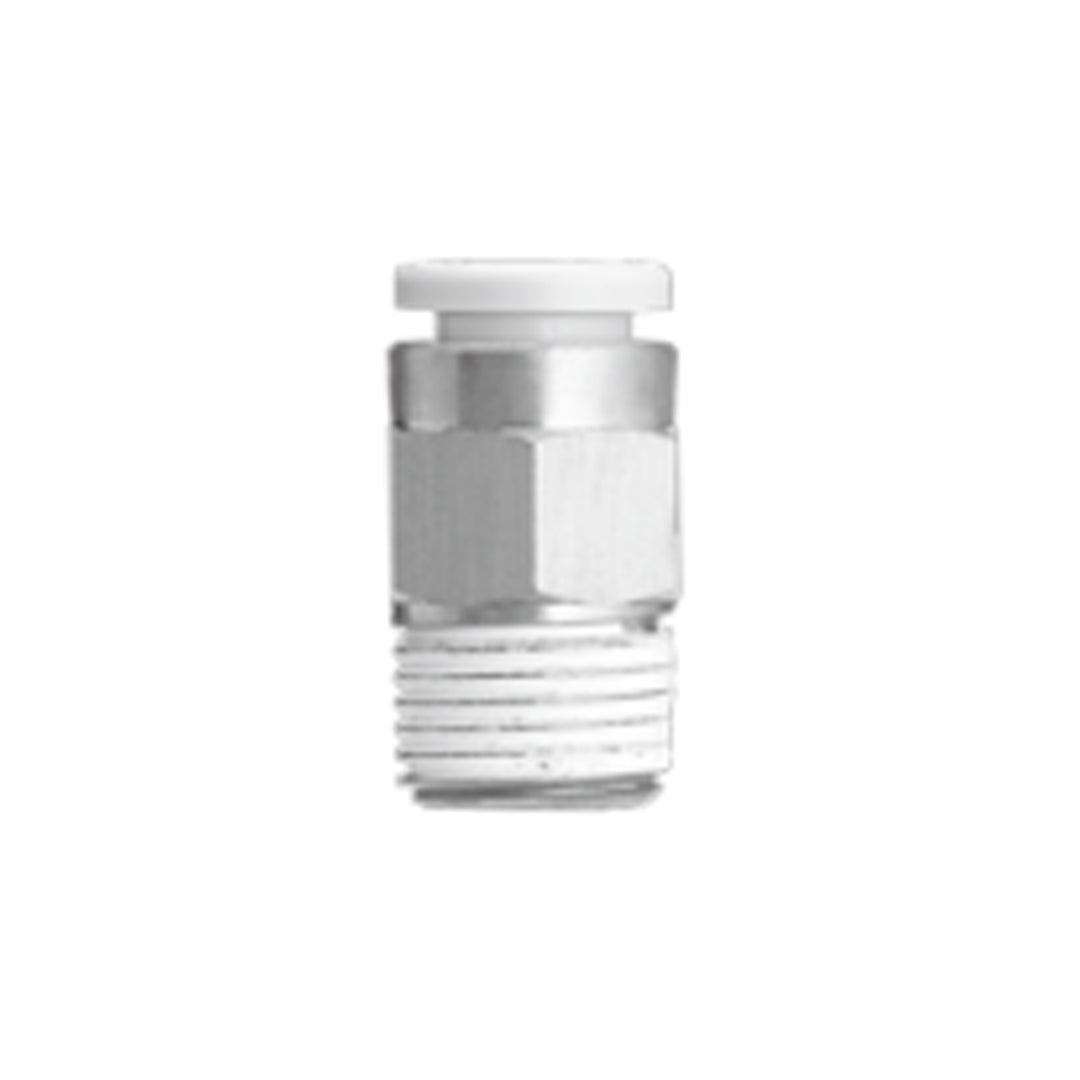

ข้อต่อลม Fittings SMC One-touch Fittings code KQ2H08-02_S

SMC Fittings One-touch Fittings KQ2 คือข้อต่อท่อแบบเร็วที่ออกแบบมาเพื่อให้การเชื่อมต่อและถอดสายลมเป็นเรื่องง่ายและรวดเร็ว ด้วยระบบล็อกแบบ One-touch เพียงแค่สอดท่อเข้าไปก็สามารถติดตั้งได้ทันทีโดยไม่ต้องใช้เครื่องมือพิเศษ ช่วยลดเวลาในการติดตั้งและบำรุงรักษา รองรับแรงดันลมและอุณหภูมิที่หลากหลาย มีความทนทานสูงต่อการรั่วซึมและการสึกหรอ เหมาะสำหรับงานนิวเมติกส์ในโรงงานอุตสาหกรรมที่ต้องการความแม่นยำและประสิทธิภาพสูงในการเชื่อมต่อระบบลม

คุณสมบัติ

• สามารถใช้ในสุญญากาศได้ถึง –100 กิโลปาสกาล
• ชนิดของตัวเรือน: รวม 51 รุ่น
• วัสดุเกลียว/การเคลือบพื้นผิว (เคลือบหรือไม่เคลือบ): 2 ชนิด
• การเคลือบผิวที่เลือกได้: ทองเหลือง (ไม่ชุบ), ทองเหลืองชุบนิกเกิลแบบไร้ไฟฟ้า
• เส้นผ่านศูนย์กลางภายนอกของท่อที่ใช้ได้

ข้อมูลจำเพาะ

• ชนิดกลม ระบบเมตริก: เส้นผ่านศูนย์กลาง (O.D.) 2, 3.2, 4, 6, 8, 10, 12, 16 มม.
• ชนิดกลม ระบบนิ้ว: เส้นผ่านศูนย์กลาง (O.D.) 1/8'', 5/32'', 3/16'', 1/4'', 5/16'', 3/8'', 1/2''
• ชนิดวงรี ระบบเมตริก: เส้นผ่านศูนย์กลาง (O.D.) 3.2, 4, 6 มม.
• ชนิดวงรี ระบบนิ้ว: เส้นผ่านศูนย์กลาง (O.D.) 1/8'', 5/32'', 3/16''
• เกลียวเชื่อมต่อ ระบบเมตริก: M3, M5, M6
• เกลียวเชื่อมต่อ R, Rc: 1/8, 1/4, 3/8, 1/2
• เกลียวเชื่อมต่อ G: 1/8, 1/4, 3/8, 1/2
• เกลียวเชื่อมต่อ NPT: 10-32UNF, 1/16, 1/8, 1/4, 3/8, 1/2
• เกลียวเชื่อมต่อ Uni (เกลียวสากล): 1/8, 1/4, 3/8, 1/2
• ซีลด้วยน้ำยา/ปะเก็น
• ซีลด้วยการประกบหน้าผิว (Face seal)
• ซีลด้วยปะเก็น (สำหรับเกลียว Uni)

Applicable tubing O.D. [mm]	Connection thread R	Model	H (Width across flats)	ØD	L	A *1	M	Effective area [mm²]		Min. port size	Weight [g]
								Nylon	Urethane
Ø3.2	1/8	KQ2H23-01☐S	10	6.7	14	10.9	13.3	3.4	2.9	2.5	6
Ø4	1/8	KQ2H04-01☐S	10	7.7	14.3	11.2	13.3	4.8	3.4	3	5.3
	1/4	KQ2H04-02☐S	14	7.7	16.7	12	13.3	4.8	3.4	3	14.6
Ø6	1/8	KQ2H06-01☐S	10	9.7	18.4	15.3	13.3	13.1	10.4	4.5	5.8
	1/4	KQ2H06-02☐S	14	9.7	16.7	12	13.3	13.1	10.4	4.5	12.5
	3/8	KQ2H06-03☐S	17	9.7	18.1	13	13.3	13.1	10.4	4.5	24.5
Ø8	1/8	KQ2H08-01☐S	13	13	22.5	19.4	14.2	26.1	18	6	11.9
	1/4	KQ2H08-02☐S	14	13	22	17.3	14.2	26.1	18	6	13.9
	3/8	KQ2H08-03☐S	17	13	18.1	13	14.2	26.1	18	6	21
Ø10	1/8	KQ2H10-01☐S	17	15.6	23.8	20.7	15.6	26.1	26.1	6	16.9
	1/4	KQ2H10-02☐S	17	15.6	27.3	22.6	15.6	41.5	29.5	7.5	22.1
	3/8	KQ2H10-03☐S	17	15.6	23.5	18.4	15.6	41.5	29.5	7.5	22.5
	1/2	KQ2H10-04☐S	22	15.6	22.3	15.9	15.6	41.5	29.5	7.5	44.7
Ø12	1/4	KQ2H12-02☐S	19	18.2	28.7	24	17	58.3	46.1	9	24.3
	3/8	KQ2H12-03☐S	19	18.2	25.9	20.8	17	58.3	46.1	9	25.2
	1/2	KQ2H12-04☐S	22	18.2	22.3	15.9	17	58.3	46.1	9	37.7
Ø16	1/4	KQ2H16-02☐S	24	23.6	32.5	27.8	20.6	58.3	58.3	9	37.4
	3/8	KQ2H16-03☐S	24	23.6	33.1	28	20.6	81	67	11	42.4
	1/2	KQ2H16-04☐S	24	23.6	32.1	25.7	20.6	113	67	13	44.6

ข้อมูลทางเทคนิค

Fluid	Air, Water *1 *2
Operating pressure range *3	-100 kPa to 1 MPa
Proof pressure (at 23°C)	3 MPa
Ambient and fluid temperature	-5 to 60°C, Water: 0 to 40°C (No freezing)
Thread	Mounting section	JIS B0203 (Taper thread for piping) JIS B0205 (Metric coarse thread)
	Nut section	JIS B0205 (Metric fine thread)
Seal on the threads	With sealant

เอกสารข้อมูล

ข้อต่อลม Fittings SMC One-touch Fittings code KQ2H08-02_S Data sheet
