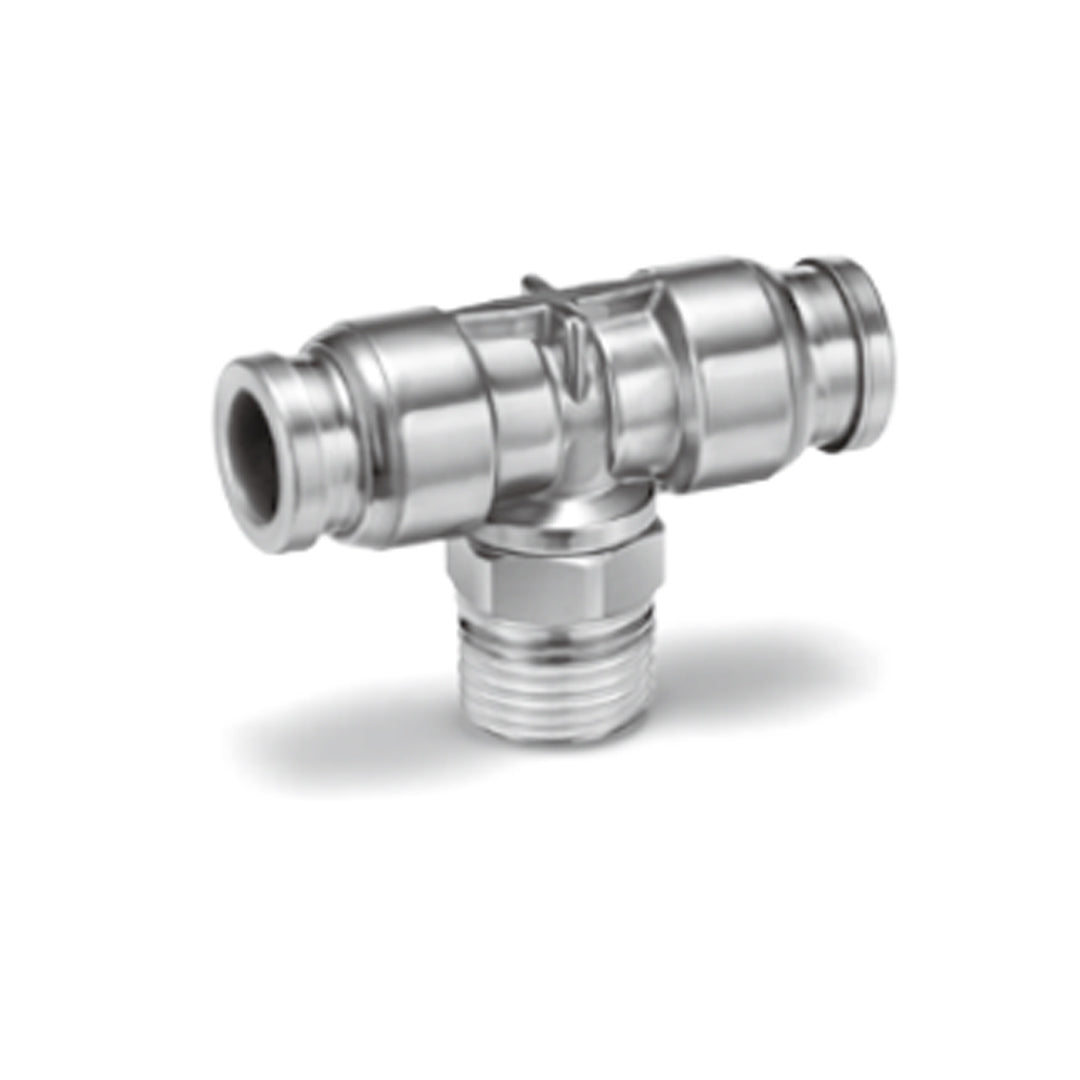

ข้อต่อลม Fittings SMC One-touch code KQG2T16-03S

ข้อต่อลม SMC รุ่น KQG2 Series ผลิตจาก สแตนเลสเกรด 316 ทั้งตัว มอบความทนทานสูงต่อการกัดกร่อน เหมาะสำหรับงานที่ต้องการความสะอาดสูง เช่น อุตสาหกรรมอาหาร เครื่องดื่ม ยา และเซมิคอนดักเตอร์ โครงสร้างแบบ One-touch ช่วยให้ติดตั้งและถอดท่อได้อย่างรวดเร็วโดยไม่ต้องใช้เครื่องมือพิเศษ ตัวข้อต่อมีขนาดกะทัดรัด น้ำหนักเบากว่ารุ่นก่อนถึง 62% และสั้นลง 30% พร้อมวัสดุซีล Special FKM (ทนไอน้ำและอุณหภูมิสูง) ใช้งานได้ทั้งกับ ลม น้ำ ไนโตรเจน และไอน้ำ โดยไม่ต้องใช้สารหล่อลื่น (Grease-free) และผ่านมาตรฐาน Japan Food Sanitation Law เหมาะอย่างยิ่งสำหรับระบบลมที่ต้องการความปลอดภัยและความสะอาดสูง

คุณสมบัติ

• วัสดุสแตนเลส 316 ทั้งตัว ทนการกัดกร่อนสูง เหมาะสำหรับงานสะอาด
• ขนาดกะทัดรัดและน้ำหนักเบา กว่ารุ่นก่อน (สั้นลง ~30%, เบาลง ~62%)
• ซีลพิเศษ FKM ทนความร้อนสูงถึง 150°C และใช้งานกับไอน้ำได้
• รองรับของไหลหลายชนิด เช่น อากาศ, ไนโตรเจน, น้ำ, ไอน้ำ
• ไม่ต้องหล่อลื่น (Grease-free) ลดการปนเปื้อนในระบบ
• รองรับท่อหลายประเภท เช่น FEP, PFA, Nylon, Soft Nylon, Polyurethane, Polyolefin
• ผ่านมาตรฐาน Japan Food Sanitation Law และ RoHS ปลอดภัยในงานอาหารและยา
• มีเกลียวให้เลือกหลากหลาย (M, R, Rc, UNF, NPT) สำหรับทั้งระบบ Metric และ Inch

ข้อมูลจำเพาะ

• ซีรีส์ KQG2 Series
• วัสดุหลัก Stainless Steel 316
• วัสดุซีล Special FKM (Fluoro-coated)
• ของไหลที่ใช้ได้ Air, N₂, Water, Steam
• แรงดันใช้งาน −100 kPa ถึง 1 MPa
• แรงดันทดสอบ 3 MPa
• อุณหภูมิของของไหล −5 ถึง 150°C (ไม่ให้แข็งตัว)
• การหล่อลื่น Grease-free
• ซีลเกลียว มีซีลในตัว (With Sealant)
• ขนาดท่อที่รองรับ Ø3.2–Ø16 mm (Metric) / 1/8"–1/2" (Inch)
• วัสดุท่อที่รองรับ FEP, PFA, Nylon, Soft Nylon, Polyurethane, Polyolefin
• การรับรองมาตรฐาน Japan Food Sanitation Law, RoHS
• อุณหภูมิท่อที่เหมาะสม FEP: 80°C+, PFA: 120°C+
• รุ่นย่อย Male Connector, Elbow, Union, Tee, Bulkhead, Reducer, Plug ฯลฯ

Applicable tubing O.D. (mm)	Connection thread R, M	Model	H (Width across flat)	Note 1) ØD	L1	L2	A*	M	Note 2) Effective area	Weight (g)
ø3.2	M5 x 0.8	KQG2T23-M5	8	8.3	13.1	14.8	16	12	3.2	8.1
	1/8	KQG2T23-01S	10		13.6	14.9	15.9		3.4	9.4
	1/4	KQG2T23-02S			13.6	18.7	18.1			17.7
ø4	M5 x 0.8	KQG2T04-M5	8	9.1	13.7	15.2	16.8	12.6	4.5	9
	1/8	KQG2T04-01S	10		14.4	15.3	16.7		6	10.4
	1/4	KQG2T04-02S			14.4	19.1	18.9			18.8
ø6	M5 x 0.8	KQG2T06-M5	8	11.4	14.7	16.3	19	13.6	4.5	11.9
	1/8	KQG2T06-01S	10		15.9	16.4			13.9	13.4
	1/4	KQG2T06-02S			15.9	20.2	21.2		13.9	21.8
	3/8	KQG2T06-03S	17		15.9	21.6	22.2		13.9	33.3
ø8	1/8	KQG2T08-01S	12	13.7	18.6	18.3	22	16.1	26.3	20
	1/4	KQG2T08-02S	14		19.1	21.5	23.6			25.5
	3/8	KQG2T08-03S	17		19.1	22.9	24.6			36.8
ø10	1/8	KQG2T10-01S	12	16.6	20	19.7	24.9	17	40.8	28.4
	1/4	KQG2T10-02S	14		21	22.9	26.5			31.1
	3/8	KQG2T10-03S	17		21	24.3	27.5			41.4
	1/2	KQG2T10-04S	22		21	28.5	30.4			68
ø12	1/4	KQG2T12-02S	14	18.7	22.6	24	28.6	18.6	57.2	37.8
	3/8	KQG2T12-03S	17		23.6	25.3	29.5			39.3
	1/2	KQG2T12-04S	22		23.6	29.5	32.4			68.8
ø16	3/8	KQG2T16-03S	19	24.6	26.3	28	34.5	20.8	71	63.7
	1/2	KQG2T16-04S	22		27.3	31.8	37		100	77.6

ข้อมูลทางเทคนิค

Fluid	Air, N2, Water, Steam Note 1) Note 2)
Operating pressure range Note 3)	-100 kPa to 1 MPa Note 4)
Proof pressure	3.0 MPa
Ambient and fluid temperature Note 5)	-5 to 150°C (No freezing) Note 4)
Lubricant	Grease-free specification
Seal on the threads	With sealant

เอกสารข้อมูล

ข้อต่อลม Fittings SMC One-touch code KQG2T16-03S Data sheet
