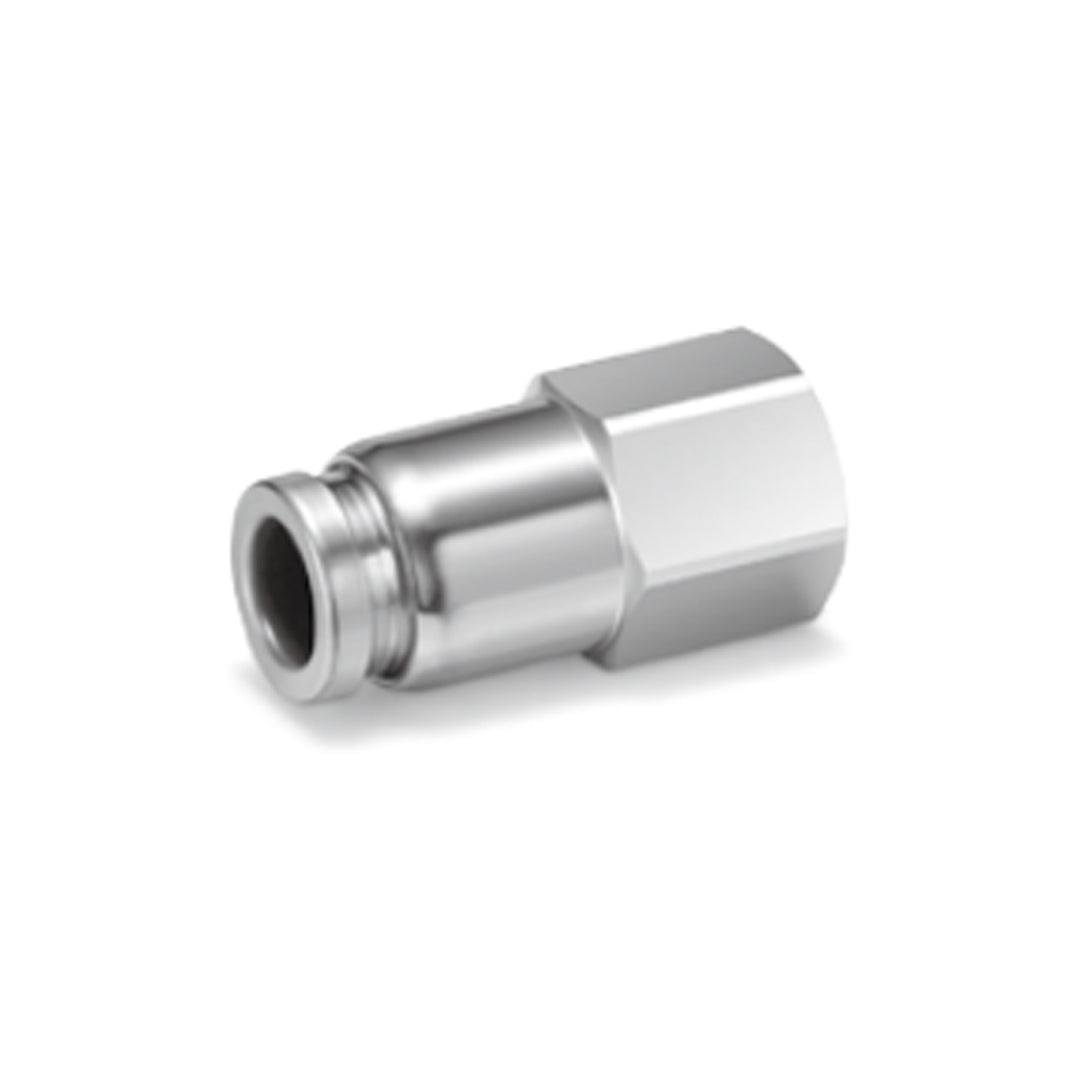

ข้อต่อลม Fittings SMC One-touch code KQG2F10-02

ข้อต่อลม SMC รุ่น KQG2 Series ผลิตจาก สแตนเลสเกรด 316 ทั้งตัว มอบความทนทานสูงต่อการกัดกร่อน เหมาะสำหรับงานที่ต้องการความสะอาดสูง เช่น อุตสาหกรรมอาหาร เครื่องดื่ม ยา และเซมิคอนดักเตอร์ โครงสร้างแบบ One-touch ช่วยให้ติดตั้งและถอดท่อได้อย่างรวดเร็วโดยไม่ต้องใช้เครื่องมือพิเศษ ตัวข้อต่อมีขนาดกะทัดรัด น้ำหนักเบากว่ารุ่นก่อนถึง 62% และสั้นลง 30% พร้อมวัสดุซีล Special FKM (ทนไอน้ำและอุณหภูมิสูง) ใช้งานได้ทั้งกับ ลม น้ำ ไนโตรเจน และไอน้ำ โดยไม่ต้องใช้สารหล่อลื่น (Grease-free) และผ่านมาตรฐาน Japan Food Sanitation Law เหมาะอย่างยิ่งสำหรับระบบลมที่ต้องการความปลอดภัยและความสะอาดสูง

คุณสมบัติ

• วัสดุสแตนเลส 316 ทั้งตัว ทนการกัดกร่อนสูง เหมาะสำหรับงานสะอาด
• ขนาดกะทัดรัดและน้ำหนักเบา กว่ารุ่นก่อน (สั้นลง ~30%, เบาลง ~62%)
• ซีลพิเศษ FKM ทนความร้อนสูงถึง 150°C และใช้งานกับไอน้ำได้
• รองรับของไหลหลายชนิด เช่น อากาศ, ไนโตรเจน, น้ำ, ไอน้ำ
• ไม่ต้องหล่อลื่น (Grease-free) ลดการปนเปื้อนในระบบ
• รองรับท่อหลายประเภท เช่น FEP, PFA, Nylon, Soft Nylon, Polyurethane, Polyolefin
• ผ่านมาตรฐาน Japan Food Sanitation Law และ RoHS ปลอดภัยในงานอาหารและยา
• มีเกลียวให้เลือกหลากหลาย (M, R, Rc, UNF, NPT) สำหรับทั้งระบบ Metric และ Inch

ข้อมูลจำเพาะ

• ซีรีส์ KQG2 Series
• วัสดุหลัก Stainless Steel 316
• วัสดุซีล Special FKM (Fluoro-coated)
• ของไหลที่ใช้ได้ Air, N₂, Water, Steam
• แรงดันใช้งาน −100 kPa ถึง 1 MPa
• แรงดันทดสอบ 3 MPa
• อุณหภูมิของของไหล −5 ถึง 150°C (ไม่ให้แข็งตัว)
• การหล่อลื่น Grease-free
• ซีลเกลียว มีซีลในตัว (With Sealant)
• ขนาดท่อที่รองรับ Ø3.2–Ø16 mm (Metric) / 1/8"–1/2" (Inch)
• วัสดุท่อที่รองรับ FEP, PFA, Nylon, Soft Nylon, Polyurethane, Polyolefin
• การรับรองมาตรฐาน Japan Food Sanitation Law, RoHS
• อุณหภูมิท่อที่เหมาะสม FEP: 80°C+, PFA: 120°C+
• รุ่นย่อย Male Connector, Elbow, Union, Tee, Bulkhead, Reducer, Plug ฯลฯ

Applicable tubing øO.D. (mm)	Connection thread Rc	Model	H (Width across flat)	Note 1) øD	L1	L2	M	Note 2) Effective area (mm²)	Weight (g)
ø3.2	1/8	KQG2F23-01	12	8	23.3	9.8	12	3.4	8.9
ø4	1/8	KQG2F04-01	12	8.7	23.7	9.8	12.6	5.6	9.2
	1/4	KQG2F04-02	17		28.7	13.2			21.6
ø6	1/8	KQG2F06-01	12	11.1	24.2	10	13.6	13.1	10.5
	1/4	KQG2F06-02	17		29.2	13.4			23.1
	3/8	KQG2F06-03	19		30.6	14.2			24.5
ø8	1/8	KQG2F08-01	14	13.4	26.3	9.6	16.1	26.1	16.3
	1/4	KQG2F08-02	17		31.3	13.7			25.5
	3/8	KQG2F08-03	19		32.7	14.4			27
ø10	1/4	KQG2F10-02	17	16.4	31.6	13.9	17	41.5	28.8
	3/8	KQG2F10-03	19		33	14.7			30.4
ø12	1/4	KQG2F12-02	19	18.5	32.6	13.3	18.6	58.3	37.5
	3/8	KQG2F12-03	19		34	14.7			32.3
	1/2	KQG2F12-04	24		39.3	18.4			50.2
ø16	3/8	KQG2F16-03	24	24.6	35.3	13.5	20.8	81	59.7
	1/2	KQG2F16-04	24		40.6	18.8		113	109.4

ข้อมูลทางเทคนิค

Fluid	Air, N2, Water, Steam Note 1) Note 2)
Operating pressure range Note 3)	-100 kPa to 1 MPa Note 4)
Proof pressure	3.0 MPa
Ambient and fluid temperature Note 5)	-5 to 150°C (No freezing) Note 4)
Lubricant	Grease-free specification
Seal on the threads	With sealant

เอกสารข้อมูล

ข้อต่อลม Fittings SMC One-touch code KQG2F10-02 Data sheet
