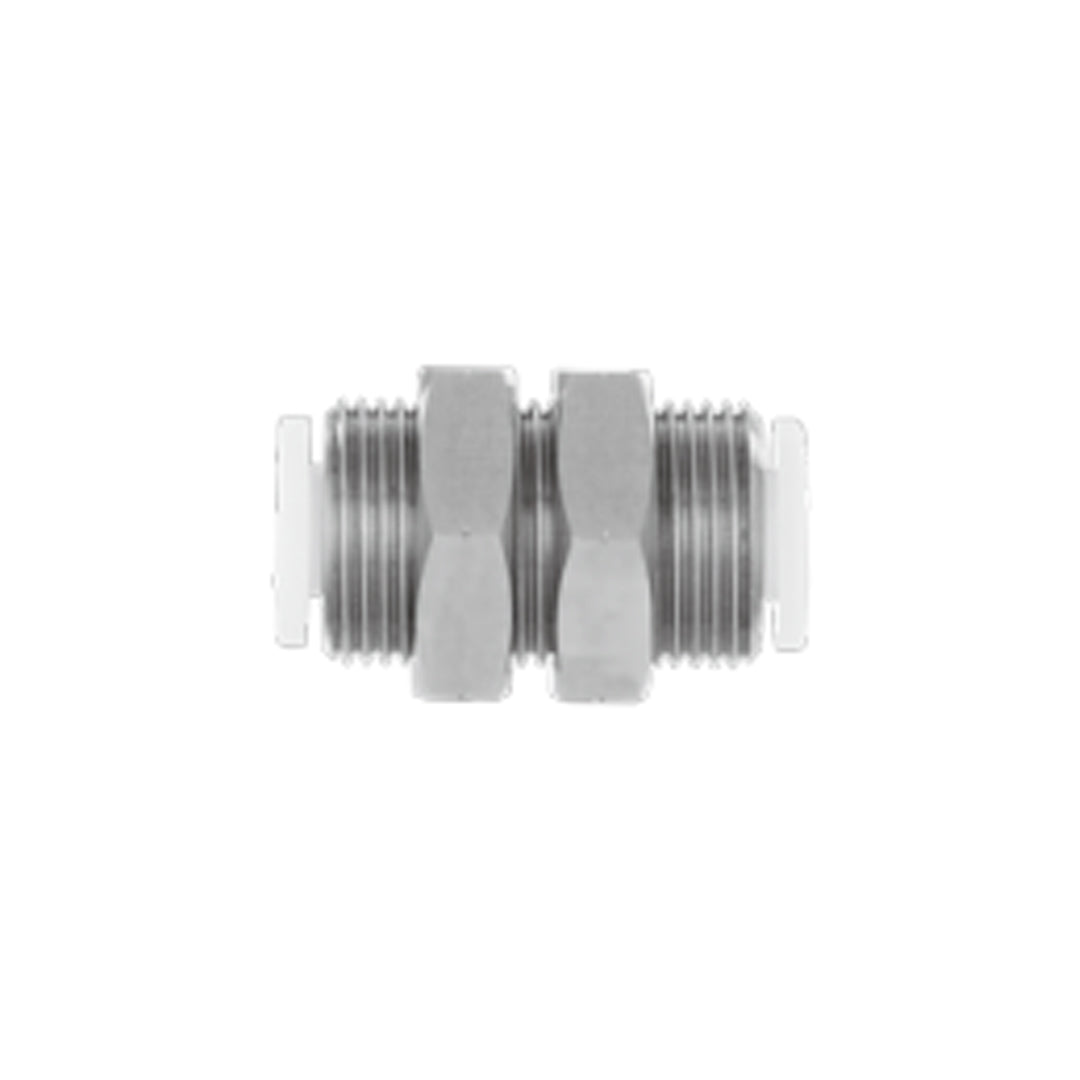

ข้อต่อลม Fittings SMC One-touch code KQ2E12-00G

ข้อต่อแบบ One-touch รุ่น KQ2-G Series จาก SMC เป็นฟิตติ้งแบบกะทัดรัดที่ออกแบบให้ติดตั้งง่าย ถอดท่อสะดวก และให้แรงยึดท่อสูง เหมาะสำหรับระบบลมในงานอุตสาหกรรมทั่วไป ตัวเรือนผลิตจากวัสดุ PBT คุณภาพสูง น้ำหนักเบา ทนแรงกระแทกและการกัดกร่อน พร้อมส่วนเกลียว ทองเหลืองเคลือบนิกเกิลไร้ไฟฟ้า (Electroless Nickel Plating) เพื่อเพิ่มความทนทานต่อสภาพแวดล้อม ข้อต่อมีซีลเกลียวในตัว (Thread Sealant) ไม่ต้องพันเทปก่อนติดตั้ง ใช้งานได้กับท่อหลายชนิด เช่น Nylon, Soft Nylon, Polyurethane รองรับแรงดันตั้งแต่สูญญากาศถึง 1 MPa และมีให้เลือกหลากหลายแบบ เช่น ข้อตรง ข้องอ ยูเนียน ที วาย และแบบลดขนาด

คุณสมบัติ

• ขนาดกะทัดรัดและน้ำหนักเบา เหมาะกับพื้นที่ติดตั้งจำกัด
• ติดตั้งง่ายแบบ One-touch ปลดท่อได้รวดเร็วโดยไม่ทำลายท่อ
• มีซีลเกลียวในตัว ไม่ต้องพันเทปก่อนติดตั้ง
• แรงยึดท่อสูง ป้องกันการหลุดรั่ว แม้ในแรงดันสูง
• รองรับแรงดันตั้งแต่สูญญากาศถึง 1 MPa
• วัสดุคุณภาพสูง ตัวเรือน PBT และเกลียวทองเหลืองเคลือบนิกเกิล
• ใช้งานได้กับท่อหลายชนิด Nylon, Soft Nylon, Polyurethane
• หมุนปรับมุมได้อิสระ สำหรับรุ่นเกลียวหมุน (Swivel Type)
• ผ่านมาตรฐาน RoHS ปลอดสารต้องห้ามในงานอุตสาหกรรม

ข้อมูลจำเพาะ

• ซีรีส์ KQ2-G Series
• ประเภท Compact One-touch Fittings
• ของไหลที่ใช้ได้ อากาศ (Air)
• แรงดันใช้งาน −100 kPa ถึง 1 MPa
• แรงดันทดสอบ 3 MPa
• อุณหภูมิใช้งาน −5 ถึง 60°C (ห้ามแช่แข็ง)
• วัสดุตัวเรือน PBT (Polybutylene Terephthalate)
• วัสดุโลหะ ทองเหลือง C3604 เคลือบนิกเกิลไร้ไฟฟ้า
• วัสดุซีลและโอริง NBR
• ขนาดท่อที่รองรับ Ø3.2–Ø16 mm
• วัสดุท่อที่ใช้ได้ Nylon, Soft Nylon, Polyurethane
• ชนิดเกลียว M, R, Rc, G, NPT, UNF
• มาตรฐานสิ่งแวดล้อม RoHS Compliant
• คุณสมบัติพิเศษ Built-in Sealant, Compact Size, High Tube Retention

Applicable tubing O.D. [mm]	Model	T (M)	H (Width across flats)	Release button dimensions		L	Mounting hole	M	Effective area [mm²]		Min. port size	Weight [g]
				X (X)	Y				Nylon	Urethane
ø4	KQ2E04-00G1	M12 x 1	14	7.7	10	27.3	13	13.3	5.6	4	3	22.9
ø6	KQ2E06-00G1	M14 x 1	17	9.7	12	27.3	15	13.3	13.1	10.4	4.5	28
ø8	KQ2E08-00G	M16 x 1	19	13	—	29.1	17	14.2	26.1	18	6	34
ø10	KQ2E10-00G	M20 x 1	24	15.6	—	31.9	21	15.6	41.5	29.5	7.5	64.4
ø12	KQ2E12-00G	M22 x 1	27	18.2	—	34.7	23	17	58.3	46.1	9	63.8
ø16	KQ2E16-00G	M28 x 1.5	32	23.6	—	41.9	29	20.6	113	67	13	120.1

ข้อมูลทางเทคนิค

Fluid		Air, Water *1 *2
Operating pressure range *3		-100 kPa to 1 MPa
Proof pressure (at 23°C)		3 MPa
Ambient and fluid temperature		-5 to 60°C, Water: 0 to 40°C (No freezing)
Thread	Mounting section	JIS B 0203 (Taper thread for piping)
		JIS B 0205 (Metric coarse thread)
	Nut section	JIS B 0205 (Metric fine thread)
Seal on the threads		With sealant

เอกสารข้อมูล

ข้อต่อลม Fittings SMC One-touch code KQ2E12-00G Data sheet
