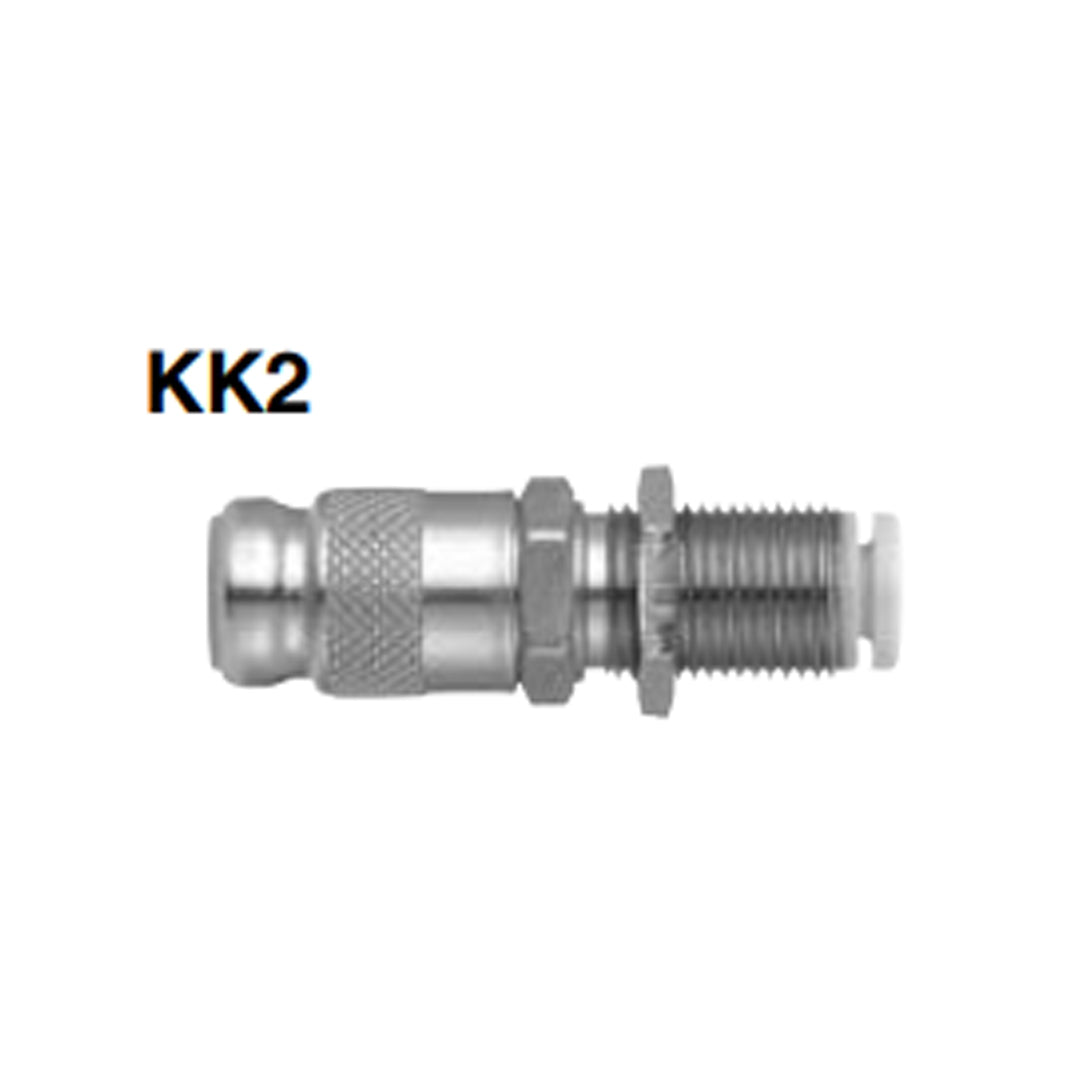

ข้อต่อลม Fittings SMC One-touch code KK2S-06E

ข้อต่อเร็วแบบ One-touch รุ่น KK / KKH Series จาก SMC ออกแบบมาเพื่อการเชื่อมต่อและถอดท่อได้อย่างรวดเร็วโดยไม่ต้องปิดแรงดัน เหมาะสำหรับระบบลมที่ต้องการความสะดวกและประสิทธิภาพสูง เช่น สายการผลิตที่มีการถอดเปลี่ยนอุปกรณ์บ่อย ตัวเรือนผลิตจาก ทองเหลืองชุบนิกเกิลไร้ไฟฟ้า (Electroless Nickel Plated Brass) ทนทานต่อการกัดกร่อน พร้อมระบบซีลอัตโนมัติ (Self-seal Mechanism) ที่ป้องกันการรั่วไหลของอากาศขณะถอดท่อ มีให้เลือกทั้งแบบ Straight, Elbow, Tee, Plug และ Adaptor เพื่อรองรับการใช้งานในพื้นที่ต่าง ๆ ได้อย่างยืดหยุ่น

คุณสมบัติ

• ระบบ One-touch ถอด-ต่อท่อได้รวดเร็ว ไม่ต้องใช้เครื่องมือ
• มี Self-seal Mechanism ปิดการไหลของลมอัตโนมัติเมื่อถอดท่อ
• เหมาะสำหรับงานที่ต้องถอดเปลี่ยนอุปกรณ์บ่อย เช่น ระบบทดสอบ หรือเครื่องจักรอัตโนมัติ
• ตัวเรือนทองเหลืองชุบนิกเกิลไร้ไฟฟ้า ป้องกันการกัดกร่อน
• ทนแรงดันสูง ใช้งานได้ตั้งแต่ สูญญากาศถึง 1 MPa
• มีรุ่น KKH Series สำหรับการใช้งานแรงดันสูงและงานที่ต้องการความแข็งแรงเพิ่มขึ้น
• ได้มาตรฐาน RoHS และรองรับการใช้งานกับท่อหลายประเภท เช่น Nylon, Soft Nylon, Polyurethane

ข้อมูลจำเพาะ

• ซีรีส์ KK / KKH Series
• ประเภท One-touch Self-seal Fittings
• ของไหลที่ใช้ได้ อากาศ (Air)
• แรงดันใช้งาน 0–1 MPa
• แรงดันทดสอบ 3 MPa
• อุณหภูมิใช้งาน −5 ถึง 60°C (ห้ามแช่แข็ง)
• ขนาดท่อที่รองรับ Ø4, Ø6, Ø8, Ø10, Ø12 mm
• วัสดุตัวเรือน ทองเหลือง C3604 ชุบนิกเกิลไร้ไฟฟ้า
• วัสดุ Collet / ปุ่มปลดล็อก POM
• วัสดุซีล NBR
• มาตรฐานเกลียว JIS B0203 (Taper) / JIS B0205 (Metric Fine Thread)
• คุณสมบัติพิเศษ ระบบซีลอัตโนมัติ (Self-seal), ป้องกันการรั่ว, ถอดง่าย ไม่ต้องปิดแรงดัน
• การรับรองมาตรฐาน RoHS Compliant

Body size	Model	Applicable tubing O.D.	T Threads	H1 Width across flats	H2 Width across flats	øD	L1	L2 When connected	L3	M	Min. bore size	Effective area $\text{mm}^2$		Weight g
												Urethane tubing	Nylon tubing
M5	KK2S-23E	ø3.2	M8 x 0.75	10	10	10.0	33.8	35.3	13.0	12.7	2.5	3.8	4.6	9.6
	-04E	ø4	M9 x 0.75		11		33.5	35.0		12.7	3.4	4.0	4.8	9.1
	-06E	ø6	M11 x 0.75		14		33.9	35.4	13.1	13.5	4.7	5.8	5.8	12.6
1/8	KK3S-04E	ø4	M12 x 1	14	14	20.2	46.6	49.1	16.9	16.0	3.2	3.8	5.8	29.0
	-06E	ø6	M14 x 1		17		47.1	49.6	16.8	17.0	4.7	10.4	13.4	39.4
	-08E	ø8	M16 x 1		19		49.0	51.5	20.0	18.5	6.2	16.8	18.9	43.4
	-10E	ø10	M20 x 1		24		49.9	52.4	22.0	21.0	7.7	19.1	19.1	68.3
1/4	KK4S-06E	ø6	M14 x 1	19	17	28.0	58.2	61.9	16.8	17.0	4.7	10.4	13.4	57.2
	-08E	ø8	M16 x 1		19		60.1	63.8	20.0	18.5	6.2	18.3	21.8	60.6
	-10E	ø10	M20 x 1		24		61.7	65.4	22.0	21.0	7.7	27.0	29.4	86.8
	-12E	ø12	M22 x 1		27		62.7	66.4	23.0	22.0	9.2	30.5	32.0	105.7
1/2	KK6S-12E	ø12	M22 x 1	30	27	31.6	70.1	75.4	24.5	25.0	9.2	42.7	48.8	116.0
	-16E	ø16	M28 x 1.5		32		72.5	77.8		25.0	13.2	53.4	62.5	183.2

ข้อมูลทางเทคนิค

Fluid	Air, Water Note 2)
Operating pressure range Note 1)	KK2: -100 kPa to 1 MPa KK3: -90 kPa to 1 MPa KK4/6: 0 to 1 MPa
Proof pressure	1.5 MPa
Ambient and fluid temperature	Air: -5 to 60°C Water: 5 to 40°C (No freezing)
Plating, Sealant	Electroless nickel plated (copper-free and fluorine-free application), With male thread sealant

เอกสารข้อมูล

ข้อต่อลม Fittings SMC One-touch code KK2S-06E Data sheet
