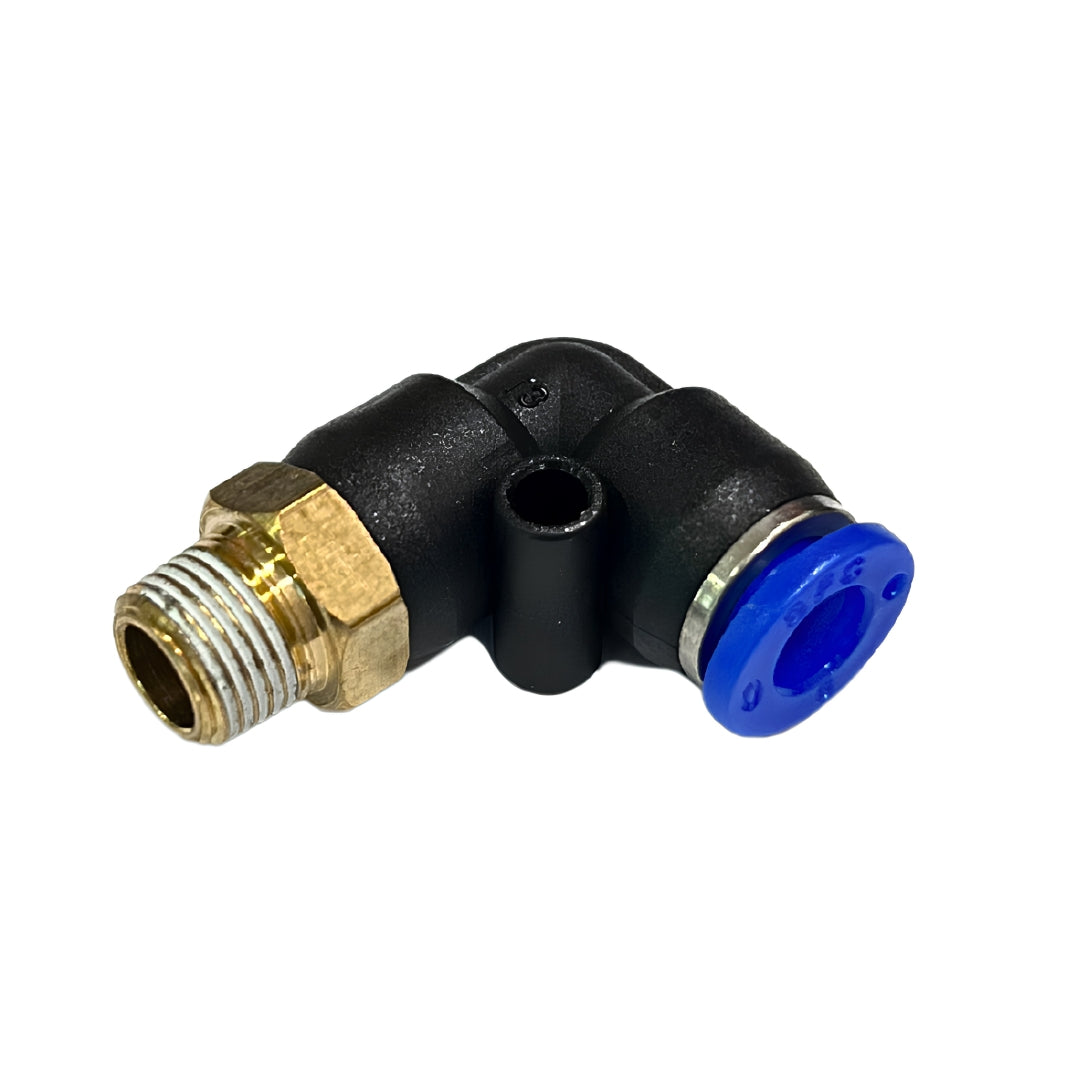

ข้อต่อลม Fitting SFC code SPL4-01

ข้อต่อลม Fitting SFC code SPL4-01 นวัตกรรมข้อต่อทรงงอที่ตอบโจทย์การเชื่อมต่อสายลมขนาด 4 มิลลิเมตรเข้ากับเกลียวขนาด 1/8 นิ้วได้อย่างสมบูรณ์แบบ แบรนด์ SFC มุ่งเน้นการผลิตที่ได้มาตรฐานอุตสาหกรรม ชิ้นส่วนโลหะเคลือบผิวป้องกันสนิมและทนต่อการสึกหรอ กลไกภายในมีเขี้ยวล็อคสแตนเลสที่ช่วยยึดสายลมอย่างมั่นคงแม้เกิดแรงสั่นสะเทือน การออกแบบรูปทรงแอลช่วยลดการหักงอของสายลม ซึ่งเป็นสาเหตุหลักที่ทำให้แรงดันตก การเลือกใช้ข้อต่อที่ออกแบบมาอย่างถูกต้องจะช่วยยืดอายุการทำงานของกระบอกลมและวาล์ว

คุณสมบัติ

• เข้ากันได้พอดีกับท่อลม PU หรือ Nylon ขนาด 4 มิลลิเมตร และเกลียว 1/8 นิ้ว
• บริเวณเกลียวมีการเคลือบน้ำยาซีล (Teflon) ช่วยกันลมรั่วซึมได้ทันทีที่ใช้งาน
• แหวนปลดสายออกแบบมาให้กดคลายล็อคได้ง่าย ลดความเมื่อยล้าของนิ้วช่าง
• ทนต่ออุณหภูมิการทำงานของระบบลมอัดในโรงงานอุตสาหกรรมทั่วไปได้ดี
• กรงเล็บล็อคสายด้านในยึดเกาะแน่นหนา ไม่ทำให้ผิวภายนอกของสายลมเป็นรอยลึก

ข้อมูลจำเพาะ

• หัวเสียบสายลมแบบ One-Touch สำหรับท่อขนาด 4 มม. เสียบเข้าและถอดออกได้สะดวกรวดเร็ว
• ขนาดเกลียวติดตั้ง 1/8 นิ้ว (1 หุน) กลึงเกลียวได้มาตรฐานพร้อมซีลกันรั่วในตัว
• ตัวถังพลาสติกสามารถปรับหมุนทิศทางได้ 360 องศาหลังจากการขันเกลียวเข้ากับพอร์ตแล้ว
• รองรับช่วงอุณหภูมิการทำงานตั้งแต่ 0 ถึง 60 องศาเซลเซียส โดยไม่เกิดการเสียรูป
• เหมาะสำหรับใช้งานร่วมกับลมและอากาศอัดที่ผ่านชุดกรองลมในระบบนิวเมติกส์อุตสาหกรรม

รายการ	รายละเอียด
ความกว้างของเกลียว/ประแจขัน (H)	10.0 มม.
ความลึกหรือระยะเกลียวขัน (A)	7.0 มม.
ความสูงรวมของข้อต่อจากฐานเกลียวถึงจุดสูงสุด (B)	26.5 มม.
ระยะความกว้างของตัวข้อต่อในแนวราบ (E)	19.7 มม.
ขนาดรูทะลุภายใน (Ød)	เป็นแบบทะลุผ่านเพื่อรองรับลมเต็มท่อ (มักถูกระบุในกลุ่มมาตรฐานว่าใช้งานร่วมกับสาย 4 มม. ได้อย่างไร้รอยต่อ)

ข้อมูลทางเทคนิค

• ข้อต่อลมแบบงอ 90 องศา สำหรับเสียบสายลม PU ขนาด 4 มม. และฝั่งเกลียวนอกขนาด 1/8 นิ้ว
• วัสดุเกลียวผลิตจากทองเหลืองชุบนิกเกิล เพิ่มความทนทานต่อการเกิดสนิมและการกัดกร่อน
• สามารถหมุนปรับทิศทางของช่องเสียบสายลมได้ 360 องศาหลังจากการขันเกลียวเข้าที่แล้ว
• ทนทานต่ออุณสภาพแวดล้อมในการทำงานตั้งแต่ 0 ถึง 60 องศาเซลเซียส
• มีการเคลือบเทฟลอน (Teflon) ที่ร่องเกลียวมาจากโรงงาน พร้อมใช้งานโดยไม่ต้องพันเทปซีลเกลียวเพิ่ม
