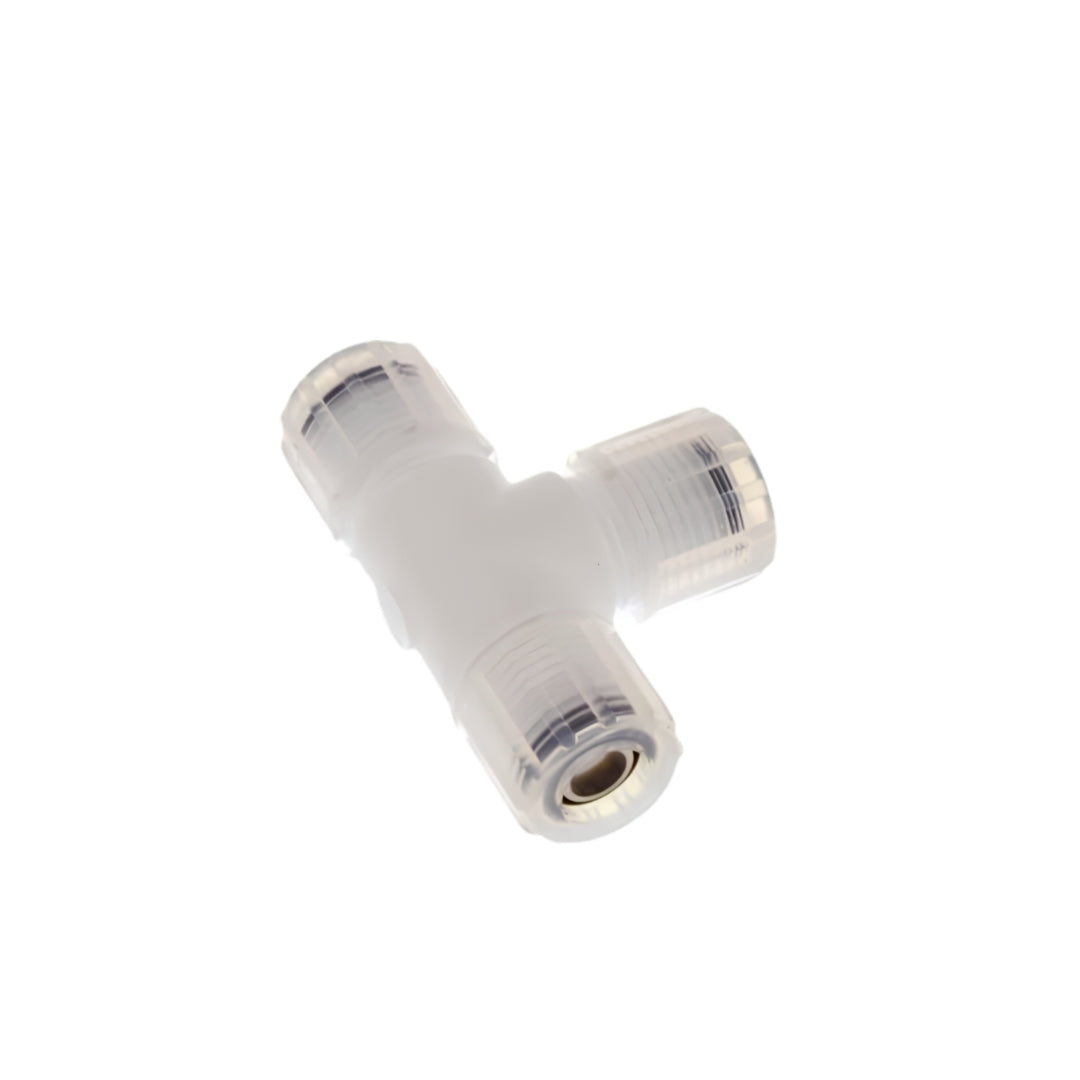

ข้อต่อฟิตติ้ง Fitting Pisco code F-UT-H3 9.53×6.35

ข้อต่อฟิตติ้ง Fitting Pisco code F-UT-H39.53×6.35 อุปกรณ์เชื่อมต่อระบบลมระดับอุตสาหกรรมที่ผสานเทคโนโลยีล้ำสมัยของ Pisco เพื่อรองรับการทำงานหนักในสภาวะแวดล้อมที่ท้าทาย สเปคขนาด 39.53×6.35 ถูกคำนวณมาอย่างแม่นยำเพื่อให้รองรับอัตราการไหล (Flow Rate) ที่เหมาะสมที่สุดโดยไม่ก่อให้เกิดสภาวะคอขวดในระบบท่อส่งลม จุดแข็งที่เป็นเอกสิทธิ์เฉพาะของแบรนด์คือกลไก Release Ring หรือวงแหวนปลดสายที่ออกแบบตามหลักสรีรศาสตร์ ช่วยให้ช่างเทคนิคสามารถถอดประกอบสายลมได้รวดเร็วโดยไม่ทำให้ผิวท่อเกิดรอยขีดข่วน ซึ่งรอยเล็กๆ เหล่านี้มักเป็นจุดเริ่มต้นของการรั่วซึมในอนาคต นอกจากนี้โครงสร้างภายในยังมีความยืดหยุ่นรองรับแรงกระแทกและแรงสั่นสะเทือนจากเครื่องจักรขนาดใหญ่ การทำความเข้าใจถึงความสำคัญของวัสดุศาสตร์ในฟิตติ้ง จะช่วยให้วิศวกรสามารถวางแผนระบบบำรุงรักษาเชิงป้องกัน (Preventive Maintenance) ได้อย่างมีประสิทธิภาพและปลอดภัยสูงสุด

คุณสมบัติ

• ความแข็งแรงและประสิทธิภาพการซีลสูง มาพร้อมกับวงแหวนกันกระแทก (Impact-ring) ช่วยยึดท่อได้อย่างแน่นหนา
• ควบคุมการขันน็อตได้ง่าย มีเกจวัดแบบคลิก (Click gauge) ที่ช่วยให้ตรวจสอบได้ง่ายว่าขันน็อตแน่นหนาแล้ว โดยสามารถตรวจสอบได้ทั้งทางสายตาและเสียงคลิกเมื่อส่วนนูนของเกจสัมผัสกับส่วนเว้าของน็อต
• วัสดุคุณภาพสูง ผลิตจาก PFA และ PTFE ซึ่งมีความต้านทานต่อสารเคมีและความร้อนสูง สามารถใช้ได้กับของเหลวและก๊าซเกือบทุกชนิด
• การออกแบบที่เน้นความสะอาด ลดการสะสมของของเหลว และลดการเสียรูปของตัวเครื่องเนื่องจากใช้แรงบิดในการขันน้อย

ข้อมูลจำเพาะ

• สารที่ใช้ร่วมกันได้ (Fluid Medium): ของเหลว
• แรงดันทำงานสูงสุด (Max. Operating Pressure): 0.7 MPa (เมื่อใช้งานที่อุณหภูมิช่วง 0 ถึง 60 องศาเซลเซียส)
• ช่วงอุณหภูมิที่รองรับ (Operating Temp. Range): 0 ถึง 200 องศาเซลเซียส
• เมื่ออุณหภูมิสูงกว่า 60 องศาเซลเซียส: ตัวเลขแรงดันที่รองรับได้จะลดลงตามอุณหภูมิที่สูงขึ้น แนะนำให้เช็กคู่มือ "กราฟความสัมพันธ์ระหว่างอุณหภูมิและแรงดัน" ก่อนใช้งานจริงเสมอ
• การเลือกใช้วงแหวนกันกระแทก (Impact-ring) ตามอุณหภูมิ:รุ่นมาตรฐาน (วัสดุ PVDF): รองรับอุณหภูมิสูงสุดได้แค่ 150 องศาเซลเซียส รุ่นทนความร้อนสูง (วัสดุ PPS): หากต้องใช้งานในช่วงอุณหภูมิ 150 ถึง 200 องศาเซลเซียส

Model code	Tube O.D. x I.D. øD	ød	E	Hex. H	Weight (g)
F-UT-H1	3.18×2.18	2	24.8	11	14.2
F-UT-H2	6.35×3.95	4	33.7	16	39.0
F-UT-H3	9.53×6.35	6.3	39.9	19	56.0
F-UT-H4	12.7×9.53	10	48.5	24	99.0
F-UT-H8	25.4×22.2	22	73	41	394.0

ข้อมูลทางเทคนิค

กลุ่มขนาดเล็ก (Metric & Small Inch)

ขนาด 03 (3 mm)

• เส้นผ่านศูนย์กลางภายนอก (O.D.): 3.00 mm
• เส้นผ่านศูนย์กลางภายใน (I.D.): 2.00 mm
• ความหนา: 0.50 mm

ขนาด 1/8" (3.18 mm)

• เส้นผ่านศูนย์กลางภายนอก (O.D.): 3.18 mm
• เส้นผ่านศูนย์กลางภายใน (I.D.): 2.18 mm
• ความหนา: 0.50 mm

ขนาด 06 (6 mm)

• เส้นผ่านศูนย์กลางภายนอก (O.D.): 6.00 mm
• ส้นผ่านศูนย์กลางภายใน (I.D.): 4.00 mm
• ความหนา: 1.00 mm

กลุ่มขนาดกลาง (Medium Size)

ขนาด 12 (12 mm)

• เส้นผ่านศูนย์กลางภายนอก (O.D.): 12.00 mm
• เส้นผ่านศูนย์กลางภายใน (I.D.): 10.00 mm
• ความหนา: 1.00 mm

ขนาด 1/2" (12.7 mm)

• เส้นผ่านศูนย์กลางภายนอก (O.D.): 12.70 mm
• เส้นผ่านศูนย์กลางภายใน (I.D.): 9.53 mm
• ความหนา: 1.60 mm

เอกสารข้อมูล

ข้อต่อฟิตติ้ง Fitting Pisco code F-UT-H3 9.53×6.35 Data Sheet
