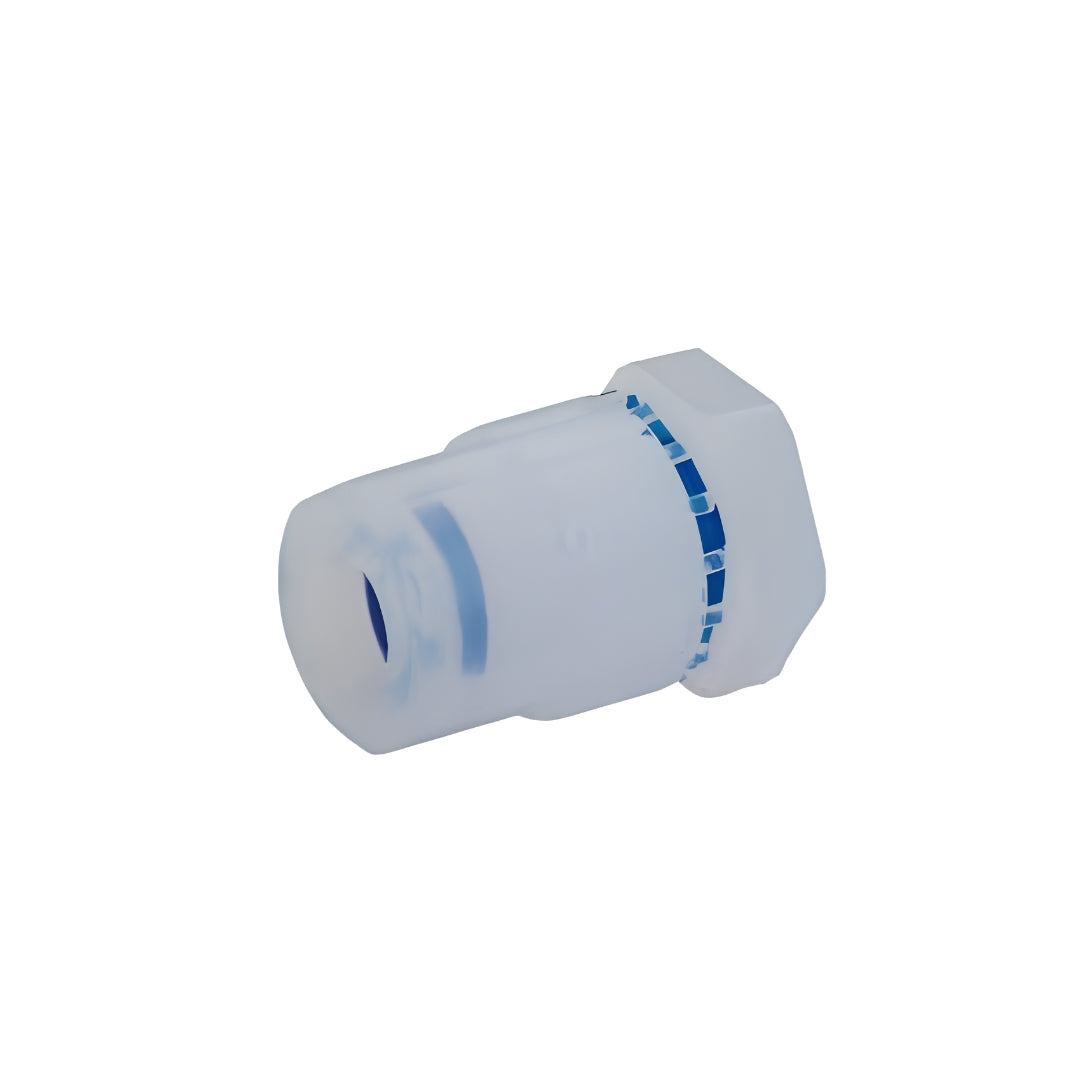

ข้อต่อฟิตติ้ง Fitting Pisco code F-CP-H3 9.53×6.35

ข้อต่อฟิตติ้ง Fitting Pisco code F-CP-H3 9.53×6.35

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

Pisco

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
542.08 ฿
542.08 ฿
Sale Sold out

รายละเอียด ข้อต่อฟิตติ้ง Fitting Pisco code F-CP-H3 9.53×6.35

F-CP-H3 9.53×6.35 ข้อต่อฟิตติ้ง Pisco รหัสนี้ถูกพัฒนาขึ้นเพื่อการเชื่อมต่อระบบลมที่มีเสถียรภาพสูงด้วยการคำนวณอัตราการไหลอย่างละเอียดผ่านตัวข้อต่อที่ผลิตตามมาตรฐานคุณภาพระดับสากลของ Pisco ช่วยลดค่าความต้านทานภายในท่อและเพิ่มประสิทธิภาพการถ่ายเทลมให้คงที่แม้ในสภาวะการทำงานที่มีความถี่สูงโครงสร้างภายนอกทนต่อการเปลี่ยนแปลงของอุณหภูมิในสภาพแวดล้อมการผลิตได้เป็นอย่างดีถือเป็นอุปกรณ์ชิ้นสำคัญที่ช่วยยืดอายุการใช้งานให้กับชุดควบคุมลมและลดภาระการทำงานของอุปกรณ์ปลายทางได้อย่างยั่งยืนด้วยดีไซน์ที่เน้นการล็อกแน่นหนาและปลอดภัย

คุณสมบัติ

  • ความแข็งแรงและประสิทธิภาพการซีลสูง มาพร้อมกับวงแหวนกันกระแทก (Impact-ring) ช่วยยึดท่อได้อย่างแน่นหนา
  • ควบคุมการขันน็อตได้ง่าย มีเกจวัดแบบคลิก (Click gauge) ที่ช่วยให้ตรวจสอบได้ง่ายว่าขันน็อตแน่นหนาแล้ว โดยสามารถตรวจสอบได้ทั้งทางสายตาและเสียงคลิกเมื่อส่วนนูนของเกจสัมผัสกับส่วนเว้าของน็อต
  • วัสดุคุณภาพสูง ผลิตจาก PFA และ PTFE ซึ่งมีความต้านทานต่อสารเคมีและความร้อนสูง สามารถใช้ได้กับของเหลวและก๊าซเกือบทุกชนิด
  • การออกแบบที่เน้นความสะอาด ลดการสะสมของของเหลว และลดการเสียรูปของตัวเครื่องเนื่องจากใช้แรงบิดในการขันน้อย

ข้อมูลจำเพาะ

  • สารที่ใช้ร่วมกันได้ (Fluid Medium): ของเหลว
  • แรงดันทำงานสูงสุด (Max. Operating Pressure): 0.7 MPa (เมื่อใช้งานที่อุณหภูมิช่วง 0 ถึง 60 องศาเซลเซียส)
  • ช่วงอุณหภูมิที่รองรับ (Operating Temp. Range): 0 ถึง 200 องศาเซลเซียส
  • เมื่ออุณหภูมิสูงกว่า 60 องศาเซลเซียส: ตัวเลขแรงดันที่รองรับได้จะลดลงตามอุณหภูมิที่สูงขึ้น แนะนำให้เช็กคู่มือ "กราฟความสัมพันธ์ระหว่างอุณหภูมิและแรงดัน" ก่อนใช้งานจริงเสมอ
  • การเลือกใช้วงแหวนกันกระแทก (Impact-ring) ตามอุณหภูมิ:รุ่นมาตรฐาน (วัสดุ PVDF): รองรับอุณหภูมิสูงสุดได้แค่ 150 องศาเซลเซียส รุ่นทนความร้อนสูง (วัสดุ PPS): หากต้องใช้งานในช่วงอุณหภูมิ 150 ถึง 200 องศาเซลเซียส
belt
Model code Tube O.D. x I.D.
øD		 B Hex.
H1		 Hex.
H2		 Weight
(g)
F-CP-H2 6.35×3.95 29.2 16 20 35.0
F-CP-H3 9.53×6.35 33.4 19 23 38.0
F-CP-H4 12.7×9.53 40.3 24 29 43.0
F-CP-H8 25.4×22.2 54.8 41 49 136.0

ข้อมูลทางเทคนิค

กลุ่มขนาดเล็ก (Metric & Small Inch)

ขนาด 03 (3 mm)

  • เส้นผ่านศูนย์กลางภายนอก (O.D.): 3.00 mm
  • เส้นผ่านศูนย์กลางภายใน (I.D.): 2.00 mm
  • ความหนา: 0.50 mm

ขนาด 1/8" (3.18 mm)

  • เส้นผ่านศูนย์กลางภายนอก (O.D.): 3.18 mm
  • เส้นผ่านศูนย์กลางภายใน (I.D.): 2.18 mm
  • ความหนา: 0.50 mm

ขนาด 06 (6 mm)

  • เส้นผ่านศูนย์กลางภายนอก (O.D.): 6.00 mm
  • ส้นผ่านศูนย์กลางภายใน (I.D.): 4.00 mm
  • ความหนา: 1.00 mm

กลุ่มขนาดกลาง (Medium Size)

ขนาด 12 (12 mm)

  • เส้นผ่านศูนย์กลางภายนอก (O.D.): 12.00 mm
  • เส้นผ่านศูนย์กลางภายใน (I.D.): 10.00 mm
  • ความหนา: 1.00 mm

ขนาด 1/2" (12.7 mm)

  • เส้นผ่านศูนย์กลางภายนอก (O.D.): 12.70 mm
  • เส้นผ่านศูนย์กลางภายใน (I.D.): 9.53 mm
  • ความหนา: 1.60 mm
