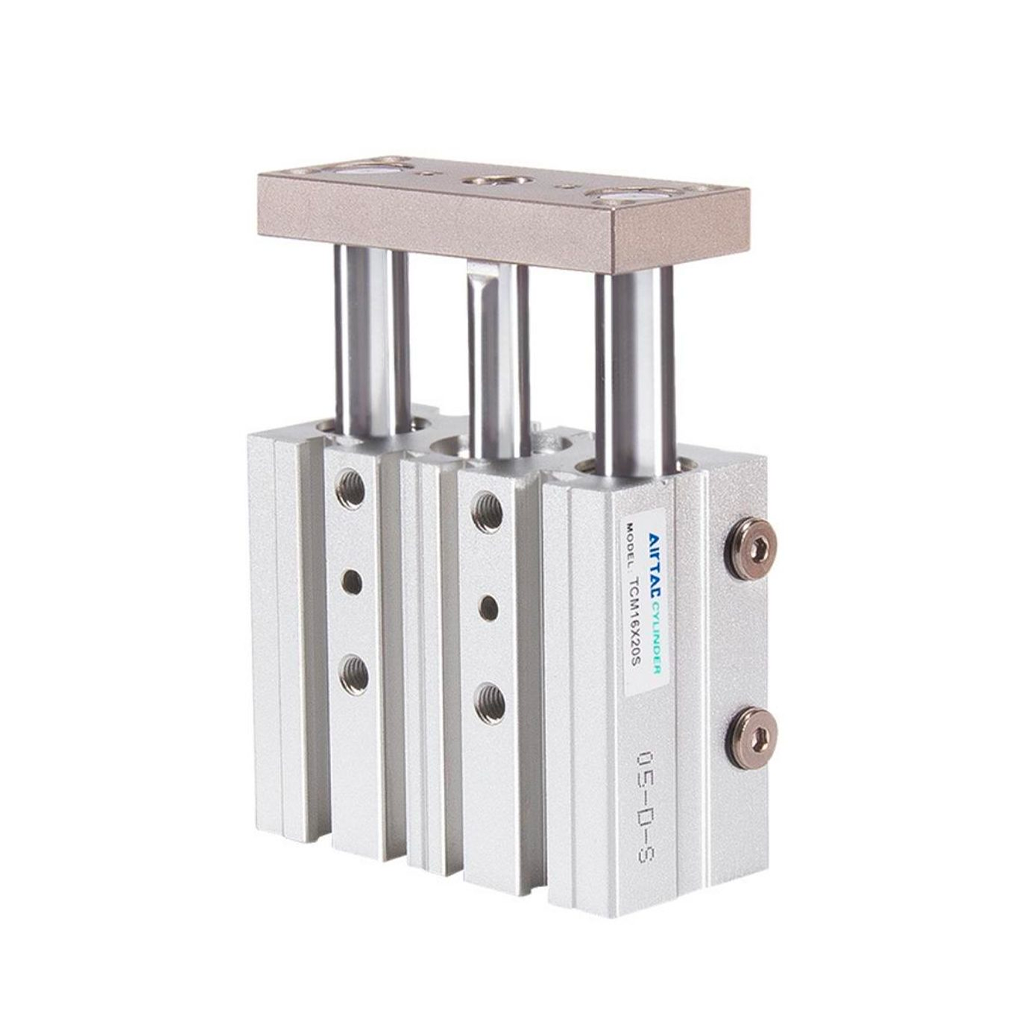

กระบอกลม AIRTAC TCM-20X80-S-P

กระบอกลม AIRTAC TCM-20X80-S-P ถูกพัฒนาขึ้นมาเพื่อแก้ไขปัญหาการแกว่งตัวของก้านสูบในกระบอกลมแบบมาตรฐาน ด้วยวิศวกรรมการออกแบบของ AirTAC ที่บรรจุตลับลูกปืนเชิงเส้น (Linear Bearing) เข้าไปในโครงสร้าง ทำให้การเลื่อนของก้านสูบมีความลื่นไหลและแม่นยำในระดับไมครอน รุ่นนี้เน้นความสำคัญของการรักษาแรงผลักที่คงที่ตลอดระยะชัก 80 มม. การเลือกใช้ซีลยางคุณภาพสูงที่สามารถทนความร้อนและสารเคมีบางชนิดได้ ช่วยรักษาอุณหภูมิการทำงานภายในกระบอกไม่ให้สูงเกินไป ถือเป็นทางเลือกที่ชาญฉลาดสำหรับการออกแบบระบบอัตโนมัติที่เน้นการทำงานต่อเนื่องตลอด 24 ชั่วโมง

คุณสมบัติ

• กระบอกลมแอร์แทค TCM โครงสร้างทรงสี่เหลี่ยมประหยัดพื้นที่
• ขนาดลูกสูบ 20 มม. ระยะชักความยาว 80 มม.
• ซีลกันลมทนต่ออุณหภูมิและความดันใช้งานมาตรฐาน
• ติดตั้งง่ายด้วยรูยึดน็อตทะลุผ่านตัวกระบอกโดยตรง
• ผ่านกระบวนการผลิตด้วยเครื่องจักรความแม่นยำสูงอายุการใช้งานยาวนาน

ข้อมูลจำเพาะ

• ประเภทการทำงาน: กระบอกลมแกนนำทางคู่ (Tri-rod Cylinder) รองรับแรงกระทำด้านข้าง
• ขนาดความโตลูกสูบ (Bore Size): 20 มม. ระยะชัก (Stroke): 80 มม.
• ชุดตลับลูกปืนแบริ่งเหล็กกล้าพิเศษ ช่วยลดแรงเสียดทานและเพิ่มความนุ่มนวล
• แรงดันใช้งานปกติ: 0.15 ถึง 1.0 เมกะปาสคาล (MPa)
• เหมาะสำหรับงานยกชิ้นงาน งานดันประกอบที่ต้องการความเที่ยงตรงแม่นยำสูง

NO.	Item	Material
1	Fixing	Carbon steel
2	Leader	Carbon steel
3	Body	Aluminum alloy
4	C clip	Spring steel
5	Front cover	Aluminum alloy
6	Bumper	TPU
7	Piston rod O=ring	NBR
8	Screw	Alloy steel
9	O-ring	NBR
10	Bearing	Bearing steel/brass
11	C clip	Spring sdteel
12	Piston seal	NBR
13	O-ring	NBR
14	Back cover	Brass/aluminum alloy
15	Piston rod	Carbon steel
16	Piston	Brass aluminum alloy
17	Magnet holder	Brass/aluminum alloy
18	Magnet washer	NBR
19	Magnet	Rare EArth/Plastic
20	Screw	Alloy steel
21	Screw	Alloy steel
22	Spacer	Aluminum alloy

ข้อมูลทางเทคนิค

• รูปแบบกระบอก: กระบอกลมกันหมุน (Guide Cylinder) รุ่นมาตรฐาน TCM
• ขนาดความโตของกระบอก (Bore): 20 มิลลิเมตร
• ความยาวช่วงชักทำงาน (Stroke): 80 มิลลิเมตร
• การรองรับเซนเซอร์: มาพร้อมแถบแม่เหล็กด้านใน (S) สำหรับเซนเซอร์สวิตช์
• ระบบลม: ทำงานแบบสองทาง (Double Acting) ใช้เกลียวข้อต่อลม PT (P)

เอกสารข้อมูล

กระบอกลม AIRTAC TCM-20X80-S-P Data Sheet
