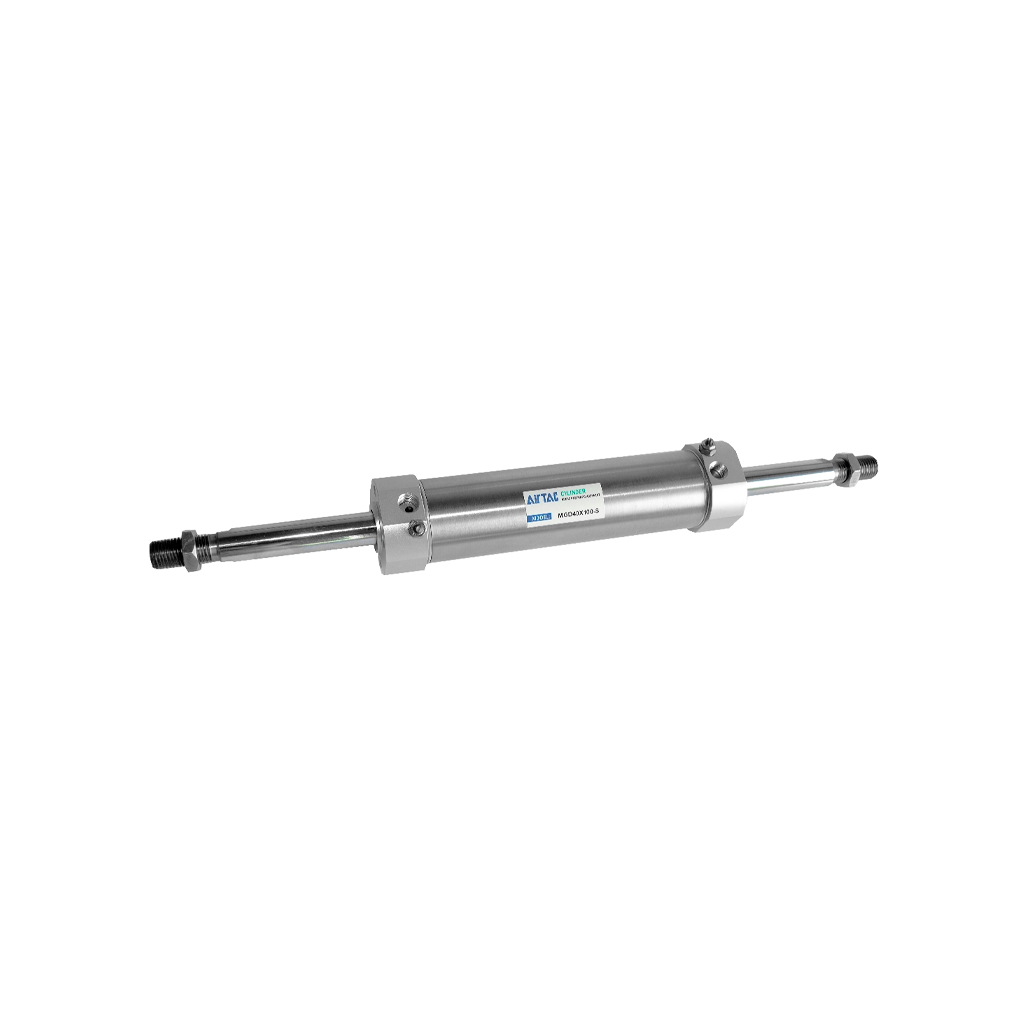

กระบอกลม AIRTAC MG20X25S

กระบอกลม AIRTAC MG20X25S ออกแบบมาเป็นพิเศษสำหรับงานที่มีพื้นที่ติดตั้งน้อยแต่ต้องการแรงดันกระแทกในระยะสั้นที่มีความแม่นยำสูง การเลือกใช้อุปกรณ์จากแอร์แทคช่วยให้ระบบควบคุมลมมีความเสถียร ลดปัญหาการติดขัด และช่วยให้สายการผลิตดำเนินไปอย่างราบรื่นต่อเนื่อง

คุณสมบัติ

• กระบอกลมแกนคู่ขนาดเล็กสุดในกลุ่ม 20 มิลลิเมตร ระยะชัก 25 มิลลิเมตร สำหรับงานยึดจับชิ้นงานละเอียด
• โครงสร้างตัวเครื่องแข็งแรง ทนแรงบิดได้ดีเกินขนาดตัว
• ตอบสนองไว เหมาะกับงานรอบจัดในอุตสาหกรรมประกอบชิ้นส่วนอิเล็กทรอนิกส์
• ซีลยางกันรั่วซึมเกรดพรีเมียม ช่วยให้แรงดันลมคงที่สม่ำเสมอ
• ติดตั้งง่าย รองรับการต่อท่อลมและอุปกรณ์ควบคุมมาตรฐาน

ข้อมูลจำเพาะ

• ประเภทการทำงาน: กระบอกลมมินิระยะชักสั้นแอคชั่นคู่
• ขนาดกระบอกสูบ (Bore): 20 มม. ระยะชัก (Stroke): 25 มม.
• แรงดันลมใช้งาน: 0.15 ถึง 1.0 MPa
• ส่วนประกอบแกน: เหล็กกล้าชุบโครเมียมป้องกันรอยขีดข่วน
• น้ำหนักสุทธิ: เบาและกะทัดรัดติดตั้งแนบกับโครงสร้างเครื่องจักรได้ง่าย

NO.	Item	Material
1	Rod nut	Carbon steel
2	Front cover packing	NBR
3	Bushing	Wear resistant material
4	Bumper	TPU
5	Piston seal	NBR
6	wear ring	Wear resistant material
7	Magnet	Rubber
8	Back cover	Aluminum alloy
9	Piston rod	Carbon steel with 20pm chrome plated
10	Barrel	SUS304
11	Front cover	Aluminum alloy

ข้อมูลทางเทคนิค

• ขนาดกระบอกสูบ (Bore Size): 20 มม. ขนาดจิ๋วเหมาะกับเครื่องจักรอิเล็กทรอนิกส์
• ระยะชัก (Stroke): 25 มม. ระยะสั้นตอบสนองฉับไว ทันทีที่จ่ายแรงดันลม
• แรงดันใช้งาน (Operating Pressure Range): 0.1 ถึง 0.9 MPa ประหยัดพลังงานลมในระบบ
• ประเภทการกันกระแทก (Cushion Type): ยางบัฟเฟอร์ลดแรงกระชากที่จุดสิ้นสุดสโตรก
• รูปแบบการติดตั้ง (Mounting Type): ออกแบบให้ยึดติดกับโครงเครื่องได้โดยตรง

เอกสารข้อมูล

กระบอกลม AIRTAC MG20X25S Data Sheet
