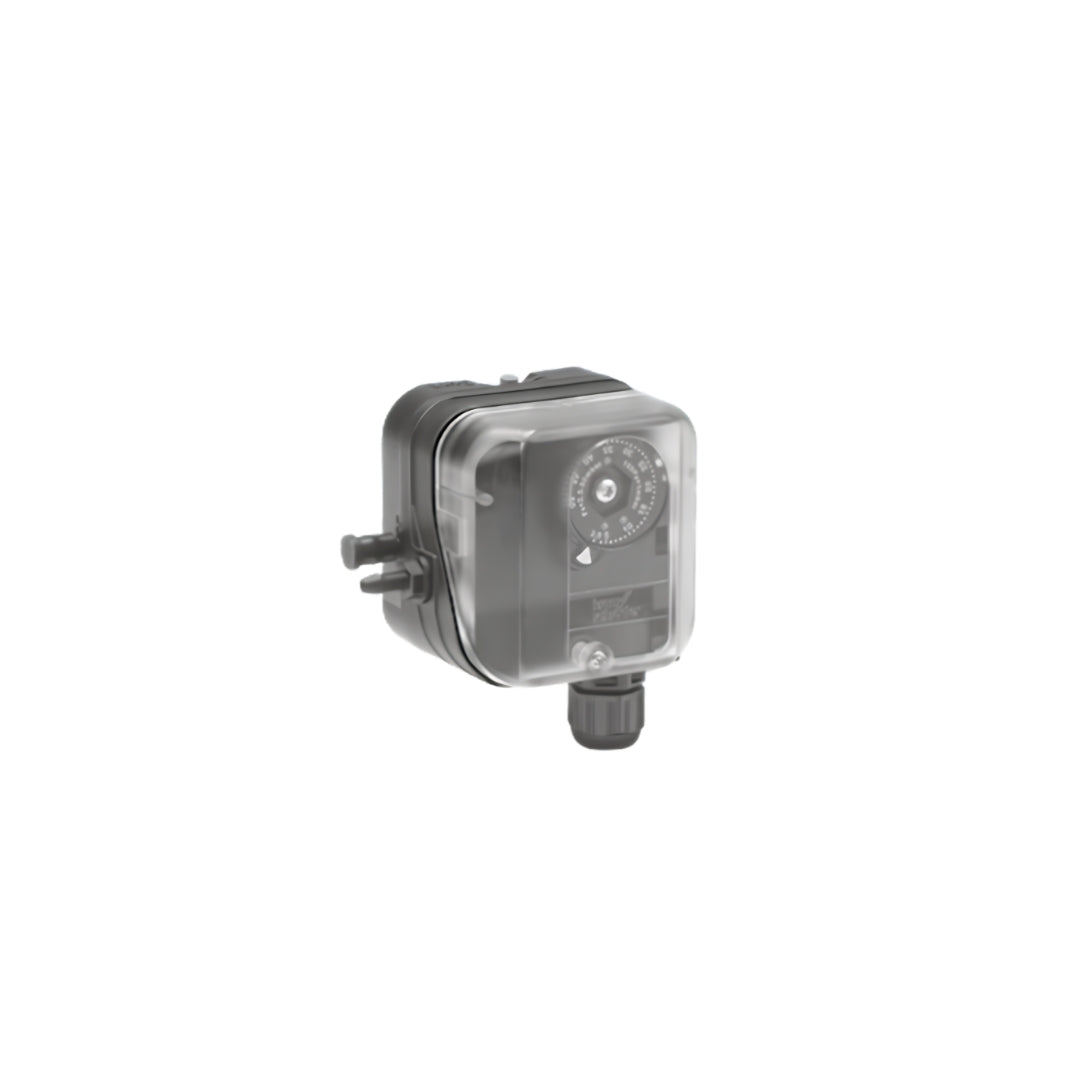

เพรสเชอร์สวิตช์ Pressure Switch Honeywell code DL 3A

สวิตช์แรงดันสำหรับลมรุ่น DL ถูกออกแบบมาเพื่อใช้ตรวจสอบแรงดันของลม แก๊สไอเสีย และแก๊สที่ไม่มีฤทธิ์กัดกร่อน โดยสามารถใช้งานได้ทั้งในรูปแบบสวิตช์แรงดันบวก เซนเซอร์สุญญากาศ และสวิตช์แรงดันต่าง เหมาะสำหรับงานควบคุมและตรวจสอบระบบอากาศในงานอุตสาหกรรม ตัวอุปกรณ์สามารถตรวจจับความแตกต่างของแรงดันในระดับต่ำมาก และจะสั่งการเปิด ปิด หรือสลับการทำงานของระบบเมื่อแรงดันถึงค่าที่ตั้งไว้ ภายในใช้ระบบสวิตช์แบบไดอะแฟรมร่วมกับไมโครสวิตช์ ซึ่งให้ความแม่นยำและความน่าเชื่อถือสูงในการทำงานของหน้าคอนแทค อย่างไรก็ตาม อุปกรณ์รุ่นนี้ไม่เหมาะสำหรับใช้งานกับแก๊สเชื้อเพลิงโดยตรง

คุณสมบัติ

• จุดสลับแรงดันมีความเสถียรสูง ช่วยให้การตรวจจับและควบคุมแรงดันทำงานได้แม่นยำและสม่ำเสมอในการใช้งานระยะยาว
• สามารถปรับตั้งค่าจุดสลับแรงดันได้ง่าย โดยขึ้นอยู่กับรุ่นที่ใช้งาน ซึ่งมีให้เลือกทั้งแบบล้อหมุน (Hand Wheel) และแบบสกรูปรับ (Adjusting Screw) เพื่อความสะดวกในการตั้งค่า
• รองรับการเชื่อมต่อไฟฟ้าหลายรูปแบบ ทั้งขั้วต่อแบบสกรูและปลั๊ก AMP ช่วยให้ติดตั้งและเชื่อมต่อระบบได้ง่ายขึ้น
• มีตัวเลือกการติดตั้งที่ยืดหยุ่น เช่น การติดตั้งด้วยคลิปล็อกหรือขายึดมุมเหล็ก ช่วยเพิ่มความสะดวกในการติดตั้ง ตรวจสอบ และบำรุงรักษาอุปกรณ์
• รองรับการใช้งานในพื้นที่อันตราย Zone 1 (21) และ Zone 2 (22) เมื่อใช้งานร่วมกับ Isolating Amplifier ในระบบวงจรแบบ Intrinsically Safe เพื่อเพิ่มความปลอดภัยในการใช้งานอุตสาหกรรม

ข้อมูลจำเพาะ

• อุปกรณ์ได้รับการรับรองตามมาตรฐานยุโรป (EU Certified) ครอบคลุมด้านความปลอดภัยทางไฟฟ้า การป้องกันสัญญาณรบกวนทางแม่เหล็กไฟฟ้า และมาตรฐานสำหรับอุปกรณ์แก๊สอุตสาหกรรมตาม EN 1854
• ผ่านการรับรองจาก FM Approved Class 3510 และได้รับการออกแบบให้สอดคล้องกับมาตรฐาน NFPA 85 และ NFPA 86 ซึ่งเกี่ยวข้องกับระบบเผาไหม้และระบบเตาอุตสาหกรรม
• ได้รับการรับรองจาก UL และ UR สำหรับการใช้งานในสหรัฐอเมริกาและแคนาดา ช่วยเพิ่มความมั่นใจด้านความปลอดภัยและความน่าเชื่อถือของอุปกรณ์
• ผ่านการรับรองจาก AGA (Australian Gas Association) สำหรับการใช้งานในอุตสาหกรรมแก๊สของประเทศออสเตรเลีย
• รองรับมาตรฐานของกลุ่มสหภาพศุลกากรยูเรเซีย ทำให้สามารถใช้งานในหลายประเทศที่อยู่ในกลุ่มมาตรฐานดังกล่าวได้
• ตัวอุปกรณ์มีระดับการป้องกันฝุ่นและน้ำตามมาตรฐาน IP54 หรือ IP65 ขึ้นอยู่กับรุ่นและลักษณะการติดตั้ง เหมาะสำหรับสภาพแวดล้อมในงานอุตสาหกรรมทั่วไป

	Adjusting range1) [mbar]		Max. inlet pressure2) [mbar]	Mean switching differential3) [mbar]
	min.	max.		min.	max.
DL 1,5A	-0.5	1.5	50	0.1	0.16
DL 3A, DL 3K	0.2	3	50	0.1	0.16
DL 3AT, DL 3KT	0.3	3	150	0.1	0.16
DL 5A, DL 5K	0.4	6	300	0.2	0.3
DL 5AT, DL 5KT	0.5	5	300	0.2	0.3
DL 10A, DL 10K, DL 10AT, DL 10KT	1	10	300	0.25	0.4
DL 30A, DL 30K	2.5	30	300	0.35	0.9
DL 50A, DL 50K, DL 50AT, DL 50KT	2.5	50	300	0.8	1.5
DL 150A, DL 150K	30	150	300	3	5

ข้อมูลทางเทคนิค

• ไดอะแฟรมของอุปกรณ์มีให้เลือกหลายวัสดุ เช่น LSR และ NBR โดยแต่ละรุ่นจะเลือกใช้วัสดุให้เหมาะกับลักษณะการใช้งานและสภาพแวดล้อมที่แตกต่างกัน
• ค่าจุดสลับแรงดันจะแม่นยำตามสเกลที่ตั้งไว้เมื่ออุปกรณ์ติดตั้งในแนวตั้ง หากติดตั้งในตำแหน่งอื่น อาจทำให้ค่าที่อ่านได้คลาดเคลื่อน จึงควรตรวจสอบและปรับตั้งใหม่หลังการติดตั้ง
• การใช้งานในสภาพอุณหภูมิสูงต่อเนื่อง หรือในพื้นที่ที่มีโอโซนเข้มข้นสูง อาจทำให้ชิ้นส่วนยางและวัสดุอีลาสโตเมอร์เสื่อมสภาพเร็วขึ้น ส่งผลต่ออายุการใช้งานของอุปกรณ์
• การทำงานของหน้าคอนแทคจะแตกต่างกันตามทิศทางการเปลี่ยนแปลงของแรงดัน ได้แก่ เมื่อแรงดันเพิ่มขึ้นถึงค่าที่ตั้งไว้ คอนแทคจะสลับจากวงจร NC ไปยังวงจร NO เมื่อแรงดันลดลงถึงค่าที่ตั้งไว้ คอนแทคจะสลับกลับจากวงจร NO ไปยังวงจร NC

เอกสารข้อมูล

เพรสเชอร์สวิตช์ Pressure Switch Honeywell code DL 3A Data Sheet
