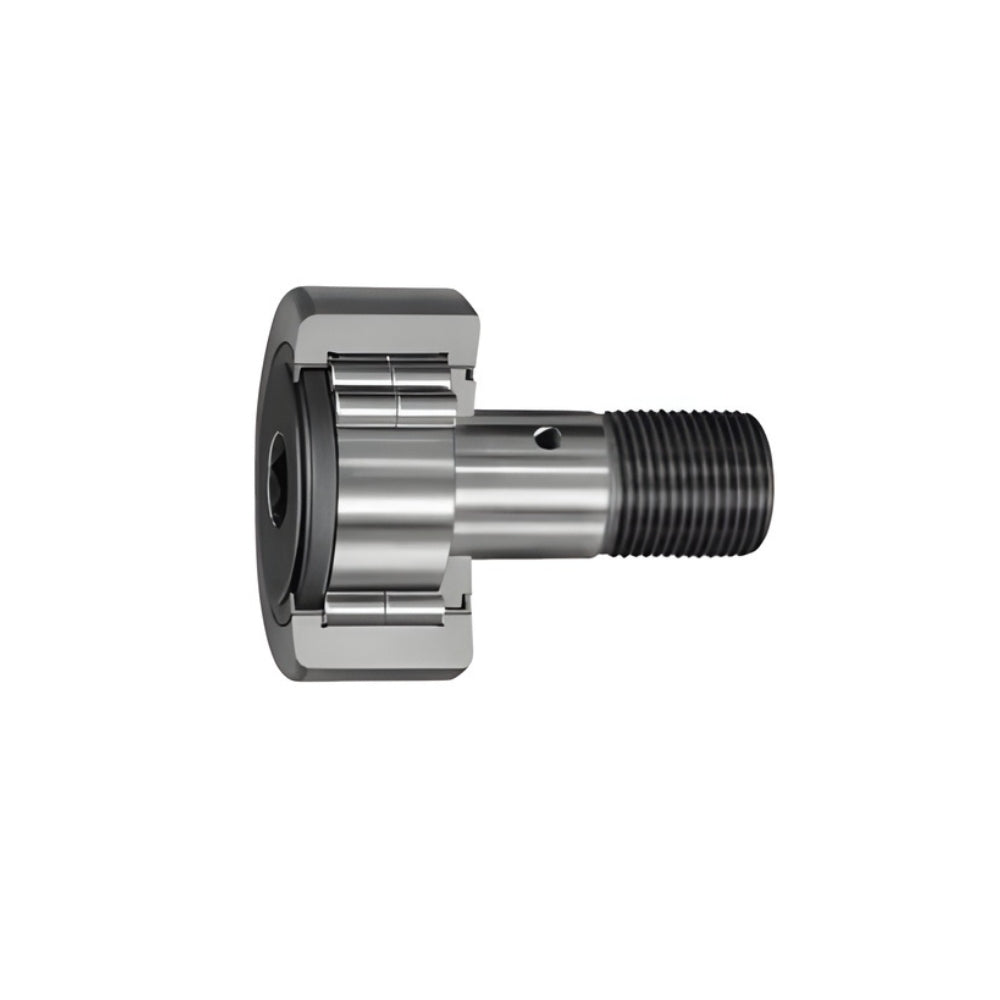

ลูกเบี้ยว Cam Followers IKO code CR 10 VBR

IKO Cam Followers เป็นตลับลูกปืนที่มีก้าน (stud) ซึ่งประกอบด้วยลูกกลิ้งเข็ม (needle rollers) อยู่ภายในวงแหวนรอบนอกที่มีผนังหนา ตลับลูกปืนเหล่านี้ถูกออกแบบมาสำหรับการหมุนของวงแหวนรอบนอก และมีประสิทธิภาพการหมุนที่ยอดเยี่ยมด้วยค่าสัมประสิทธิ์แรงเสียดทานที่ต่ำและความสามารถในการรับน้ำหนักที่สูง เนื่องจากก้านมีเกลียวหรือขั้นบันไดอยู่แล้ว จึงทำให้สามารถติดตั้งได้ง่าย Cam Followers เป็นตลับลูกปืนตาม (follower bearings) สำหรับกลไกแคมและการเคลื่อนที่เชิงเส้น ซึ่งมีความแข็งเกร็งและความแม่นยำสูง จึงถูกนำมาใช้อย่างแพร่หลายในเครื่องจักรกล หุ่นยนต์อุตสาหกรรม อุปกรณ์อิเล็กทรอนิกส์ และอุปกรณ์สำนักงาน (OA equipment)

คุณสมบัติ

• ประกอบด้วยลูกกลิ้งเข็มอยู่ภายในวงแหวนรอบนอกที่มีผนังหนา
• ออกแบบมาสำหรับการหมุนของวงแหวนรอบนอก
• มีค่าสัมประสิทธิ์แรงเสียดทานต่ำและสามารถรับแรงกระทำได้สูง
• ก้าน (Stud) มีเกลียวหรือส่วนที่ลดหลั่นกันเพื่อความสะดวกในการติดตั้ง
• มีความแข็งเกร็งและความแม่นยำสูง
• มีรุ่นที่ผลิตจากสเตนเลสสตีล ซึ่งทนทานต่อการกัดกร่อนได้ดีเยี่ยม เหมาะสำหรับสภาพแวดล้อมที่ไม่สามารถใช้น้ำมันได้ หรือมีน้ำกระเซ็น และในห้องคลีนรูม
• รุ่นที่มีรังรั้งลูกกลิ้ง (Caged type) จะมีค่าสัมประสิทธิ์แรงเสียดทานต่ำและเหมาะสำหรับการหมุนด้วยความเร็วสูง
• รุ่นที่ใส่ลูกกลิ้งเต็ม (Full complement type) เหมาะสำหรับการรับน้ำหนักมากที่ความเร็วรอบต่ำ
• ผิวด้านนอกของวงแหวนรอบนอกมีทั้งแบบโค้ง (Crowned) ที่ช่วยลดแรงกดที่ขอบอันเกิดจากข้อผิดพลาดในการติดตั้ง และแบบทรงกระบอก (Cylindrical) ที่มีพื้นที่สัมผัสมาก เหมาะสำหรับการรับแรงสูง
• ออกแบบมาสำหรับการหมุนของวงแหวนรอบนอก
• มีค่าสัมประสิทธิ์แรงเสียดทานต่ำและสามารถรับแรงกระทำได้สูง
• ก้าน (Stud) มีเกลียวหรือส่วนที่ลดหลั่นกันเพื่อความสะดวกในการติดตั้ง
• มีความแข็งเกร็งและความแม่นยำสูง
• มีรุ่นที่ผลิตจากสเตนเลสสตีล ซึ่งทนทานต่อการกัดกร่อนได้ดีเยี่ยม เหมาะสำหรับสภาพแวดล้อมที่ไม่สามารถใช้น้ำมันได้ หรือมีน้ำกระเซ็น และในห้องคลีนรูม
• รุ่นที่มีรังรั้งลูกกลิ้ง (Caged type) จะมีค่าสัมประสิทธิ์แรงเสียดทานต่ำและเหมาะสำหรับการหมุนด้วยความเร็วสูง
• รุ่นที่ใส่ลูกกลิ้งเต็ม (Full complement type) เหมาะสำหรับการรับน้ำหนักมากที่ความเร็วรอบต่ำ
• ผิวด้านนอกของวงแหวนรอบนอกมีทั้งแบบโค้ง (Crowned) ที่ช่วยลดแรงกดที่ขอบอันเกิดจากข้อผิดพลาดในการติดตั้ง และแบบทรงกระบอก (Cylindrical) ที่มีพื้นที่สัมผัสมาก เหมาะสำหรับการรับแรงสูง

ข้อมูลจำเพาะ

• ประเภท (Types): มีหลายประเภท เช่น Standard Type, Eccentric Type, Solid Eccentric Stud Type, Thrust Disk Type, Easy Mounting Type, Cylindrical Roller Type, C-Lube Cam Followers, Miniature Type และ Inch series
• วัสดุ (Materials): ผลิตจากเหล็กกล้าคาร์บอนสูง (High carbon steel) และสเตนเลสสตีล (Stainless steel)
• หัวก้าน (Stud Head): รูหกเหลี่ยม (Hex Hole), รูหกเหลี่ยมคู่ (Double Hex Hole) หรือ ร่องไขควง (screwdriver slot)
• โครงสร้างซีล (Seal structure): แบบไม่มีซีล (Shield type), แบบมีซีล (Sealed type) และแบบมีซีลกันรุน (Sealed type with ThrustDisk Seals)
• รูปทรงของวงแหวนรอบนอก (Shape of outer ring): แบบโค้ง (Crowned outer ring) และแบบทรงกระบอก (Cylindrical outer ring)
• อุณหภูมิการใช้งาน (Operating Temperature): โดยทั่วไปอยู่ในช่วง -20°C ถึง +120°C แต่อุณหภูมิสูงสุดที่ยอมรับได้จะแตกต่างกันไปตามรุ่น (เช่น รุ่น C-Lube ใช้ได้ระหว่าง -15°C ถึง 80°C)
• วัสดุ (Materials): ผลิตจากเหล็กกล้าคาร์บอนสูง (High carbon steel) และสเตนเลสสตีล (Stainless steel)
• หัวก้าน (Stud Head): รูหกเหลี่ยม (Hex Hole), รูหกเหลี่ยมคู่ (Double Hex Hole) หรือ ร่องไขควง (screwdriver slot)
• โครงสร้างซีล (Seal structure): แบบไม่มีซีล (Shield type), แบบมีซีล (Sealed type) และแบบมีซีลกันรุน (Sealed type with ThrustDisk Seals)
• รูปทรงของวงแหวนรอบนอก (Shape of outer ring): แบบโค้ง (Crowned outer ring) และแบบทรงกระบอก (Cylindrical outer ring)
• อุณหภูมิการใช้งาน (Operating Temperature): โดยทั่วไปอยู่ในช่วง -20°C ถึง +120°C แต่อุณหภูมิสูงสุดที่ยอมรับได้จะแตกต่างกันไปตามรุ่น (เช่น รุ่น C-Lube ใช้ได้ระหว่าง -15°C ถึง 80°C)

Stud dia. mm (inch)	Identification number				Mass (Ref.) g(2)	D	C	d1	G UNF	G1
	Shield type		Sealed type
	With crowned outer ring	With cylindrical outer ring	With crowned outer ring	With cylindrical outer ring
4.826	CR 8 R	CR 8	CR 8 UUR	CR 8 UU	9	12.700 (1/2)	8.731 (11/32)	4.826	No.10-32	6.350 (1/4)
	CR 8-1 R	CR 8-1	CR 8-1 UUR	CR 8-1 UU	10	12.700 (1/2)	9.525 (3/8)	4.826	No.10-32	6.350 (1/4)
6.350 (1/4)	CR 10 R	CR 10	CR 10 UUR	CR 10 UU	19	15.875 (5/8)	10.319 (13/32)	6.350 (1/4)	1/4-28	7.938 (5/16)
	CR 10-1 R	CR 10-1	CR 10-1 UUR	CR 10-1 UU	21	15.875 (5/8)	11.112 (7/16)	6.350 (1/4)	1/4-28	7.938 (5/16)
9.525 (3/8)	CR 12 R	CR 12	CR 12 UUR	CR 12 UU	35	19.050 (3/4)	12.700 (1/2)	9.525 (3/8)	3/8-24	9.525 (3/8)
	CR 14 R	CR 14	CR 14 UUR	CR 14 UU	46	22.225 (7/8)	12.700 (1/2)	9.525 (3/8)	3/8-24	9.525 (3/8)
11.112 (7/16)	CR 16 R	CR 16	CR 16 UUR	CR 16 UU	73	25.400 (1)	15.875 (5/8)	11.112 (7/16)	7/16-20	12.700 (1/2)
	CR 18 R	CR 18	CR 18 UUR	CR 18 UU	99	28.575 (1 1/8)	15.875 (5/8)	11.112 (7/16)	7/16-20	12.700 (1/2)
12.700 (1/2)	CR 20 R	CR 20	CR 20 UUR	CR 20 UU	132	31.750 (1 1/4)	19.050 (3/4)	12.700 (1/2)	1/2-20	15.875 (5/8)
	CR 22 R	CR 22	CR 22 UUR	CR 22 UU	157	34.925 (1 3/8)	19.050 (3/4)	12.700 (1/2)	1/2-20	15.875 (5/8)
15.875 (5/8)	CR 24 R	CR 24	CR 24 UUR	CR 24 UU	225	38.100 (1 1/2)	22.225 (7/8)	15.875 (5/8)	5/8-18	19.050 (3/4)
	CR 26 R	CR 26	CR 26 UUR	CR 26 UU	260	41.275 (1 5/8)	22.225 (7/8)	15.875 (5/8)	5/8-18	19.050 (3/4)
19.050 (3/4)	CR 28 R	CR 28	CR 28 UUR	CR 28 UU	365	44.450 (1 3/4)	25.400 (1)	19.050 (3/4)	3/4-16	22.225 (7/8)
	CR 30 R	CR 30	CR 30 UUR	CR 30 UU	410	47.625 (1 7/8)	25.400 (1)	19.050 (3/4)	3/4-16	22.225 (7/8)
22.225 (7/8)	CR 32 R	CR 32	CR 32 UUR	CR 32 UU	615	50.800 (2)	31.750 (1 1/4)	22.225 (7/8)	7/8-14	25.400 (1)
	CR 36 R	CR 36	CR 36 UUR	CR 36 UU	750	57.150 (2 1/4)	31.750 (1 1/4)	22.225 (7/8)	7/8-14	25.400 (1)

ข้อมูลทางเทคนิค

• พิกัดความเผื่อ (Fit): พิกัดความเผื่อของรูติดตั้งที่แนะนำคือ H7 สำหรับ Metric CF และ Cylindrical Roller Cam Followers, H6 สำหรับ Miniature series CF และ F7 สำหรับ Inch series CF
• ความสามารถในการรับแรงของราง (Track Capacity): ขึ้นอยู่กับความแข็งของผิวไกด์แคม โดยค่ามาตรฐานอ้างอิงที่ความแข็ง 40HRC (ความต้านทานแรงดึง 1250 N/mm²)
• ความเร็วรอบที่ยอมรับได้ (Allowable Rotational Speed / d1n value): รุ่นที่มีรังรั้งลูกกลิ้ง แนะนำที่ 8,400 (สูงสุด 84,000 เมื่อใช้จาระบี), รุ่นใส่ลูกกลิ้งเต็ม แนะนำที่ 4,200 (สูงสุด 42,000 เมื่อใช้จาระบี) และรุ่น C-Lube แนะนำที่ไม่เกิน 10,000
• โครงสร้างซีล (Seal structure): แบบไม่มีซีล (Shield type), แบบมีซีล (Sealed type) และแบบมีซีลกันรุน (Sealed type with ThrustDisk Seals)
• รูปทรงของวงแหวนรอบนอก (Shape of outer ring): แบบโค้ง (Crowned outer ring) และแบบทรงกระบอก (Cylindrical outer ring)
• อุณหภูมิการใช้งาน (Operating Temperature): โดยทั่วไปอยู่ในช่วง -20°C ถึง +120°C แต่อุณหภูมิสูงสุดที่ยอมรับได้จะแตกต่างกันไปตามรุ่น (เช่น รุ่น C-Lube ใช้ได้ระหว่าง -15°C ถึง 80°C)
• ความสามารถในการรับแรงของราง (Track Capacity): ขึ้นอยู่กับความแข็งของผิวไกด์แคม โดยค่ามาตรฐานอ้างอิงที่ความแข็ง 40HRC (ความต้านทานแรงดึง 1250 N/mm²)
• ความเร็วรอบที่ยอมรับได้ (Allowable Rotational Speed / d1n value): รุ่นที่มีรังรั้งลูกกลิ้ง แนะนำที่ 8,400 (สูงสุด 84,000 เมื่อใช้จาระบี), รุ่นใส่ลูกกลิ้งเต็ม แนะนำที่ 4,200 (สูงสุด 42,000 เมื่อใช้จาระบี) และรุ่น C-Lube แนะนำที่ไม่เกิน 10,000

เอกสารข้อมูล

ลูกเบี้ยว Cam Followers IKO code CR 36 Data Sheet
