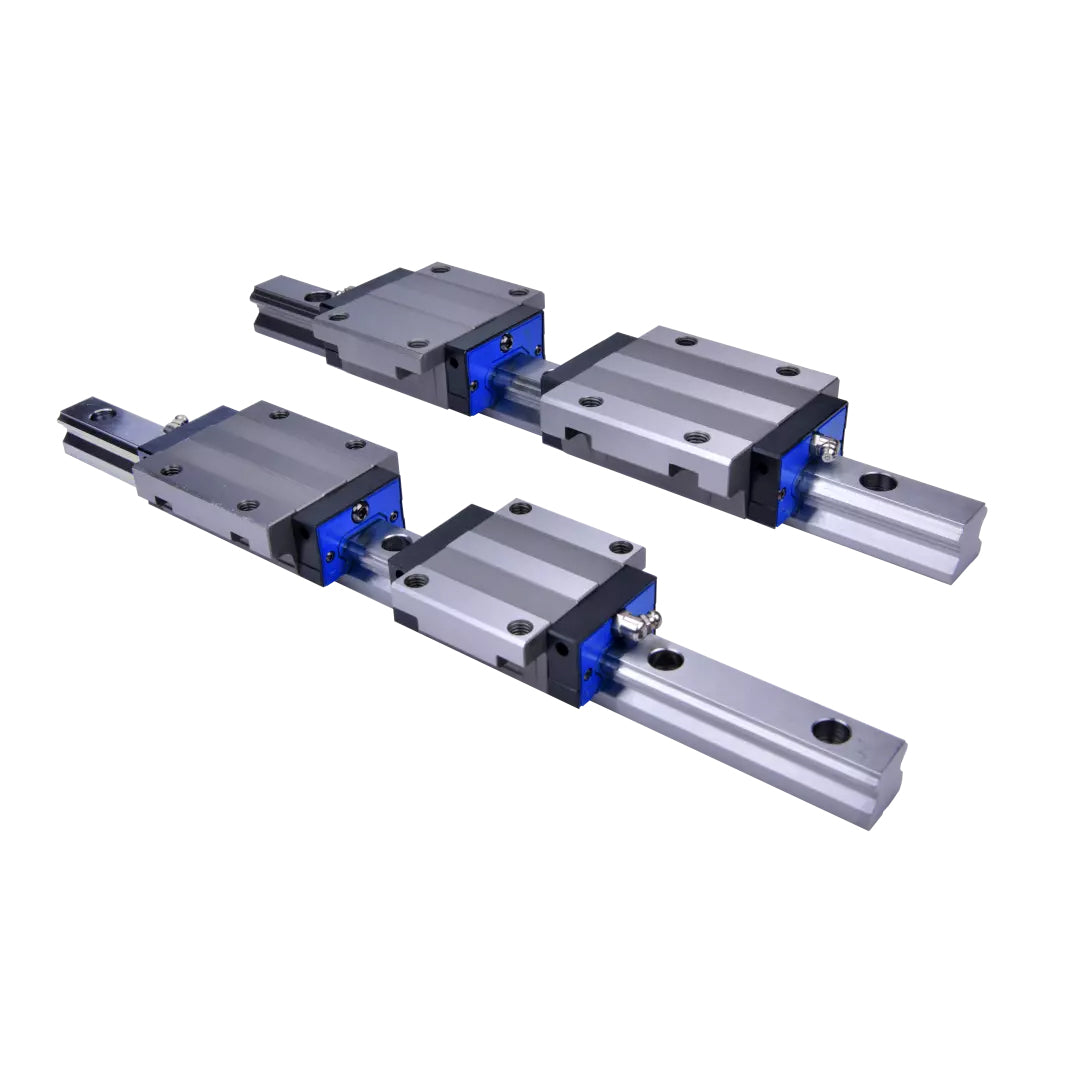

รางสไลด์ Linear Guide AIRTAC Standard code LSH15F1N

รางสไลด์ Linear Guide AIRTAC Standard code LSH15F1N รางนำทางรุ่นหน้าแปลนมาตรฐาน 15 มม. แบรนด์ AIRTAC โดดเด่นด้วยการเพิ่มพื้นที่จับยึด (Flange) เพื่อให้ติดตั้งน็อตได้จากหลายทิศทาง เสริมความแข็งแกร่งในการประกอบ ร่องลูกปืนออกแบบให้รับโหลดสมดุล 4 ด้านพร้อมฟังก์ชันชดเชยระนาบ (Self-aligning) ลดปัญหาชิ้นงานติดขัด วัสดุเคลือบกันสนิมทนทานสูง เหมาะสำหรับเครื่องจักรขนาดเล็กและระบบสายพานที่ต้องการความมั่นคงในการจับยึดและมีพื้นที่สไลด์ที่ลื่นไหล

คุณสมบัติ

• แคร่ทรงโปรไฟล์สูงแบบติดปีกหน้าแปลนมาตรฐานเหมาะอย่างยิ่งกับงานประกอบยึดเกาะร้อยน็อตจากด้านล่างของฐาน
• มอบความสะดวกรวดเร็วในการจับยึดติดตั้งเข้ากับชิ้นงานที่มีพื้นที่ให้สอดประแจหรือเครื่องมือไขน็อตค่อนข้างจำกัด
• แผ่นปีกหน้าแปลนสองข้างมีความหนาที่คำนวณมาอย่างดีเพียงพอที่จะไม่เกิดการบิดงอหรือโก่งตัวเมื่อรับแรงดึง
• ร่องทางเดินของเม็ดลูกปืนเหล็กถูกควบคุมคุณภาพด้วยเทคโนโลยีระดับไมโครเมตรเพื่อให้ได้จุดศูนย์กลางสม่ำเสมอ
• ช่วยวิศวกรประหยัดเวลาอันมีค่าในการตรวจสอบระดับความขนานและการทำ Alignment ก่อนเริ่มเดินเครื่องจักร

ข้อมูลจำเพาะ

• รหัสผลิตภัณฑ์ LSH15F1N จัดอยู่ในซีรีส์รางสไลด์ทรงสูงปกติ (Standard Profile)
• รางหน้ากว้าง 15 มิลลิเมตร ประกอบใช้งานกับตัวบล็อกความยาวมาตรฐาน (Standard Block)
• มาในรูปแบบหน้าแปลน (Flange F1) ที่ช่วยเสริมจุดยึดน็อตให้กว้างขึ้น
• เหมาะกับชิ้นงานที่มีลักษณะแผ่ขยายออกด้านข้าง ป้องกันการคว่ำหรือเสียศูนย์
• ผสมผสานระหว่างความสูงมาตรฐานและปีกบล็อก ทำให้รองรับแรงกระทำได้หลายทาง

Model\Item	External Dimension ( mm )							Block Dimension ( mm )							Rail Dimension ( mm )
	H	H1	F	Y	C			C1	A	B	K	D	M	T1	G	H2	P	ФQ	ФU	H3
					Standard (Blank)	Double oil scrapers(DD)	Oil scraper+Metal scraper(ZZ)
LSH15F1N	24	3.5	47	16	60	67	64.5	40	30	38	4.3	6	M5X0.8	11	15	15	60	8	4.8	5.3
LSH20F1N	30	4.3	63	21.5	76.5	84.5	81	52	40	53	6.5	12.5	M6X1.0	10	20	17.5	60	9.5	5.8	8.5
LSH20F1L	30	4.3	63	21.5	90.5	98.5	95	66	40	53	6.5	12.5	M6X1.0	10	20	17.5	60	9.5	5.8	8.5
LSH25F1N	36	6.5	70	23.5	83.5	91.5	88	58.5	45	57	6.9	12.5	M8X1.25	16	23	22	60	11.2	7	9
LSH25F1L	36	6.5	70	23.5	105	113	109.5	80	45	57	6.9	12.5	M8X1.25	16	23	22	60	11.2	7	9
LSH30F1N	42	6.5	90	31	95.5	103.5	100.5	70.5	52	72	8	13	M10X1.5	18	28	26	80	14.2	9	12
LSH30F1L	42	6.5	90	31	118	126	123	93	52	72	8	13	M10X1.5	18	28	26	80	14.2	9	12
LSH35F1N	48	7	100	33	109	118	114	80	62	82	9.2	12.5	M10X1.5	21	34	29	80	14.2	9	12
LSH35F1L	48	7	100	33	134.5	143.5	139.5	105.5	62	82	9.2	12.5	M10X1.5	21	34	29	80	14.2	9	12
LSH45F1N	60	10	120	37.5	132	141	137	98	80	100	10	16	M12X1.75	22	45	38	105	20	14	17
LSH45F1L	60	10	120	37.5	164	173	169	130	80	100	10	16	M12X1.75	22	45	38	105	20	14	17

ข้อมูลทางเทคนิค

• รูปแบบโครงสร้างความสูงมาตรฐานแบบมีแปลนยื่น (Flange Type) ขยายพื้นผิวจับยึดให้กว้างขึ้น
• ขนาดแกนสไลด์รองรับน้ำหนัก 15 มม. ตอบโจทย์การออกแบบในพื้นที่จำกัดแต่ต้องการจับยึดที่แน่น
• บล็อกแบบมีปีกหน้าแปลนความยาวปกติ (Normal length) ยึดชิ้นงานจากด้านบนหรือล่างได้อย่างสะดวก
• ความแข็งแกร่งของปีกหน้าแปลนทนทานต่อแรงกระชากของกระบอกสูบลมขณะดันชิ้นงาน
• ชุดซีลยางครอบปลายบล็อกช่วยปัดกวาดเศษฝุ่นผงบนร่องรางได้อย่างหมดจดและราบรื่น

เอกสารข้อมูล

รางสไลด์ Linear Guide AIRTAC Standard code LSH15F1N Data Sheet
