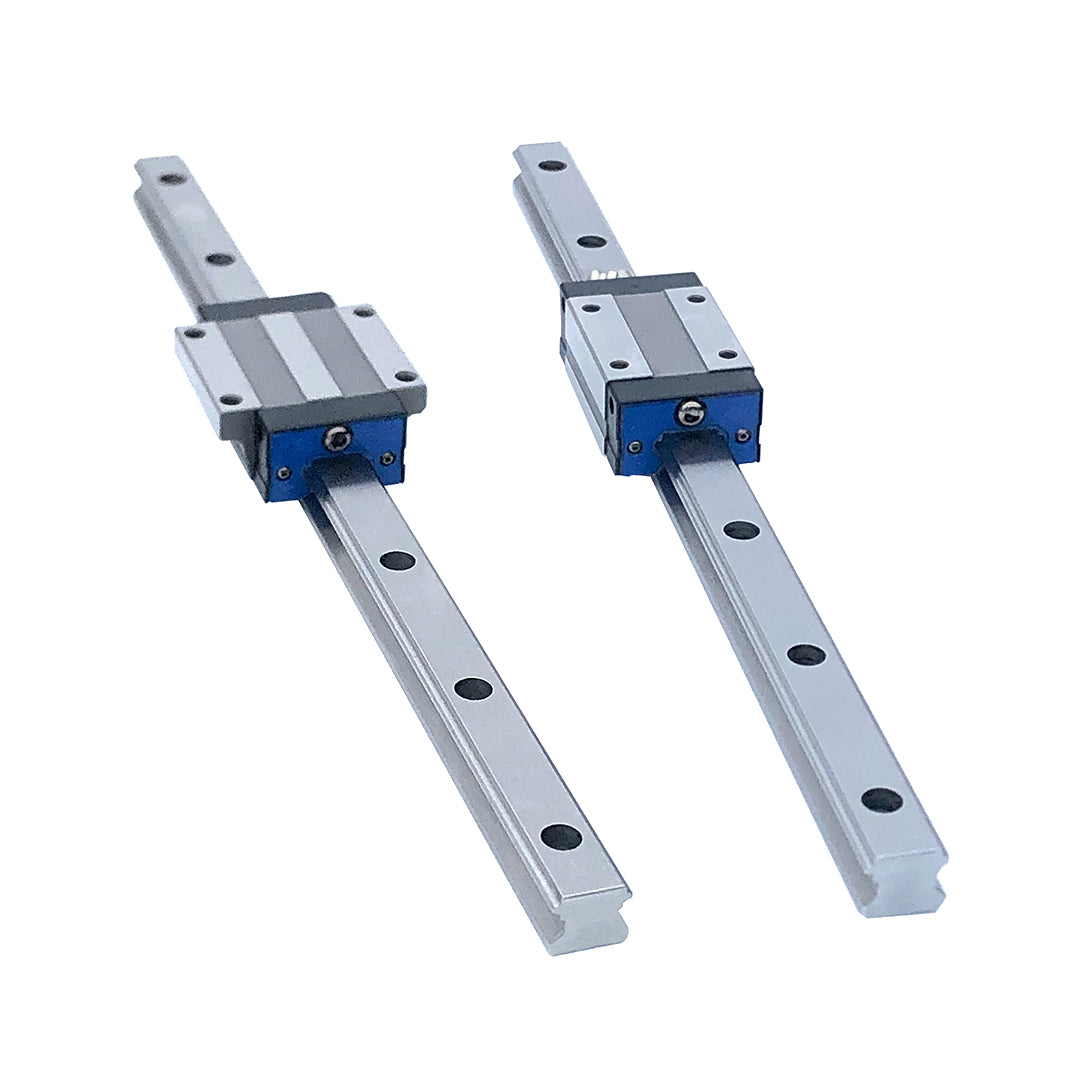

รางสไลด์ Linear Guide AIRTAC Low Profile code LSD15HN

รางสไลด์ Linear Guide AIRTAC Low Profile code LSD15HN รางสไลด์ซีรีส์ Low Profile บล็อกมาตรฐานขนาด 15 มม. ของ AIRTAC โดดเด่นด้วยการลดความสูงของโครงสร้างเพื่อเพิ่มความมั่นคง ลดอาการสั่นสะเทือน ระบบลูกปืนหมุนเวียนลื่นไหลช่วยกระจายน้ำหนักได้สมดุล ส่งผลให้การเคลื่อนที่เป็นเส้นตรงอย่างสมบูรณ์ วัสดุมีความทนทานและดูแลรักษาง่าย เหมาะกับระบบหุ่นยนต์ลำเลียงหรือเครื่องประกอบอัตโนมัติที่ต้องการย่อขนาดโครงสร้างแต่ยังคงพละกำลังการรับแรงขั้นสูงไว้

คุณสมบัติ

• บล็อกความยาวมาตรฐาน (Normal) แบกรับน้ำหนักเฉลี่ยของชิ้นงานได้อย่างเหมาะสม
• การออกแบบให้จุดศูนย์ถ่วงเตี้ยลงช่วยเพิ่มระดับความแม่นยำเมื่อสไลด์ด้วยความเร็ว
• เม็ดลูกปืนทรงกลมสามารถหมุนเวียนในร่องวิ่งได้อย่างราบรื่นไม่มีสะดุด
• ส่วนโค้งของร่องรับน้ำหนักถูกออกแบบให้โอบรัดเข้ากับเม็ดลูกปืนได้พอดี
• โครงสร้างโลหะมีความทนทานต่อสภาพแวดล้อมที่มีฝุ่นละอองในโรงงาน

ข้อมูลจำเพาะ

• พาร์ทนัมเบอร์ LSD15HN คือ ลิเนียร์ไกด์ทรงเตี้ย (Low Profile) จาก AIRTAC
• ใช้สเปกรางขนาด 15 มิลลิเมตร เข้าคู่กับบล็อกสไลด์ความยาวระดับมาตรฐาน (Standard Block)
• ตัวบล็อกสี่เหลี่ยมแบบไม่มีปีก (Square Type) ยึดน็อตจากด้านบนได้สะดวก
• โครงสร้างรองรับน้ำหนักและแรงกระแทกได้ดีกว่าบล็อกชนิดสั้นในขนาดเดียวกัน
• เป็นรุ่นพื้นฐานที่ใช้งานได้อย่างอเนกประสงค์ในงานประกอบเครื่องจักรอุตสาหกรรม

Model\Item	External Dimension ( mm )							Block Dimension ( mm )							Rail Dimension ( mm )
	H	H1	F	Y	C			C1	A	B	K	D	M	N	G	H2	P	ФQ[Note]	ФU	H3
					Standard (Blank)	Double oil scrapers(DD)	Oil scraper+Metal scraper(ZZ)
LSD15HS	24	4.5	34	9.5	40.5	47.5	45	23.5	-	26	4.6	6	M4X0.7	6	15	12.5	60	8(6)	4.8(3.5)	5.3(4.5)
LSD15HN	24	4.5	34	9.5	57	64	61.5	40	26	26	4.6	6	M4X0.7	6	15	12.5	60	8(6)	4.8(3.5)	5.3(4.5)
LSD20HS	28	6	42	11	46	53	50.5	29	-	32	6.2	13	M5X0.8	7	20	15.5	60	9.5	5.8	8.5
LSD20HN	28	6	42	11	65	72	69.5	48	32	32	6.2	13	M5X0.8	7	20	15.5	60	9.5	5.8	8.5
LSD25HS	33	7	48	12.5	59	66	63.5	36.5	-	35	7.2	13	M6X1.0	9	23	18	60	11.2	7	9
LSD25HN	33	7	48	12.5	83	90	87.5	60.5	35	35	7.2	13	M6X1.0	9	23	18	60	11.2	7	9
LSD30HS	42	9	60	16	68.5	76.5	73.5	41.5	-	40	7.2	13	M8X1.25	12	28	23	80	11.2(14.2)	7(9)	9(12)
LSD30HN	42	9	60	16	97	105	102	70	40	40	7.2	13	M8X1.25	12	28	23	80	11.2(14.2)	7(9)	9(12)
LSD35HS	48	11	70	18	73.5	81.5	78.5	46.5	-	50	8.5	13	M8X1.25	12	34	27.5	80	14.2	9	12
LSD35HN	48	11	70	18	106.5	114.5	111.5	79.5	50	50	8.5	13	M8X1.25	12	34	27.5	80	14.2	9	12

ข้อมูลทางเทคนิค

• รูปแบบโครงสร้างเตี้ยพิเศษ ช่วยลดจุดศูนย์ถ่วงของเครื่องจักรให้ต่ำลง
• ขนาดรางมาตรฐาน 15 มิลลิเมตร ขับเคลื่อนด้วยแรงเสียดทานที่น้อยมาก
• ตัวเลื่อนเป็นบล็อกความยาวปกติ (Standard length) ให้ความสมดุลที่ดีในการรับโหลด
• ระบบการหล่อลื่นถูกออกแบบให้กระจายจาระบีเข้าถึงเม็ดลูกปืนได้อย่างทั่วถึง
• การออกแบบช่องหมุนเวียนลูกปืนช่วยลดเสียงรบกวนขณะทำงานได้อย่างเห็นผล

เอกสารข้อมูล

รางสไลด์ Linear Guide AIRTAC Low Profile code LSD15HN Data Sheet
