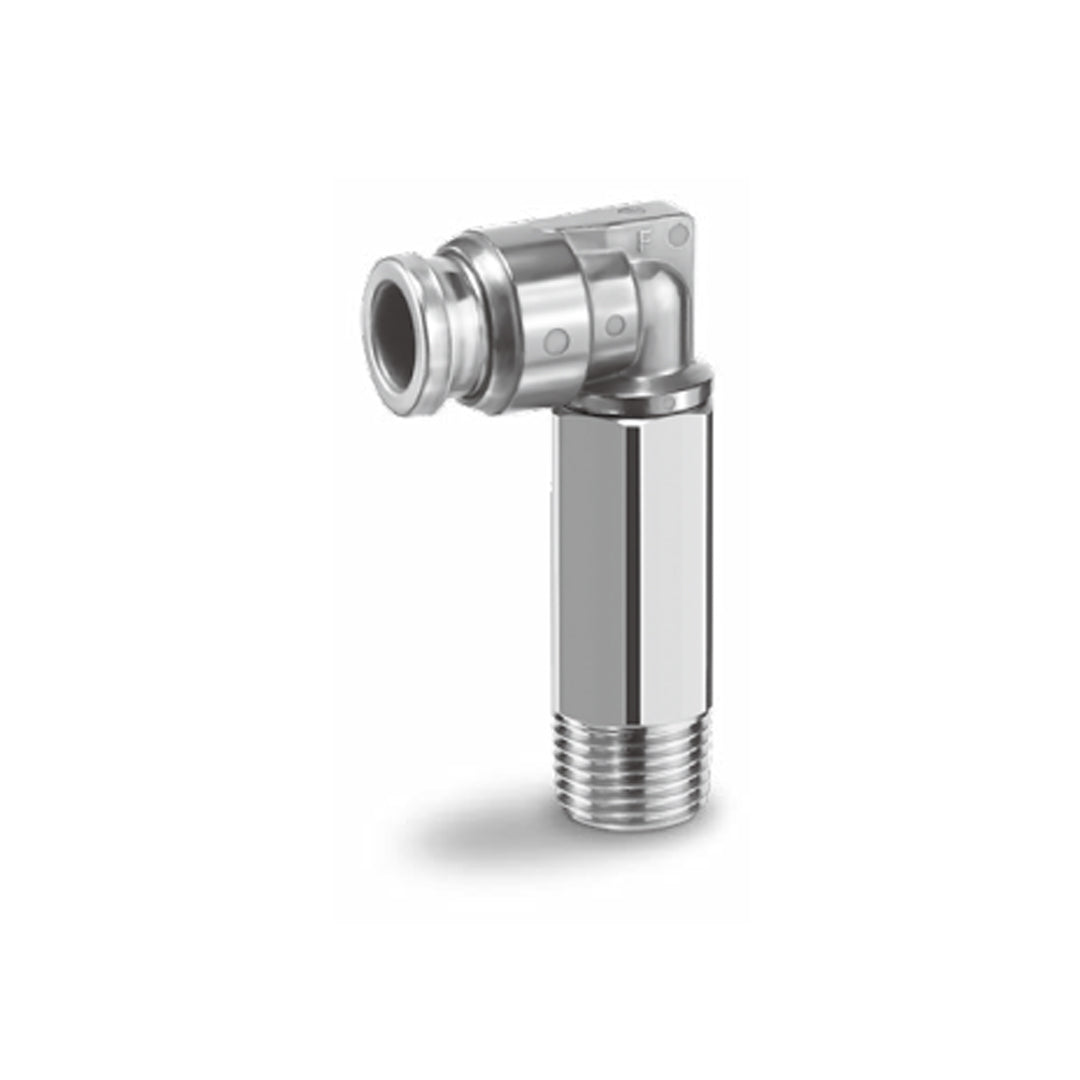

ข้อต่อลม Fittings SMC Hygienic Design code KQG2W11-N02-F

ข้อต่อแบบ Hygienic Design จาก SMC รุ่น EHEDG Series ได้รับการออกแบบตามมาตรฐาน EHEDG (European Hygienic Engineering & Design Group) เพื่อรองรับการใช้งานในอุตสาหกรรมอาหาร เครื่องดื่ม และยา ที่ต้องการความสะอาดสูงสุด ตัวข้อต่อผลิตจาก สแตนเลสเกรด 316L ซึ่งมีความทนทานต่อการกัดกร่อนสูงและสามารถทำความสะอาดได้ง่าย โครงสร้างภายในถูกออกแบบให้มีพื้นผิวเรียบ ไม่มีจุดสะสมของสิ่งสกปรก พร้อมซีลชนิด Special FKM ที่ทนต่ออุณหภูมิสูงถึง 150°C และสามารถใช้งานร่วมกับไอน้ำ (Steam) ได้ เหมาะสำหรับระบบลม น้ำ หรือไนโตรเจนในสายการผลิตที่ต้องการมาตรฐานความสะอาดระดับสูง

คุณสมบัติ

• ผ่านการรับรองมาตรฐาน EHEDG สำหรับงานอาหารและยา
• วัสดุสแตนเลส 316L ทั้งตัว ทนต่อการกัดกร่อนและทำความสะอาดง่าย
• พื้นผิวเรียบ (Smooth Bore Design) ป้องกันการสะสมของจุลินทรีย์และสิ่งสกปรก
• ซีล FKM พิเศษ ทนความร้อนสูงและใช้ได้กับไอน้ำ
• Grease-free Design ปลอดการหล่อลื่น ป้องกันการปนเปื้อน
• ติดตั้งง่ายแบบ One-touch เพิ่มความสะดวกในการบำรุงรักษา
• รองรับแรงดันสูงถึง 1 MPa และสูญญากาศได้
• เหมาะสำหรับระบบลม น้ำ และไนโตรเจนในกระบวนการผลิตอาหาร/ยา
• ผ่านมาตรฐาน RoHS และ Japan Food Sanitation Law

ข้อมูลจำเพาะ

• ซีรีส์ EHEDG Certified Series
• ประเภท Hygienic Design Stainless Steel One-touch Fittings
• ของไหลที่ใช้ได้ อากาศ, น้ำ, ไนโตรเจน, ไอน้ำ (Steam)
• แรงดันใช้งาน −100 kPa ถึง 1 MPa
• แรงดันทดสอบ 3 MPa
• อุณหภูมิใช้งาน −5 ถึง 150°C (ไม่ให้แข็งตัว)
• วัสดุตัวเรือน Stainless Steel 316L
• วัสดุซีล Special FKM (ทนไอน้ำและความร้อนสูง)
• การหล่อลื่น ไม่มี (Grease-free)
• พื้นผิวภายใน ขัดเงาเรียบ ป้องกันการสะสมของสิ่งสกปรก
• วัสดุท่อที่รองรับ FEP, PFA, Polyolefin
• ขนาดท่อที่รองรับ Ø4 ถึง Ø12 mm
• มาตรฐานที่ผ่านการรับรอง EHEDG, Japan Food Sanitation Law, RoHS
• คุณสมบัติพิเศษ Hygienic Design, Cleanroom Compatible, High Temperature Resistant

Applicable tubing O.D. [inch]	Connection thread NPT	Model	H (Width across flats)	ØD	L1	L2	A *1	M	Effective	Weight [g]
									area [mm2] *2
Ø1/8"	1/8	KQG2W01-N01-F	12	8.3	13.6	31.6	32.5	12	2.8	21.5
	1/4	KQG2W01-N02-F	14		13.6	35.4	35.1			34.4
Ø5/32"	1/8	KQG2W03-N01-F	12	9.1	14.4	32	33.3	12.6	4	22.4
	1/4	KQG2W03-N02-F	14		14.4	35.8	35.9			35.2
Ø1/4"	1/8	KQG2W07-N01-F	12	11.7	15.9	33.3	35.9	13.5	10.9	24.1
	1/4	KQG2W07-N02-F	14		15.9	37.1	38.5			37
	3/8	KQG2W07-N03-F	19		15.9	38.9	40			70.9
Ø5/16"	1/8	KQG2W09-N01-F	12	13.7	18.6	34.7	38.3	16.1	20.5	26.9
	1/4	KQG2W09-N02-F	14		19.1	40.2	42.6			38.7
	3/8	KQG2W09-N03-F	19		19.1	42	44.1			74.7
Ø3/8"	1/4	KQG2W11-N02-F	14	16	21	47.2	50.8	16.6	33.5	41.8
	3/8	KQG2W11-N03-F	19		21	45.4	48.7			75.2
	1/2	KQG2W11-N04-F	22		21	49.2	50.8			116.5
Ø1/2"	1/4	KQG2W13-N02-F	14	19.6	22.7	49	54.4	18.5	47.7	47.9
	3/8	KQG2W13-N03-F	19		23.7	50.7	55.8			75.3
	1/2	KQG2W13-N04-F	22		23.7	54.5	57.9			118.3

ข้อมูลทางเทคนิค

Fluid	Air, Water*1, Steam*2
Operating pressure range*3	−100 kPa to 1 MPa*4
Proof pressure	3.0 MPa
Ambient and fluid temperatures*5	−5 to 150°C (No freezing)*4
Lubricant	NSF H1 grease
Seal on the threads	Without sealant

เอกสารข้อมูล

ข้อต่อลม Fittings SMC Hygienic Design code KQG2W11-N02-F Data sheet
