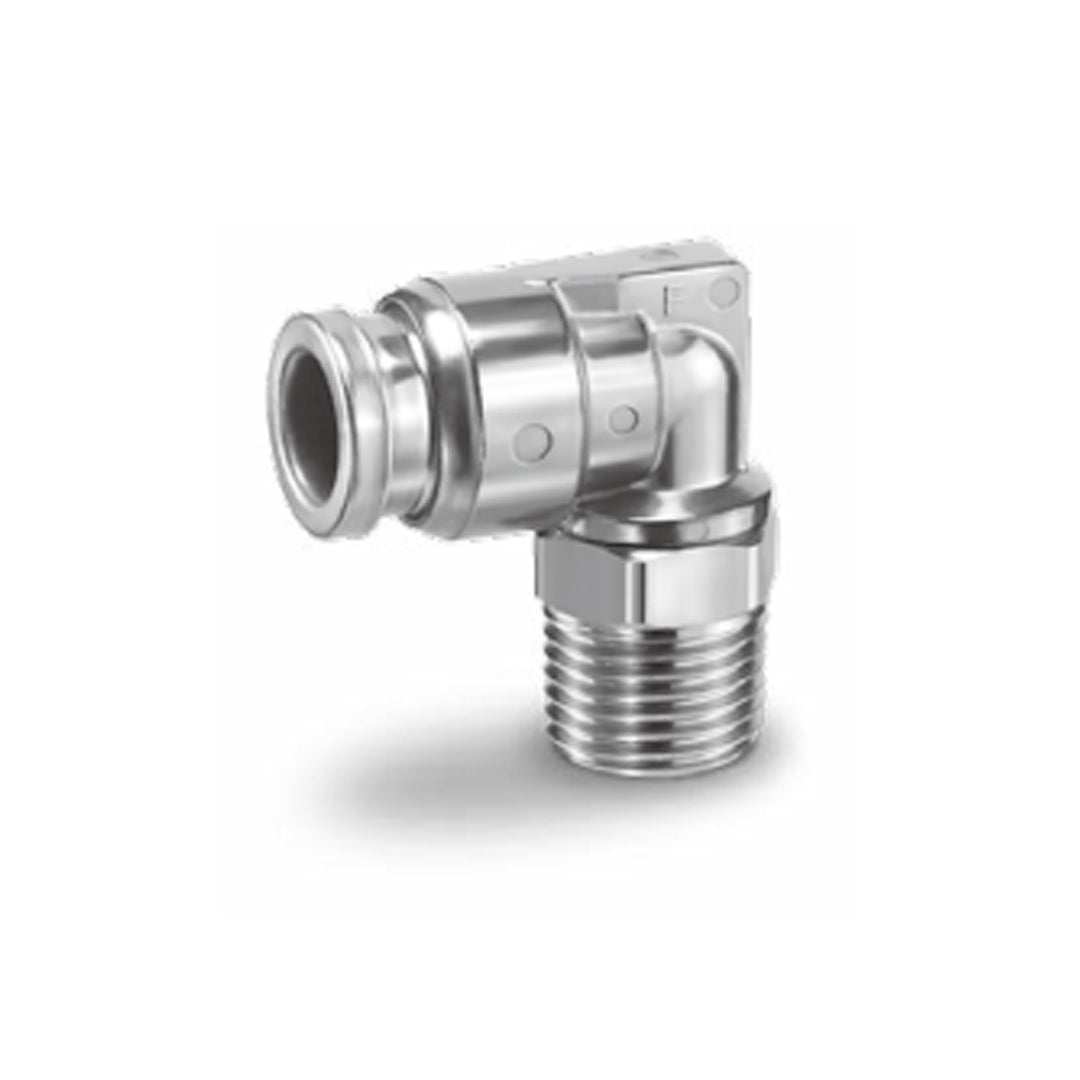

ข้อต่อลม Fittings SMC Hygienic Design code KQG2L04-02-F

ข้อต่อแบบ Hygienic Design จาก SMC รุ่น EHEDG Series ได้รับการออกแบบตามมาตรฐาน EHEDG (European Hygienic Engineering & Design Group) เพื่อรองรับการใช้งานในอุตสาหกรรมอาหาร เครื่องดื่ม และยา ที่ต้องการความสะอาดสูงสุด ตัวข้อต่อผลิตจาก สแตนเลสเกรด 316L ซึ่งมีความทนทานต่อการกัดกร่อนสูงและสามารถทำความสะอาดได้ง่าย โครงสร้างภายในถูกออกแบบให้มีพื้นผิวเรียบ ไม่มีจุดสะสมของสิ่งสกปรก พร้อมซีลชนิด Special FKM ที่ทนต่ออุณหภูมิสูงถึง 150°C และสามารถใช้งานร่วมกับไอน้ำ (Steam) ได้ เหมาะสำหรับระบบลม น้ำ หรือไนโตรเจนในสายการผลิตที่ต้องการมาตรฐานความสะอาดระดับสูง

คุณสมบัติ

• ผ่านการรับรองมาตรฐาน EHEDG สำหรับงานอาหารและยา
• วัสดุสแตนเลส 316L ทั้งตัว ทนต่อการกัดกร่อนและทำความสะอาดง่าย
• พื้นผิวเรียบ (Smooth Bore Design) ป้องกันการสะสมของจุลินทรีย์และสิ่งสกปรก
• ซีล FKM พิเศษ ทนความร้อนสูงและใช้ได้กับไอน้ำ
• Grease-free Design ปลอดการหล่อลื่น ป้องกันการปนเปื้อน
• ติดตั้งง่ายแบบ One-touch เพิ่มความสะดวกในการบำรุงรักษา
• รองรับแรงดันสูงถึง 1 MPa และสูญญากาศได้
• เหมาะสำหรับระบบลม น้ำ และไนโตรเจนในกระบวนการผลิตอาหาร/ยา
• ผ่านมาตรฐาน RoHS และ Japan Food Sanitation Law

ข้อมูลจำเพาะ

• ซีรีส์ EHEDG Certified Series
• ประเภท Hygienic Design Stainless Steel One-touch Fittings
• ของไหลที่ใช้ได้ อากาศ, น้ำ, ไนโตรเจน, ไอน้ำ (Steam)
• แรงดันใช้งาน −100 kPa ถึง 1 MPa
• แรงดันทดสอบ 3 MPa
• อุณหภูมิใช้งาน −5 ถึง 150°C (ไม่ให้แข็งตัว)
• วัสดุตัวเรือน Stainless Steel 316L
• วัสดุซีล Special FKM (ทนไอน้ำและความร้อนสูง)
• การหล่อลื่น ไม่มี (Grease-free)
• พื้นผิวภายใน ขัดเงาเรียบ ป้องกันการสะสมของสิ่งสกปรก
• วัสดุท่อที่รองรับ FEP, PFA, Polyolefin
• ขนาดท่อที่รองรับ Ø4 ถึง Ø12 mm
• มาตรฐานที่ผ่านการรับรอง EHEDG, Japan Food Sanitation Law, RoHS
• คุณสมบัติพิเศษ Hygienic Design, Cleanroom Compatible, High Temperature Resistant

Applicable tubing O.D. [mm]	Connection thread R, M	Model	H (Width across flats)	⌀D*1	⌀d	L1	L2	A*2	M	Effective area [mm²]*3	Weight [g]
⌀3.2	M5 x 0.8	KQG2L23-M5-F	8	8.3	8	13.1	15.9	16.1	12	2.6	6.5
	1/8	KQG2L23-01-F	10		–	13.6	14.9	15.9		3	7.6
	1/4	KQG2L23-02-F	14				18.7	18.1			16
⌀4	M5 x 0.8	KQG2L04-M5-F	8	9.1	8	13.7	16.3	16.9	12.6	3.5	7.1
	1/8	KQG2L04-01-F	10		–	14.4	15.3	16.7		4.2	8.5
	1/4	KQG2L04-02-F	14				19.1	18.9			16.8
⌀6	M5 x 0.8	KQG2L06-M5-F	8	11.4	8	14.7	17.4	19.1	13.6	3.5	9
	1/8	KQG2L06-01-F	10		–	15.9	16.4	19		11.4	10.1
	1/4	KQG2L06-02-F	14				20.2	21.2			18.4
	3/8	KQG2L06-03-F	17				21.6	22.2			29.9
⌀8	1/8	KQG2L08-01-F	12	13.7	–	19.1	18.3	22	16.1	21.6	14.6
	1/4	KQG2L08-02-F	14				21.5	23.6			20.3
	3/8	KQG2L08-03-F	17				22.9	24.6			31.6
⌀10	1/8	KQG2L10-01-F	12	16.6	–	21	19.7	24.9	17	21.6	20.2
	1/4	KQG2L10-02-F	14				22.9	26.5			23.3
	3/8	KQG2L10-03-F	17				24.3	27.5		35.2	33.6
	1/2	KQG2L10-04-F	22				28.5	30.4			60.1
⌀12	1/4	KQG2L12-02-F	14	18.7	–	23.6	22.6	28.6	18.6	50.2	27.1
	3/8	KQG2L12-03-F	17				25.3	29.5			33.7
	1/2	KQG2L12-04-F	22				29.5	32.4			58.7
⌀16	3/8	KQG2L16-03-F	19	24.6	–	26.3	28	34.5	20.8	71	46.3
	1/2	KQG2L16-04-F	22			27.3	31.8	37		100	61.3

ข้อมูลทางเทคนิค

Fluid	Air, Water *1, Steam *2
Operating pressure range *3	-100 kPa to 1 MPa *4
Proof pressure	3.0 MPa
Ambient and fluid temperatures *5	-5 to 150°C (No freezing) *4
Lubricant	NSF H1 grease
Seal on the threads	Without sealant

เอกสารข้อมูล

ข้อต่อลม Fittings SMC Hygienic Design code KQG2L04-02-F Data sheet
