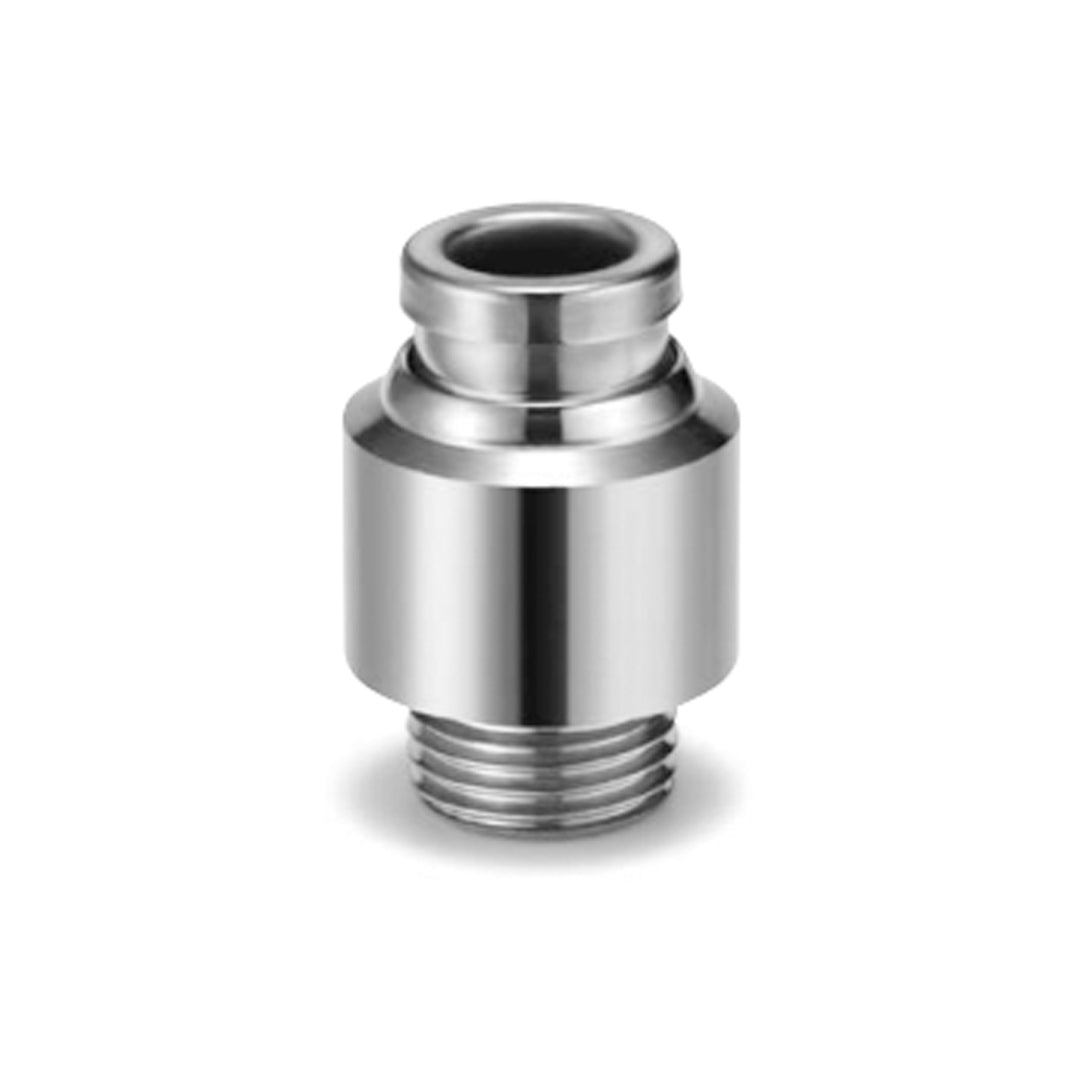

ข้อต่อลม Fittings SMC Hygienic Design code KGQ2S06-G01-F

ข้อต่อแบบ Hygienic Design จาก SMC รุ่น EHEDG Series ได้รับการออกแบบตามมาตรฐาน EHEDG (European Hygienic Engineering & Design Group) เพื่อรองรับการใช้งานในอุตสาหกรรมอาหาร เครื่องดื่ม และยา ที่ต้องการความสะอาดสูงสุด ตัวข้อต่อผลิตจาก สแตนเลสเกรด 316L ซึ่งมีความทนทานต่อการกัดกร่อนสูงและสามารถทำความสะอาดได้ง่าย โครงสร้างภายในถูกออกแบบให้มีพื้นผิวเรียบ ไม่มีจุดสะสมของสิ่งสกปรก พร้อมซีลชนิด Special FKM ที่ทนต่ออุณหภูมิสูงถึง 150°C และสามารถใช้งานร่วมกับไอน้ำ (Steam) ได้ เหมาะสำหรับระบบลม น้ำ หรือไนโตรเจนในสายการผลิตที่ต้องการมาตรฐานความสะอาดระดับสูง

คุณสมบัติ

• ผ่านการรับรองมาตรฐาน EHEDG สำหรับงานอาหารและยา
• วัสดุสแตนเลส 316L ทั้งตัว ทนต่อการกัดกร่อนและทำความสะอาดง่าย
• พื้นผิวเรียบ (Smooth Bore Design) ป้องกันการสะสมของจุลินทรีย์และสิ่งสกปรก
• ซีล FKM พิเศษ ทนความร้อนสูงและใช้ได้กับไอน้ำ
• Grease-free Design ปลอดการหล่อลื่น ป้องกันการปนเปื้อน
• ติดตั้งง่ายแบบ One-touch เพิ่มความสะดวกในการบำรุงรักษา
• รองรับแรงดันสูงถึง 1 MPa และสูญญากาศได้
• เหมาะสำหรับระบบลม น้ำ และไนโตรเจนในกระบวนการผลิตอาหาร/ยา
• ผ่านมาตรฐาน RoHS และ Japan Food Sanitation Law

ข้อมูลจำเพาะ

• ซีรีส์ EHEDG Certified Series
• ประเภท Hygienic Design Stainless Steel One-touch Fittings
• ของไหลที่ใช้ได้ อากาศ, น้ำ, ไนโตรเจน, ไอน้ำ (Steam)
• แรงดันใช้งาน −100 kPa ถึง 1 MPa
• แรงดันทดสอบ 3 MPa
• อุณหภูมิใช้งาน −5 ถึง 150°C (ไม่ให้แข็งตัว)
• วัสดุตัวเรือน Stainless Steel 316L
• วัสดุซีล Special FKM (ทนไอน้ำและความร้อนสูง)
• การหล่อลื่น ไม่มี (Grease-free)
• พื้นผิวภายใน ขัดเงาเรียบ ป้องกันการสะสมของสิ่งสกปรก
• วัสดุท่อที่รองรับ FEP, PFA, Polyolefin
• ขนาดท่อที่รองรับ Ø4 ถึง Ø12 mm
• มาตรฐานที่ผ่านการรับรอง EHEDG, Japan Food Sanitation Law, RoHS
• คุณสมบัติพิเศษ Hygienic Design, Cleanroom Compatible, High Temperature Resistant

Applicable tubing O.D. [mm]	Connection thread G	Model	H (Width across flats)	øD	ød	L	A	M	Effective area [mm²] *1	Weight [g]
ø4	1/8	KGQ2S04-G01-F	3	14	14	20.4	14.9	12.6	4.1	13
ø6	1/8	KGQ2S06-G01-F	4	14	14	20.6	15.1	13.6	10	11.6
	1/4	KGQ2S06-G02-F		18	18		14.1		10.7	19.1
ø8	1/8	KGQ2S08-G01-F	5	14	14	23.9	18.4	16.1	17.2	11.9
	1/4	KGQ2S08-G02-F	6	18	18	22.9	16.4		23.3	19.2
	3/8	KGQ2S08-G03-F		22	22	23.1	15.6			29.7
ø10	1/8	KGQ2S10-G01-F	5	17	14	25.1	19.6	17	17.2	17.6
	1/4	KGQ2S10-G02-F	8	18	18	24.9	18.4		39	19.6
	3/8	KGQ2S10-G03-F		22	22	24	16.5			29.8
	1/2	KGQ2S10-G04-F		27	26.5		15			43.1
ø12	1/4	KGQ2S12-G02-F	8	19	18	27.7	21.2	18.6	46	22.7
	3/8	KGQ2S12-G03-F	10	22	22	24.9	17.4		60	26.3
	1/2	KGQ2S12-G04-F		27	26.5		15.9			40.5
ø16	3/8	KGQ2S16-G03-F	10	24.6	22	31.3	23.8	20.8	81	39.4
	1/2	KGQ2S16-G04-F	12	27	26.5	27.8	18.8		113	40.9

ข้อมูลทางเทคนิค

Characteristic	Specification
Fluid	Air, Water *1, Steam *2
Operating pressure range *3	-100 kPa to 1 MPa *4
Proof pressure	3.0 MPa
Ambient and fluid temperatures *5	-5 to 150°C (No freezing) *4
Lubricant	NSF H1 grease
Seal on the threads	O-ring seal

เอกสารข้อมูล

ข้อต่อลม Fittings SMC Hygienic Design code KGQ2S06-G01-F Data sheet
