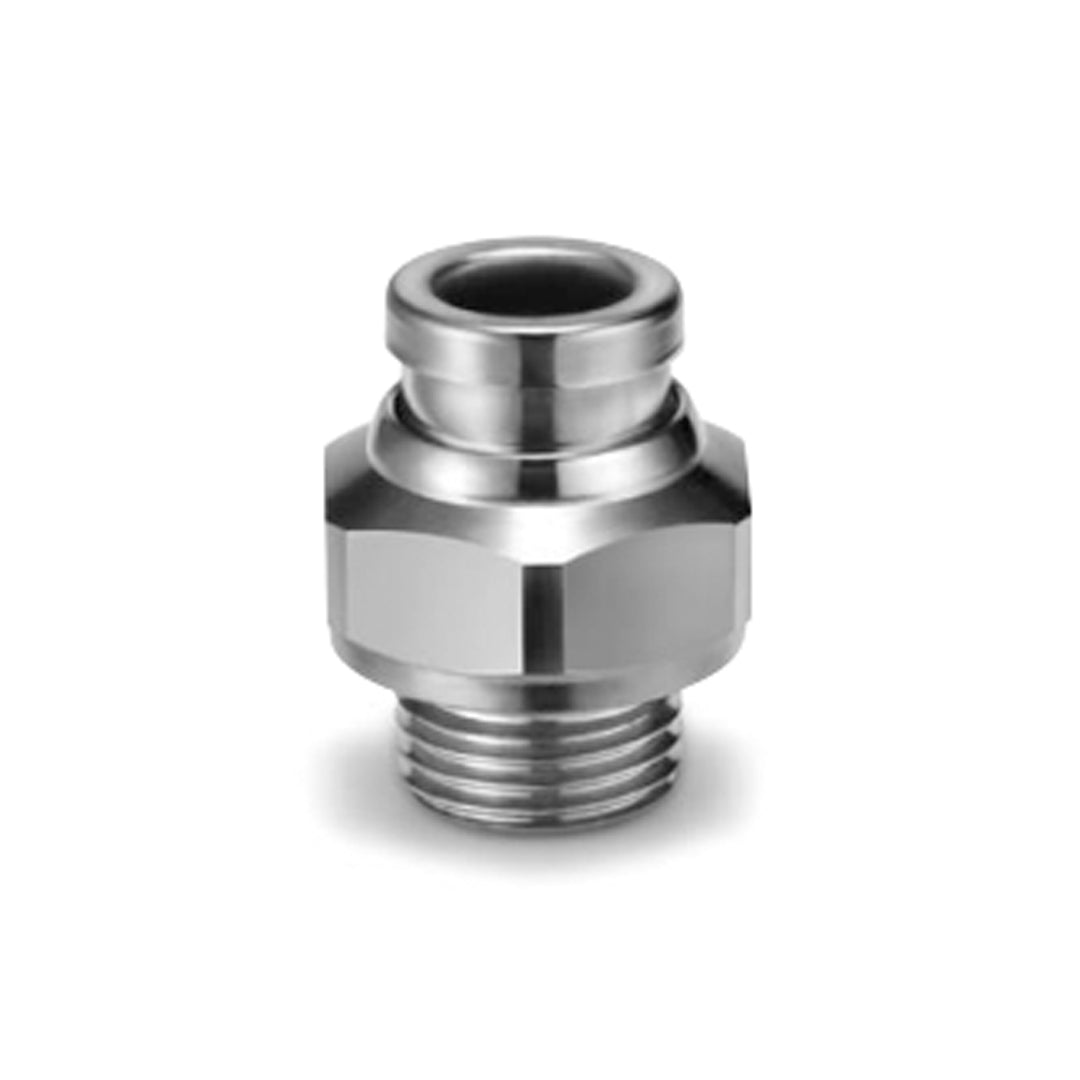

ข้อต่อลม Fittings SMC Hygienic Design code KGQ2H04-G01-F

ข้อต่อแบบ Hygienic Design จาก SMC รุ่น EHEDG Series ได้รับการออกแบบตามมาตรฐาน EHEDG (European Hygienic Engineering & Design Group) เพื่อรองรับการใช้งานในอุตสาหกรรมอาหาร เครื่องดื่ม และยา ที่ต้องการความสะอาดสูงสุด ตัวข้อต่อผลิตจาก สแตนเลสเกรด 316L ซึ่งมีความทนทานต่อการกัดกร่อนสูงและสามารถทำความสะอาดได้ง่าย โครงสร้างภายในถูกออกแบบให้มีพื้นผิวเรียบ ไม่มีจุดสะสมของสิ่งสกปรก พร้อมซีลชนิด Special FKM ที่ทนต่ออุณหภูมิสูงถึง 150°C และสามารถใช้งานร่วมกับไอน้ำ (Steam) ได้ เหมาะสำหรับระบบลม น้ำ หรือไนโตรเจนในสายการผลิตที่ต้องการมาตรฐานความสะอาดระดับสูง

คุณสมบัติ

• ผ่านการรับรองมาตรฐาน EHEDG สำหรับงานอาหารและยา
• วัสดุสแตนเลส 316L ทั้งตัว ทนต่อการกัดกร่อนและทำความสะอาดง่าย
• พื้นผิวเรียบ (Smooth Bore Design) ป้องกันการสะสมของจุลินทรีย์และสิ่งสกปรก
• ซีล FKM พิเศษ ทนความร้อนสูงและใช้ได้กับไอน้ำ
• Grease-free Design ปลอดการหล่อลื่น ป้องกันการปนเปื้อน
• ติดตั้งง่ายแบบ One-touch เพิ่มความสะดวกในการบำรุงรักษา
• รองรับแรงดันสูงถึง 1 MPa และสูญญากาศได้
• เหมาะสำหรับระบบลม น้ำ และไนโตรเจนในกระบวนการผลิตอาหาร/ยา
• ผ่านมาตรฐาน RoHS และ Japan Food Sanitation Law

ข้อมูลจำเพาะ

• ซีรีส์ EHEDG Certified Series
• ประเภท Hygienic Design Stainless Steel One-touch Fittings
• ของไหลที่ใช้ได้ อากาศ, น้ำ, ไนโตรเจน, ไอน้ำ (Steam)
• แรงดันใช้งาน −100 kPa ถึง 1 MPa
• แรงดันทดสอบ 3 MPa
• อุณหภูมิใช้งาน −5 ถึง 150°C (ไม่ให้แข็งตัว)
• วัสดุตัวเรือน Stainless Steel 316L
• วัสดุซีล Special FKM (ทนไอน้ำและความร้อนสูง)
• การหล่อลื่น ไม่มี (Grease-free)
• พื้นผิวภายใน ขัดเงาเรียบ ป้องกันการสะสมของสิ่งสกปรก
• วัสดุท่อที่รองรับ FEP, PFA, Polyolefin
• ขนาดท่อที่รองรับ Ø4 ถึง Ø12 mm
• มาตรฐานที่ผ่านการรับรอง EHEDG, Japan Food Sanitation Law, RoHS
• คุณสมบัติพิเศษ Hygienic Design, Cleanroom Compatible, High Temperature Resistant

Applicable tubing O.D. [mm]	Connection thread G	Model	H (Width across flats)	øD	Dimensions [mm]				Effective area [mm²] *1	Weight [g]
					ød	L	A	M
ø4	1/8	KGQ2H04-G01-F	14	–	13.8	16.6	11.1	12.6	5.6	8.2
ø4	1/4	KGQ2H04-G02-F	19		17.8	20.6	14.1			22
ø6	1/8	KGQ2H06-G01-F	14		13.8	17.6	12.1	13.6	13.1	8.6
ø6	1/4	KGQ2H06-G02-F	19		17.8	20.5	14			20.6
ø6	3/8	KGQ2H06-G03-F	22		21.8	23.4	15.9			36.4
ø8	1/8	KGQ2H08-G01-F	14		13.8	23.9	18.4	16.1	26.1	12.7
ø8	1/4	KGQ2H08-G02-F	19		17.8	21.2	14.7			18.3
ø8	3/8	KGQ2H08-G03-F	22		21.8	24	16.5			33.6
ø10	1/8	KGQ2H10-G01-F	17		13.8	25.1	19.6	17	26.1	19.1
ø10	1/4	KGQ2H10-G02-F	19		17.8	24.9	18.4		41.5	23.8
ø10	3/8	KGQ2H10-G03-F	22		21.8	23.3	15.8			29.5
ø10	1/2	KGQ2H10-G04-F	27		26.5	27.7	18.7			61.1
ø12	1/4	KGQ2H12-G02-F	19		17.8	27.7	21.2	18.6	58.3	25.3
ø12	3/8	KGQ2H12-G03-F	22		21.8	23.5	16			24.5
ø12	1/2	KGQ2H12-G04-F	27		26.5	27.9	18.9			55.1
ø16	3/8	KGQ2H16-G03-F	24	24.6	21.8	31.3	23.8	20.8	81	42.4
ø16	1/2	KGQ2H16-G04-F	27	24.6	26.5	27.3	18.3		113	64.1

ข้อมูลทางเทคนิค

Characteristic	Specification
Fluid	Air, Water *1, Steam *2
Operating pressure range *3	-100 kPa to 1 MPa *4
Proof pressure	3.0 MPa
Ambient and fluid temperatures *5	-5 to 150°C (No freezing) *4
Lubricant	NSF H1 grease
Seal on the threads	O-ring seal

เอกสารข้อมูล

ข้อต่อลม Fittings SMC Hygienic Design code KGQ2H04-G01-F Data sheet
