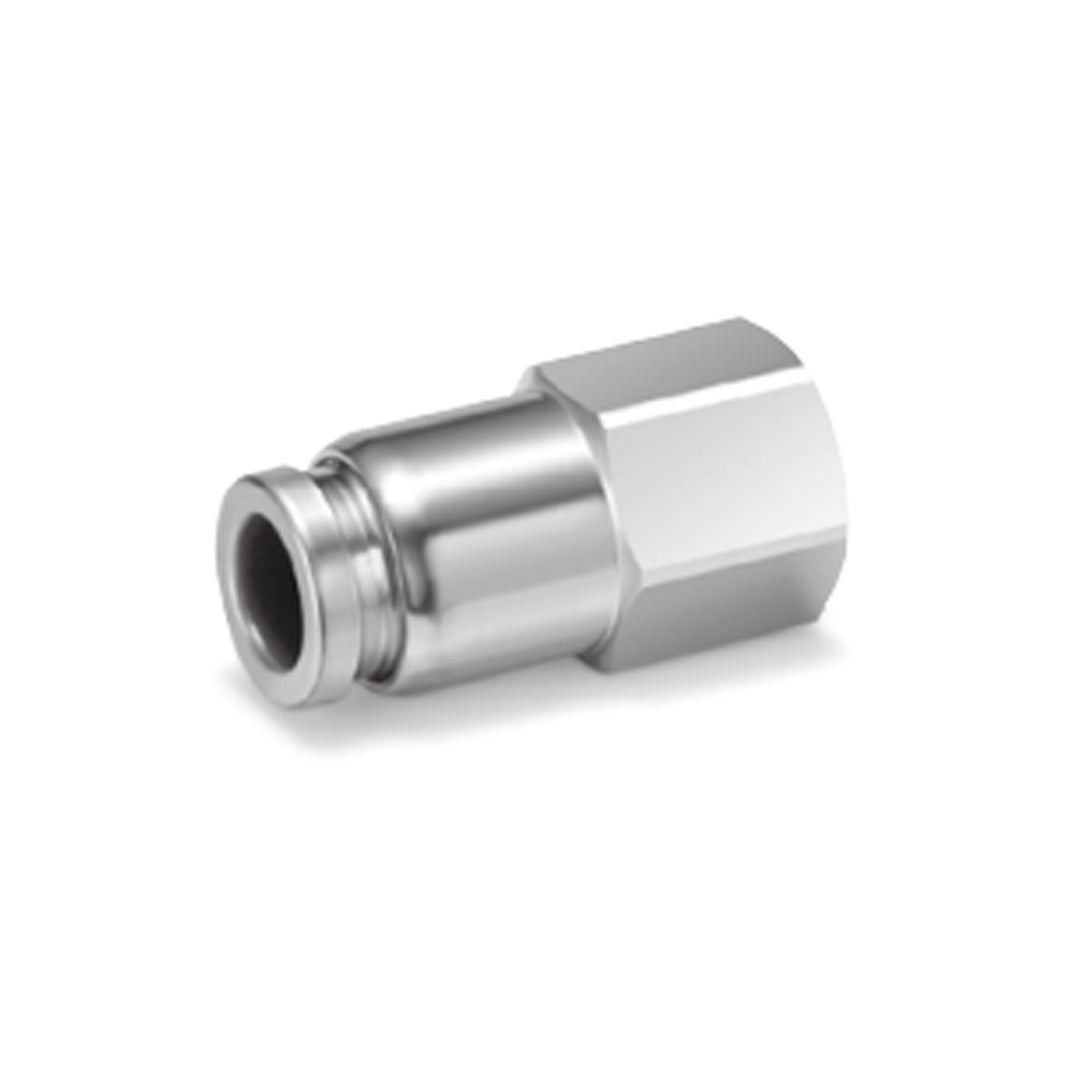

ข้อต่อลม Fittings SMC Hygienic Design code KGQ2F07-N03-F

ข้อต่อแบบ Hygienic Design จาก SMC รุ่น EHEDG Series ได้รับการออกแบบตามมาตรฐาน EHEDG (European Hygienic Engineering & Design Group) เพื่อรองรับการใช้งานในอุตสาหกรรมอาหาร เครื่องดื่ม และยา ที่ต้องการความสะอาดสูงสุด ตัวข้อต่อผลิตจาก สแตนเลสเกรด 316L ซึ่งมีความทนทานต่อการกัดกร่อนสูงและสามารถทำความสะอาดได้ง่าย โครงสร้างภายในถูกออกแบบให้มีพื้นผิวเรียบ ไม่มีจุดสะสมของสิ่งสกปรก พร้อมซีลชนิด Special FKM ที่ทนต่ออุณหภูมิสูงถึง 150°C และสามารถใช้งานร่วมกับไอน้ำ (Steam) ได้ เหมาะสำหรับระบบลม น้ำ หรือไนโตรเจนในสายการผลิตที่ต้องการมาตรฐานความสะอาดระดับสูง

คุณสมบัติ

• ผ่านการรับรองมาตรฐาน EHEDG สำหรับงานอาหารและยา
• วัสดุสแตนเลส 316L ทั้งตัว ทนต่อการกัดกร่อนและทำความสะอาดง่าย
• พื้นผิวเรียบ (Smooth Bore Design) ป้องกันการสะสมของจุลินทรีย์และสิ่งสกปรก
• ซีล FKM พิเศษ ทนความร้อนสูงและใช้ได้กับไอน้ำ
• Grease-free Design ปลอดการหล่อลื่น ป้องกันการปนเปื้อน
• ติดตั้งง่ายแบบ One-touch เพิ่มความสะดวกในการบำรุงรักษา
• รองรับแรงดันสูงถึง 1 MPa และสูญญากาศได้
• เหมาะสำหรับระบบลม น้ำ และไนโตรเจนในกระบวนการผลิตอาหาร/ยา
• ผ่านมาตรฐาน RoHS และ Japan Food Sanitation Law

ข้อมูลจำเพาะ

• ซีรีส์ EHEDG Certified Series
• ประเภท Hygienic Design Stainless Steel One-touch Fittings
• ของไหลที่ใช้ได้ อากาศ, น้ำ, ไนโตรเจน, ไอน้ำ (Steam)
• แรงดันใช้งาน −100 kPa ถึง 1 MPa
• แรงดันทดสอบ 3 MPa
• อุณหภูมิใช้งาน −5 ถึง 150°C (ไม่ให้แข็งตัว)
• วัสดุตัวเรือน Stainless Steel 316L
• วัสดุซีล Special FKM (ทนไอน้ำและความร้อนสูง)
• การหล่อลื่น ไม่มี (Grease-free)
• พื้นผิวภายใน ขัดเงาเรียบ ป้องกันการสะสมของสิ่งสกปรก
• วัสดุท่อที่รองรับ FEP, PFA, Polyolefin
• ขนาดท่อที่รองรับ Ø4 ถึง Ø12 mm
• มาตรฐานที่ผ่านการรับรอง EHEDG, Japan Food Sanitation Law, RoHS
• คุณสมบัติพิเศษ Hygienic Design, Cleanroom Compatible, High Temperature Resistant

Applicable tubing O.D. [inch]	Connection thread NPT	Model	Dimensions [mm]						Weight [g]
			H (Width across flats)	øD *1	L1	L2	M	Effective area [mm²] *2
ø1/8"	1/8	KGQ2F01-N01-F	12	8	24.1	10.4	12	3.4	9.4
ø1/8"	1/4	KGQ2F01-N02-F	17		29.1	13.7			22.5
ø5/32"	1/8	KGQ2F03-N01-F	12	8.7	24.6	10.5	12.6	5.6	9.9
ø5/32"	1/4	KGQ2F03-N02-F	17		29.6	13.8			23
ø1/4"	1/8	KGQ2F07-N01-F	12	11.2	25	10.7	13.5	13.1	11.1
ø1/4"	1/4	KGQ2F07-N02-F	17		30	14.1			24.5
ø1/4"	3/8	KGQ2F07-N03-F	19		31.2	14.6			25.5
ø5/16"	1/4	KGQ2F09-N01-F	14	13.4	27.2	10.3	16.1	26.1	17.3
ø5/16"	1/4	KGQ2F09-N02-F	17		32.2	14.3			26.9
ø5/16"	3/8	KGQ2F09-N03-F	19		33.4	14.8			28.1
ø3/8"	1/4	KGQ2F11-N02-F	17	16	32.1	14.4	16.6	41.5	29.7
ø3/8"	3/8	KGQ2F11-N03-F	19		33.3	14.9			30.9
ø3/8"	1/2	KGQ2F11-N04-F	24		38.6	18.6			49.1
ø1/2"	3/8	KGQ2F13-N03-F	21	19.3	34.6	14.7	18.5	58.3	43.3
ø1/2"	1/2	KGQ2F13-N04-F	24		39.9	18.8			53.5

ข้อมูลทางเทคนิค

Fluid	Air, Water*1, Steam*2
Operating pressure range*3	−100 kPa to 1 MPa*4
Proof pressure	3.0 MPa
Ambient and fluid temperatures*5	−5 to 150°C (No freezing)*4
Lubricant	NSF H1 grease
Seal on the threads	Without sealant

เอกสารข้อมูล

ข้อต่อลม Fittings SMC Hygienic Design code KGQ2F07-N03-F Data sheet
