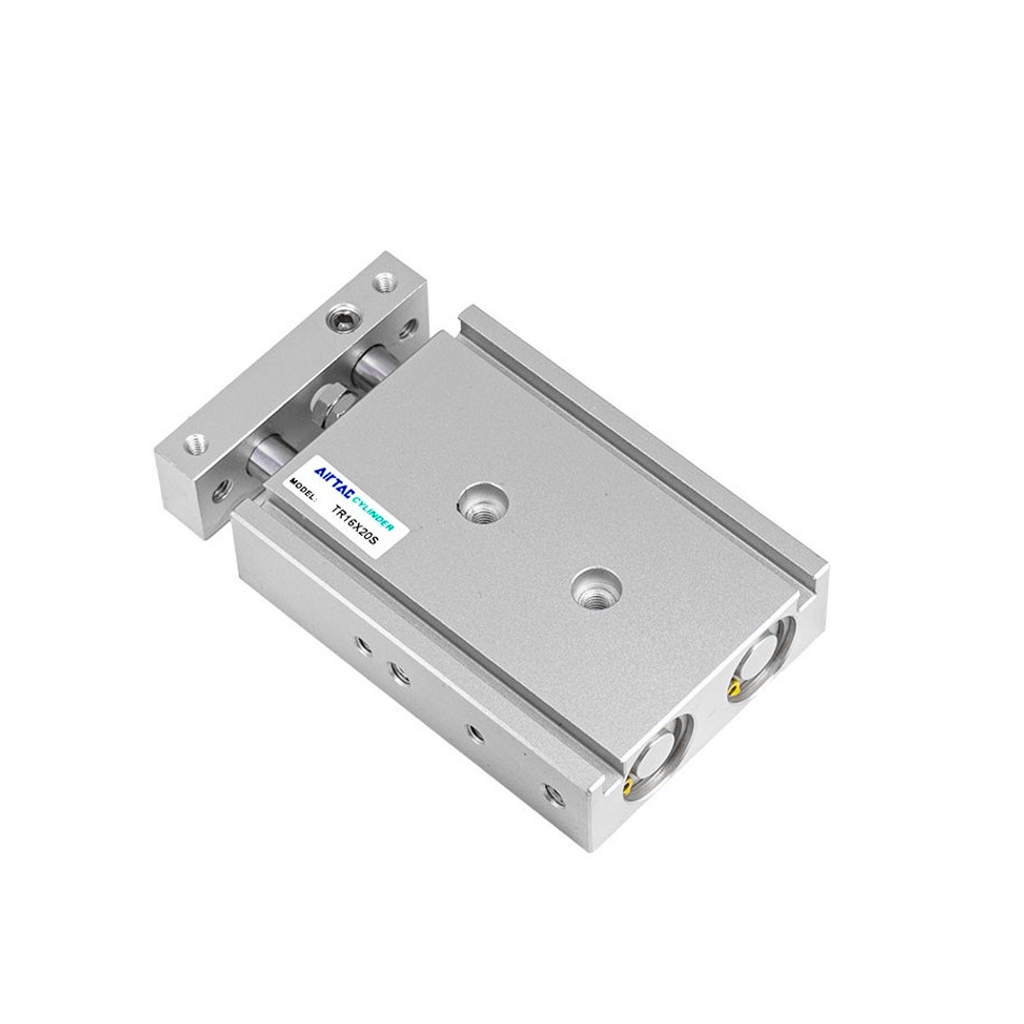

กระบอกลม AIRTAC TR-10X25-S-P

กระบอกลมAIRTACรุ่นTR-10X25-S-Pจากแบรนด์AIRTACเป็นกระบอกลมขนาดไมโครที่ช่วยให้การควบคุมกลไกขนาดเล็กเป็นไปอย่างแม่นยำและรวดเร็วตัวกระบอกผลิตด้วยวัสดุคุณภาพสูงทนทานต่อการกัดกร่อนและช่วยให้ระบบลมทำงานได้อย่างราบรื่นไม่มีสะดุด

คุณสมบัติ

• กระบอกลมจิ๋วทรงกลมขนาด 10 มม. ระยะชักสั้น 25 มม.
• ออกแบบสำหรับงานผลักหรือดีดชิ้นงานน้ำหนักเบาในพื้นที่จำกัด
• มีแม่เหล็กในตัว (S) สำหรับเชื่อมต่อสวิทช์ตรวจจับตำแหน่ง
• มีระบบกันกระแทกปรับตั้งได้ (P) ช่วยลดเสียงดังและการกระชาก
• ขนาดเล็กกะทัดรัดติดตั้งง่ายบนอุปกรณ์อัตโนมัติ

ข้อมูลจำเพาะ

• ประเภทสินค้า: กระบอกลมมินิกลมไมโคร รุ่น TR
• ขนาดbore: 10 มม.
• ระยะชัก: 25 มม.
• คุณสมบัติพิเศษ: ขนาดกะทัดรัด ติดตั้งง่ายในพื้นที่จำกัดมากๆ
• การใช้งาน: งานสลับทิศทางลมหรือวาล์วขนาดเล็ก

NO.	Item	Material
1	Screw	Carbon steel
2	Fixing plate	Aluminum alloy
3	Bumper	POM
4	Screw	Free cutting steel
5	Nut	Carbon steel
6	Piston rod	SUS304
7	C clip	Spring steel
8	Front cover	Aluminum alloy
9	Magnet	Plastic
10	Piston	Aluminum alloy
11	Wear ring	Nylon 6
12	Back cover	Aluminum alloy
13	Bumper	TPU
14	Piston seal	NBR
15	Magnet holder	SUS304
16	Screw	Carbon steel
17	Body	Aluminum alloy
18	Back cover O-ring	NBR
19	Spool O-ring	NBR

ข้อมูลทางเทคนิค

• ประเภทกระบอกลม: กระบอกสแตนเลสมินิระยะชักสั้น
• ขนาดความโตลูกสูบ (Bore Size): 10 มิลลิเมตร
• ระยะชัก (Stroke): 25 มิลลิเมตร
• ลักษณะการติดตั้ง: รองรับการยึดด้วยน็อตหัวท้ายหรือขายึดเสริม
• พอร์ตลม: เกลียว M4 หรือเทียบเท่าตามมาตรฐาน

เอกสารข้อมูล

กระบอกลม AIRTAC TR-10X25-S-P Data Sheet
