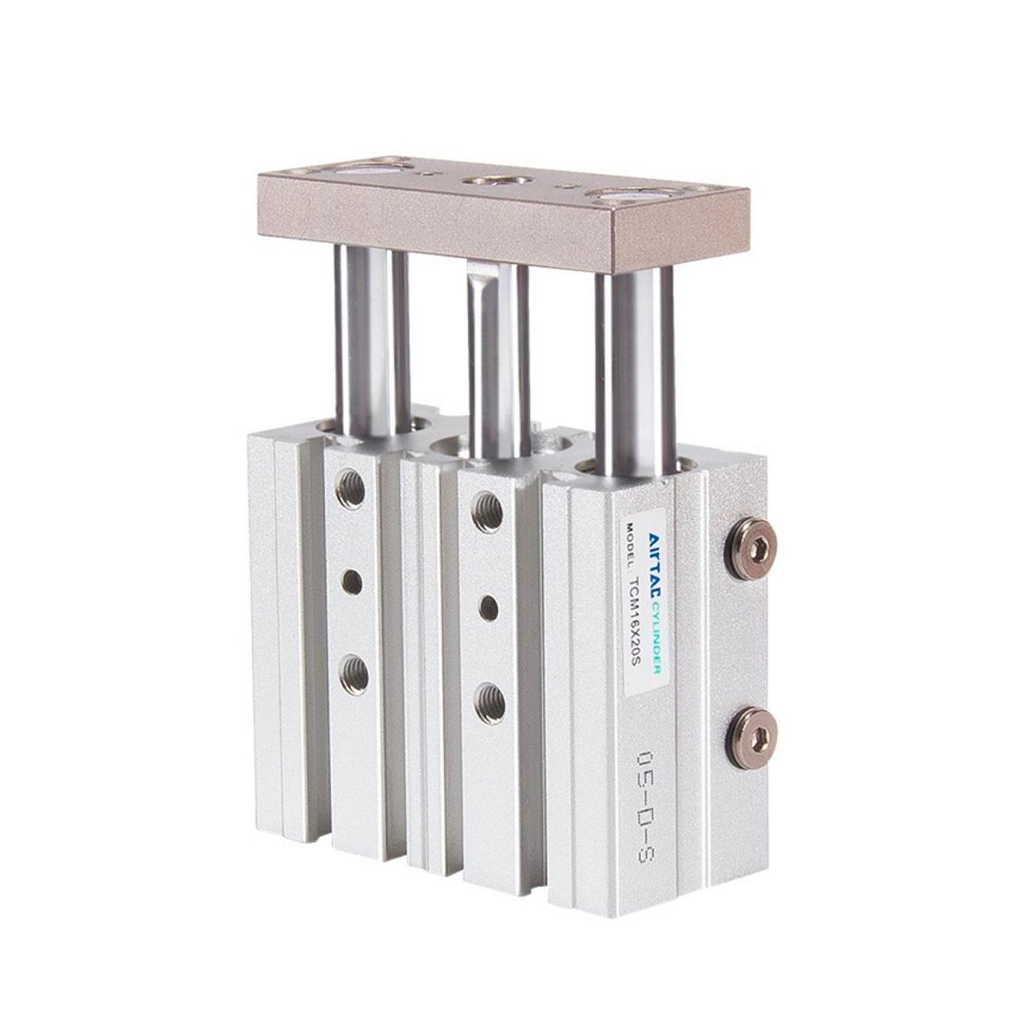

กระบอกลม AIRTAC TCM-16X70-S-P

กระบอกลม AIRTAC TCM-16X70-S-P นำเสนอการผสานรวมระหว่างฟังก์ชันความแม่นยำและความอึดทนทานได้อย่างลงตัว AirTAC ให้ความสำคัญกับการทดสอบอายุการใช้งานของซีลยางอย่างเข้มงวด มั่นใจได้ว่าการทำงานในระยะชัก 70 มม. จะมีความเสถียรของแรงผลักตั้งแต่รอบแรกจนถึงรอบที่ล้าน การออกแบบแกนไกด์คู่ด้านหน้าช่วยซับแรงกระทำจากภายนอก เป็นบทเรียนที่ดีในการออกแบบเครื่องจักรว่าการมีจุดหมุนหรือแกนนำประคองที่ดี จะช่วยป้องกันความเสียหายของลูกสูบหลักได้อย่างมหาศาล อุปกรณ์นี้จึงเปรียบเสมือนหัวใจสำคัญของกลไกการเลื่อนชิ้นงานที่มีคุณภาพ

คุณสมบัติ

• กระบอกลม AIRTAC TCM ขนาดลูกสูบ 16 มม. ระยะชัก 70 มม.
• โครงสร้างกะทัดรัดช่วยลดพื้นที่ติดตั้งในเครื่องจักรขนาดเล็ก
• ระบบซีลป้องกันฝุ่นและสิ่งแปลกปลอมเข้าสู่ตัวกระบอก
• การทำงานมีความเที่ยงตรงสูงในทุกรอบการทำงาน
• ผลิตตามมาตรฐานคุณภาพสากลจาก AIRTAC

ข้อมูลจำเพาะ

• ประเภทการทำงาน: กระบอกลมนำทางขนาดเล็ก รหัส TCM
• ขนาดความโตลูกสูบ (Bore Size): 16 มม. ระยะชัก (Stroke): 70 มม.
• รองรับสื่อลมสะอาดที่ผ่านการกรองขนาด 40 ไมครอนขึ้นไป
• โครงสร้างแข็งแรง ทนทานต่อการใช้งานต่อเนื่องเป็นเวลานาน
• สามารถเลือกติดตั้งอุปกรณ์เสริมขายึดต่างๆ ได้หลากหลายรูปแบบ

NO.	Item	Material
1	Fixing	Carbon steel
2	Leader	Carbon steel
3	Body	Aluminum alloy
4	C clip	Spring steel
5	Front cover	Aluminum alloy
6	Bumper	TPU
7	Piston rod O=ring	NBR
8	Screw	Alloy steel
9	O-ring	NBR
10	Bearing	Bearing steel/brass
11	C clip	Spring sdteel
12	Piston seal	NBR
13	O-ring	NBR
14	Back cover	Brass/aluminum alloy
15	Piston rod	Carbon steel
16	Piston	Brass aluminum alloy
17	Magnet holder	Brass/aluminum alloy
18	Magnet washer	NBR
19	Magnet	Rare EArth/Plastic
20	Screw	Alloy steel
21	Screw	Alloy steel
22	Spacer	Aluminum alloy

ข้อมูลทางเทคนิค

• รูปแบบอุปกรณ์: กระบอกลมระบบ 3 แกน (TCM Series) ป้องกันการบิดตัวของชิ้นงาน
• ขนาดความโตกระบอกสูบ (Bore): 16 มม.
• ความยาวระยะยืดช่วงชัก (Stroke Length): 70 มม.
• ฟังก์ชันแม่เหล็ก: ฝังแม่เหล็กในตัวลูกสูบ (รหัส S) สำหรับการรับส่งสัญญาณเซนเซอร์
• โครงสร้างลม: ทำงานรับลมสองทาง (Double Acting) ด้วยเกลียวท่อ PT (P)

เอกสารข้อมูล

กระบอกลม AIRTAC TCM-16X70-S-P Data Sheet
