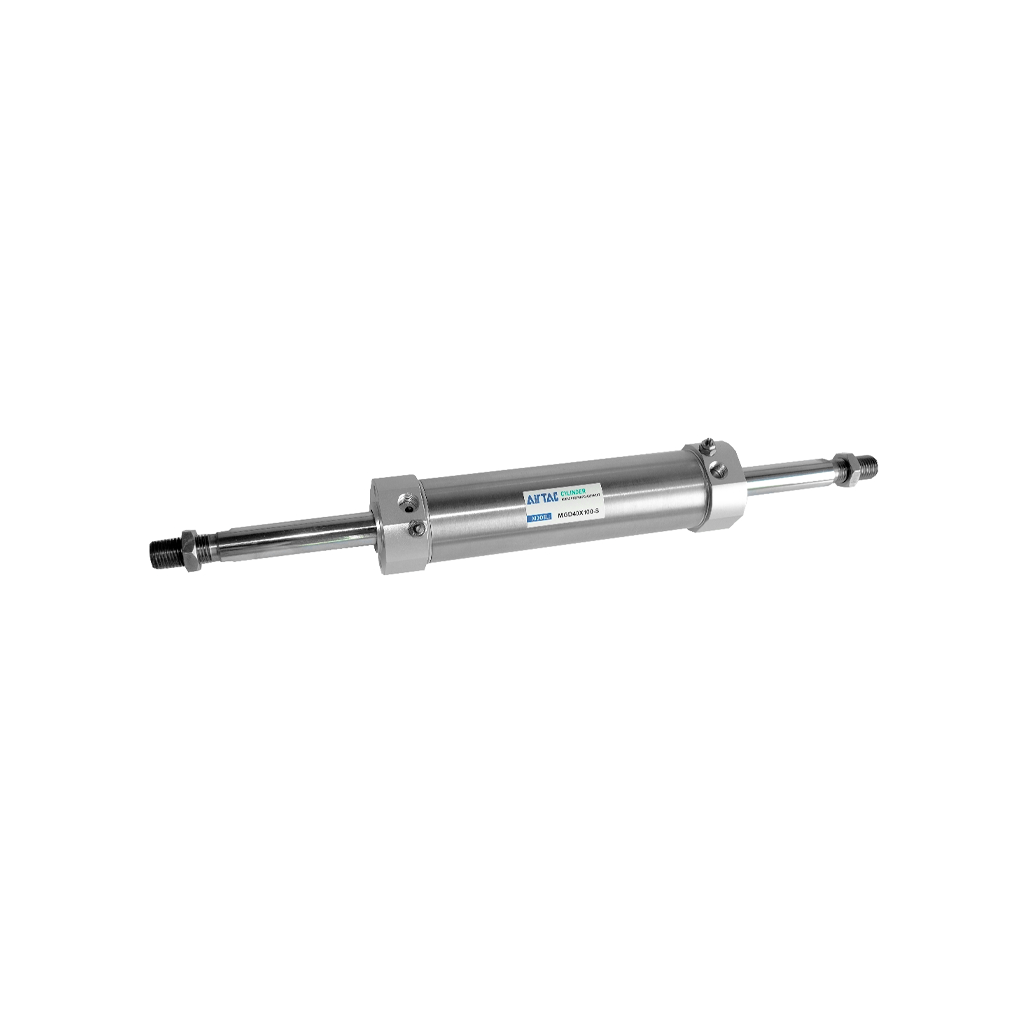

กระบอกลม AIRTAC MG25X150S

กระบอกลม AIRTAC MG25X150S เหมาะสำหรับเครื่องจักรขนาดกลางที่ต้องการระยะชักยาวเพื่อส่งกำลังขับเคลื่อนในพื้นที่ลึก การออกแบบน้ำหนักเบาแต่คงไว้ซึ่งความแข็งแรงช่วยให้การติดตั้งทำได้สะดวกและลดน้ำหนักรวมของชุดกลไก การเลือกใช้อุปกรณ์ที่ได้มาตรฐานช่วยให้มั่นใจได้ในเรื่องอัตราการสิ้นเปลืองลมที่ต่ำและความเสถียรในการทำงานระยะยาว

คุณสมบัติ

• กระบอกลมนำทางแกนคู่ขนาดเล็ก เส้นผ่านศูนย์กลาง 25 มิลลิเมตร ระยะชักยาว 150 มิลลิเมตร
• ออกแบบมาเพื่อรองรับงานที่ต้องการก้านสูบยาวแต่มีพื้นที่ติดตั้งจำกัดและต้องการความนิ่งสูง
• ไกด์ร็อดคู่ขนานช่วยประคองไม่ให้ก้านสูบสะบัดในระยะชักที่ไกล
• ตัวเรือนอลูมิเนียมน้ำหนักเบา ช่วยลดความเฉื่อยในการเคลื่อนที่ของระบบ
• ซีลยางทนทานต่อการใช้งานต่อเนื่อง ช่วยลดรอบการเปลี่ยนอะไหล่บ่อยครั้ง

ข้อมูลจำเพาะ

• ประเภทการทำงาน: กระบอกลมมินิตัวเรือนทรงกระบอกกลมสแตนเลส
• ขนาดกระบอกสูบ (Bore): 25 มม. ระยะชัก (Stroke): 150 มม.
• ของเหลวที่ใช้: ลมสะอาดผ่านไส้กรอง 40 ไมครอน
• พอร์ตลมเข้าออก: ขนาดเกลียว M5x0.8 หรือ 1/8" ตามล็อตการผลิต
• อุณหภูมิใช้งานสูงสุด: 70 องศาเซลเซียส

NO.	Item	Material
1	Rod nut	Carbon steel
2	Front cover packing	NBR
3	Bushing	Wear resistant material
4	Bumper	TPU
5	Piston seal	NBR
6	wear ring	Wear resistant material
7	Magnet	Rubber
8	Back cover	Aluminum alloy
9	Piston rod	Carbon steel with 20pm chrome plated
10	Barrel	SUS304
11	Front cover	Aluminum alloy

ข้อมูลทางเทคนิค

• ขนาดกระบอกสูบ (Bore Size): 25 มม. ขนาดกะทัดรัดเหมาะสำหรับอุปกรณ์ขนาดเล็ก
• ระยะชัก (Stroke): 150 มม. ระยะยาวพิเศษสำหรับกระบอกสูบซีรีส์ขนาดเล็ก
• แรงดันใช้งาน (Operating Pressure Range): 0.1 ถึง 0.9 MPa ทำงานราบรื่นไม่ติดขัด
• ประเภทการกันกระแทก (Cushion Type): ยางกันกระแทกแบบพิเศษช่วยลดการสึกหรอของลูกสูบ
• รูปแบบการติดตั้ง (Mounting Type): เจาะรูยึดโครงสร้างตัวเรือนเพื่อการประกอบที่มั่นคง

เอกสารข้อมูล

กระบอกลม AIRTAC MG25X150S Data Sheet
