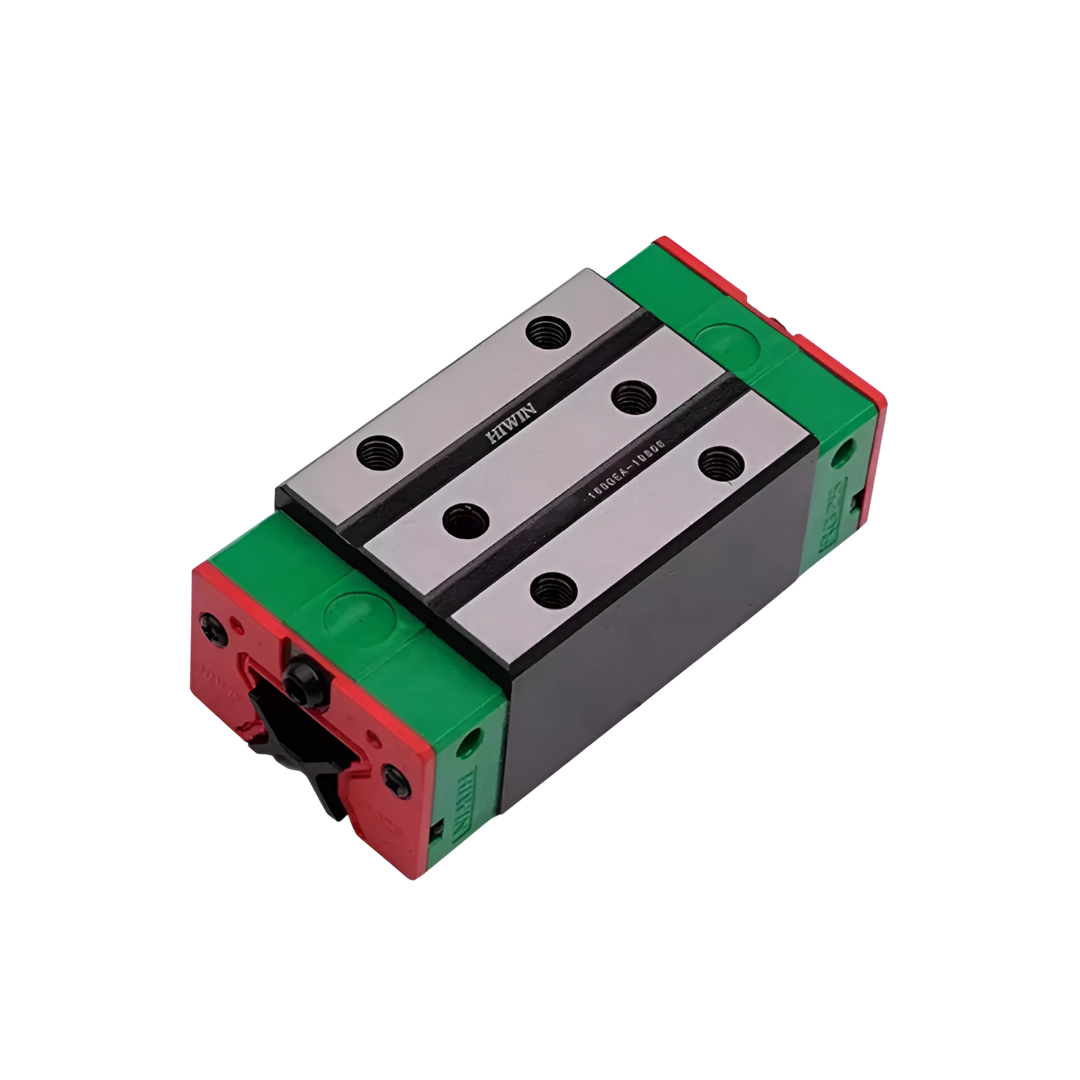

Linear Guide (ลิเนียร์ไกด์) HIWIN RGL15CA

Name: Linear Guide (ลิเนียร์ไกด์) HIWIN RGL15CA
Brand: HIWIN
SKU: RGL15CA
Price: 2210.31 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

HIWIN

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

2,210.31 ฿

Sale Sold out

Quantity

รายละเอียด Linear Guide (ลิเนียร์ไกด์) HIWIN RGL15CA

HIWIN Linear Guide หรือระบบรางเลื่อนเชิงเส้นจาก HIWIN เป็นโซลูชันที่ได้รับความนิยมอย่างสูงในอุตสาหกรรมเครื่องจักรกลอัตโนมัติ หุ่นยนต์ แมชชีนเซ็นเตอร์ อุปกรณ์วัด และระบบการขนย้ายเชิงแม่นยำ ด้วยคุณสมบัติที่โดดเด่นในด้านความแม่นยำ ความแข็งแรง และอายุการใช้งานที่ยาวนาน HIWIN จึงกลายเป็นหนึ่งในผู้นำตลาดของโลกในด้านเทคโนโลยีการเคลื่อนที่เชิงเส้น

เปรียบเทียบราคา Linear Guide HIWIN ตัวอื่นๆ

คุณสมบัติ

คุณสมบัติ

ความแข็งแกร่งสูงเป็นพิเศษ (High Rigidity): RG series ได้รับการออกแบบมาโดยเฉพาะเพื่อความแข็งแกร่งสูงสุด โดยใช้ลูกกลิ้งทรงกระบอกเป็นองค์ประกอบกลิ้ง ซึ่งให้พื้นที่สัมผัสที่กว้างกว่าเมื่อเทียบกับลูกบอล ส่งผลให้มีความสามารถในการรับน้ำหนักและต้านทานการเสียรูปภายใต้โหลดได้ดีเยี่ยม.
รับน้ำหนักได้สูงและเท่ากันในทุกทิศทาง: สามารถรับโหลดได้สูงมากทั้งในแนวรัศมี (radial), แนวรัศมีย้อนกลับ (reverse radial) และแนวราบ (lateral) เนื่องจากมีมุมสัมผัส 45 องศา ทำให้เหมาะสำหรับงานที่ต้องการความทนทานต่อแรงกระทำที่มาจากหลายทิศทาง.
ลดการเสียรูปภายใต้โหลด: เนื่องจากความแข็งแกร่งที่สูง ทำให้การเสียรูปของรางเลื่อนภายใต้โหลดลดลง ซึ่งช่วยเพิ่มความแม่นยำในการทำงานของเครื่องจักรได้อย่างมาก.
การเคลื่อนที่ที่ราบรื่นและแม่นยำ: แม้จะเป็นรางเลื่อนสำหรับงานหนักและมีความแข็งแกร่งสูง แต่ยังคงให้ค่าสัมประสิทธิ์แรงเสียดทานต่ำและการเคลื่อนที่ที่ราบรื่น.
อายุการใช้งานยาวนาน: การออกแบบที่แข็งแกร่งและโครงสร้างที่สามารถกระจายโหลดได้อย่างมีประสิทธิภาพ ช่วยยืดอายุการใช้งานของรางเลื่อนให้ยาวนานขึ้นภายใต้สภาพการทำงานที่หนักหน่วง.
สามารถเปลี่ยนชิ้นส่วนได้ (บางรุ่น): มีทั้งแบบที่สามารถเปลี่ยนบล็อกและรางกันได้ (Interchangeable Type) ซึ่งช่วยเพิ่มความยืดหยุ่นในการบำรุงรักษาและลดเวลาหยุดทำงาน.

การติดตั้งและการใช้งาน

แนวทางการติดตั้งและการใช้งานสำหรับ HIWIN Linear High Rigidity Roller Type (RG series) คล้ายคลึงกับรางเลื่อนเชิงเส้นประเภทอื่น ๆ ของ HIWIN โดยมีข้อควรปฏิบัติที่สำคัญดังนี้:
การทำความสะอาด: ก่อนการติดตั้ง ควรทำความสะอาดน้ำมันกันสนิมที่เคลือบรางเลื่อนออกก่อน.
การจัดเรียงราง: หากมีการใช้รางที่เชื่อมต่อกัน (Butt-joint rail) ควรติดตั้งโดยอ้างอิงจากเครื่องหมายลูกศรและลำดับที่ระบุไว้ เพื่อให้แน่ใจว่าการจัดเรียงถูกต้องและได้แนวตรง.
ห้ามถอดบล็อก: หลีกเลี่ยงการถอดบล็อกออกจากรางเลื่อนโดยไม่จำเป็น เพื่อป้องกันการหลุดขององค์ประกอบกลิ้ง (ลูกกลิ้ง) และการสูญเสียความแม่นยำ.
การป้องกันสิ่งแปลกปลอม: ระมัดระวังไม่ให้มีสิ่งแปลกปลอมเข้าไปในบล็อกของรางเลื่อน และไม่ควรทำการถอดแยกชิ้นส่วนใดๆ เพราะอาจทำให้ประสิทธิภาพลดลงหรือเสียหายได้.
การหล่อลื่น: ควรทำการหล่อลื่นบล็อกหลังจากที่ได้ประกอบรางเลื่อนเข้ากับเครื่องจักรเรียบร้อยแล้ว เพื่อให้มั่นใจถึงประสิทธิภาพและอายุการใช้งานที่ยาวนาน. นอกจากนี้ การใช้ฝาปิด (cap) เพื่อครอบส่วนบนของรางเลื่อนก็เป็นสิ่งสำคัญในการป้องกันสิ่งสกปรกและเพิ่มความแม่นยำในการทำงาน.
การจัดเก็บ: ในกรณีที่ไม่ได้ใช้งาน ควรจัดเก็บรางเลื่อนในแนวนอน เพื่อป้องกันความเสียหายหรือการเคลื่อนที่โดยไม่ตั้งใจ.

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

Model No.	RGL15CA
Dimensions of Assembly (mm) H	24
Dimensions of Assembly (mm) H₁	4
Dimensions of Assembly (mm) N	9.5
Dimensions of Block (mm) W	34
Dimensions of Block (mm) B	26
Dimensions of Block (mm) B₁	4
Dimensions of Block (mm) C	26
Dimensions of Block (mm) L₁	45
Dimensions of Block (mm) L	68
Dimensions of Block (mm) K₁	13.4
Dimensions of Block (mm) K₂	4.7
Dimensions of Block (mm) G	5.3
Dimensions of Block (mm) Mxl	M4X5.5
Dimensions of Block (mm) T	6
Dimensions of Block (mm) H₂	3.6
Dimensions of Block (mm) H₃	6.1
Dimensions of Rail (mm) Wᴿ	15
Dimensions of Rail (mm) Hᴿ	16.5
Dimensions of Rail (mm) D	7.5
Dimensions of Rail (mm) h	5.7
Dimensions of Rail (mm) d	4.5
Dimensions of Rail (mm) P	30
Dimensions of Rail (mm) E	20
สลักเกลียวสำหรับยึดราง (มม.)	M4x16
แรงรับภาระแบบไดนามิกพื้นฐาน C (kN)	11.3
แรงรับภาระแบบสถิตพื้นฐาน C₀ (kN)	24
โมเมนต์ที่รับได้ (คงที่) Mᴿ (kN·m)	0.311
โมเมนต์ที่รับได้ (คงที่) Mᴘ (kN·m)	0.173
โมเมนต์ที่รับได้ (คงที่) Mʏ (kN·m)	0.173
น้ำหนัก บล็อก (กก.)	0.15
น้ำหนัก ราง (กก./ม.)	1.8

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

พารามิเตอร์	รายละเอียด
ประเภทลูกกลิ้ง	ลูกกลิ้งทรงกระบอก (Roller)
คุณสมบัติเด่น	- ความแข็งแกร่งสูงมาก (Super High Rigidity)- รับน้ำหนักได้สูงมาก (Very High Load Capacity)- รับโหลดได้เท่ากัน 4 ทิศทาง (Radial, Reverse Radial, Lateral)- ประสิทธิภาพสูงสำหรับงานที่ต้องการความแม่นยำสูงสุด- อายุการใช้งานยาวนานกว่าลิเนียร์ไกด์แบบลูกปืนในขนาดเท่ากัน
ประเภทบล็อก	RGH Series (บล็อกทรงสี่เหลี่ยม), RGW Series (บล็อกหน้าแปลน)
ขนาด (Sizes)	มีให้เลือกตั้งแต่ 15mm, 20mm, 25mm, 30mm, 35mm, 45mm, 55mm, 65mm
ระดับความแม่นยำ	H (High), P (Precision), SP (Super Precision), UP (Ultra Precision) (โดยปกติเริ่มต้นที่ H เนื่องจากออกแบบมาเพื่อความแม่นยำสูง)
ระดับพรีโหลด	Z0 (Normal Clearance/Light Preload): สำหรับงานที่ต้องการการเคลื่อนที่ลื่นไหลZA (Medium Preload): สำหรับงานที่ต้องการความแม่นยำและความแข็งแกร่งปานกลางZB (Heavy Preload): สำหรับงานที่ต้องการความแข็งแกร่งสูงสุดและมีความแม่นยำสูงมาก รวมถึงงานที่มีการสั่นสะเทือนและแรงกระแทก
มุมสัมผัสเม็ดลูกกลิ้ง	45 องศา
วัสดุ	เหล็กแบริ่ง GCr15 (มาตรฐาน) หรือ สเตนเลส (รุ่นพิเศษสำหรับสภาพแวดล้อมที่ต้องการการป้องกันการกัดกร่อน)
ระบบป้องกันฝุ่น	End seal (ซีลหัว-ท้าย), Bottom seal (ซีลใต้บล็อก), Scraper (สำหรับรุ่นที่มี), Reinforced Cap (RC)
ประเภท Interchangeable	มีทั้งแบบ Non-interchangeable และ Interchangeable (บล็อกและรางสามารถสับเปลี่ยนกันได้ และยังคงความแม่นยำระดับ P-class สำหรับรุ่น Interchangeable)
การใช้งานทั่วไป	เครื่องจักรซีเอ็นซีขนาดใหญ่, ศูนย์เครื่องจักรกล (Machining Centers), เครื่องจักรฉีดพลาสติก, เครื่องจักรกลหนัก, เครื่องจักรความแม่นยำสูงพิเศษ, เครื่องจักรที่ต้องรับแรงกระแทกหรือแรงสั่นสะเทือนสูง
