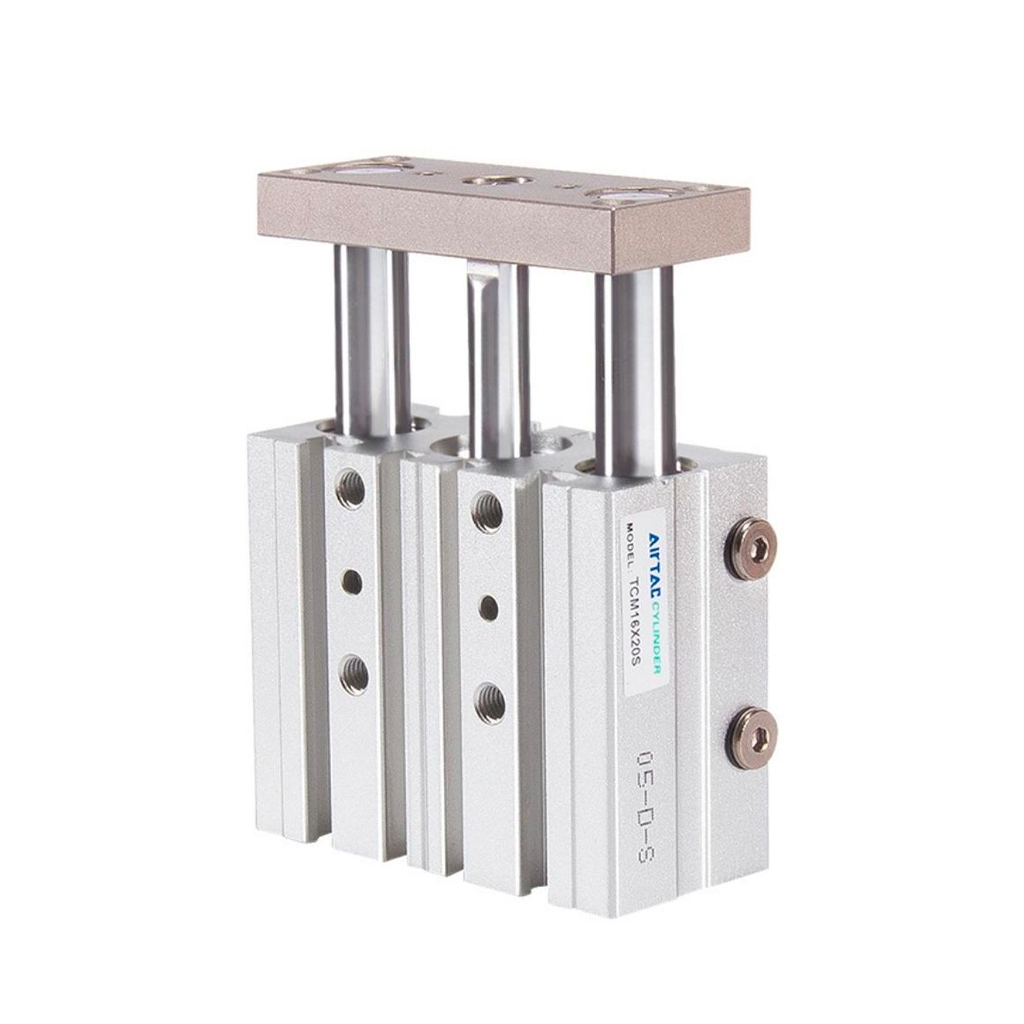

กระบอกลม AIRTAC TCM-20X50-S-P

กระบอกลม AIRTAC TCM-20X50-S-P เป็นรุ่นที่ได้รับความนิยมสูงในการประกอบเครื่องจักรขนาดกลาง ด้วยชื่อเสียงของ AirTAC ด้านความเที่ยงตรงของการประกอบชิ้นส่วน ทำให้ระยะช่องว่างระหว่างลูกสูบและผนังกระบอกมีน้อยมาก สิ่งนี้ส่งผลดีต่อการตอบสนองเชิงไดนามิก เมื่อมีการจ่ายแรงดันลม กระบอกลมจะยืดออกด้วยอัตราเร่งที่สม่ำเสมอ การออกแบบซีรีส์ TCM มุ่งเน้นการรับแรงกระแทกในแนวขวาง ซึ่งปกติจะเป็นจุดอ่อนของกระบอกลมทั่วไป การมีแผ่นเพลตเชื่อมต่อแกนนำทางช่วยกระจายแรงปะทะได้อย่างสมบูรณ์ ป้องกันไม่ให้เกิดการบิดเบี้ยวเมื่อปะทะกับชิ้นงานจริง

คุณสมบัติ

• กระบอกลม AIRTAC TCM โครงสร้างกะทัดรัดรุ่นยอดนิยม
• ขนาดลูกสูบ 20 มม. ระยะชัก 50 มม. สำหรับงานระยะกลาง
• ติดตั้งสะดวกได้หลายทิศทางตามความต้องการของเครื่องจักร
• แผ่นยางกันกระแทกช่วยลดเสียงดังขณะลูกสูบเคลื่อนที่ชนสุด
• วัสดุตัวเรือนแข็งแรงรองรับงานอุตสาหกรรมหนักเบาได้ดี

ข้อมูลจำเพาะ

• ประเภทการทำงาน: กระบอกลมควบคุมทิศทางและความแม่นยำสูงตระกูล TCM
• ขนาดความโตลูกสูบ (Bore Size): 20 มม. ระยะชัก (Stroke): 50 มม.
• อัตราความคลาดเคลื่อนระยะชักช่วงน้อยกว่า 100 มม. อยู่ที่ +0 ถึง +1.0 มม.
• แหวนลูกสูบวัสดุ NBR เกรดพิเศษ ทนทานต่อน้ำมันและสภาพอากาศร้อน
• ออกแบบรูปทรงให้ประหยัดพื้นที่ในการติดตั้งบนเครื่องจักรขนาดเล็ก

NO.	Item	Material
1	Fixing	Carbon steel
2	Leader	Carbon steel
3	Body	Aluminum alloy
4	C clip	Spring steel
5	Front cover	Aluminum alloy
6	Bumper	TPU
7	Piston rod O=ring	NBR
8	Screw	Alloy steel
9	O-ring	NBR
10	Bearing	Bearing steel/brass
11	C clip	Spring sdteel
12	Piston seal	NBR
13	O-ring	NBR
14	Back cover	Brass/aluminum alloy
15	Piston rod	Carbon steel
16	Piston	Brass aluminum alloy
17	Magnet holder	Brass/aluminum alloy
18	Magnet washer	NBR
19	Magnet	Rare EArth/Plastic
20	Screw	Alloy steel
21	Screw	Alloy steel
22	Spacer	Aluminum alloy

ข้อมูลทางเทคนิค

• ชนิดอุปกรณ์: กระบอกลมแกนนำจาก AIRTAC ซีรีส์ TCM
• เส้นผ่านศูนย์กลางภายใน (Bore Size): 20 mm.
• ระยะการยืดสุดของแกน (Stroke): 50 mm.
• คุณสมบัติเฉพาะ: ตัว S ระบุว่ามีวงแหวนแม่เหล็กด้านในลูกสูบ
• ช่องพอร์ตเชื่อมต่อ: รหัส P ใช้พอร์ตเกลียว PT รองรับแรงดันแบบ Double Acting

เอกสารข้อมูล

กระบอกลม AIRTAC TCM-20X50-S-P Data Sheet
