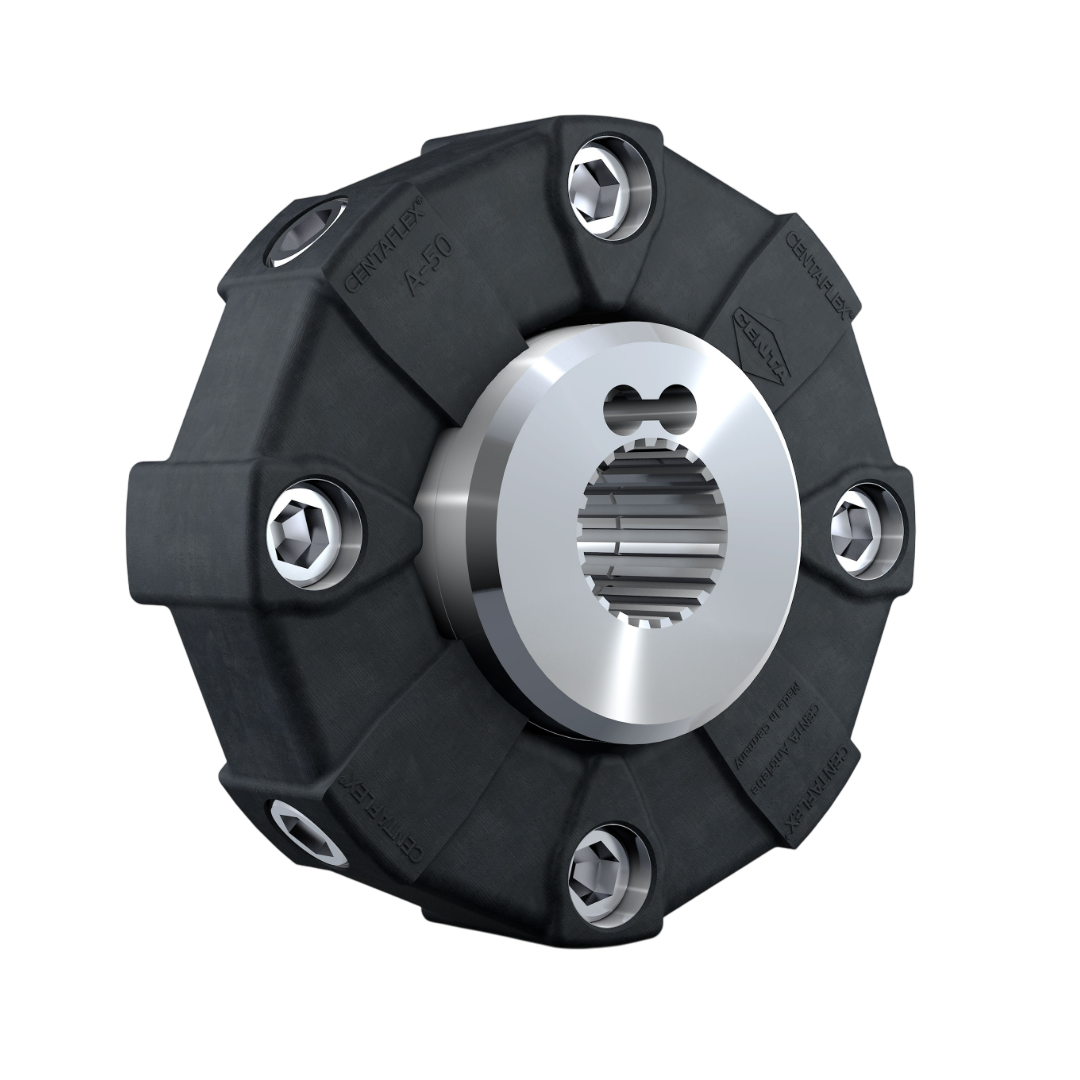

รายละเอียด Rexnord Torsionally Soft Couplings รุ่น Centaflex-A TYPE 04
Rexnord Couplings (คัปปลิ้งเร็กซ์นอร์ด) Rexnord เป็นแบรนด์ชั้นนำระดับโลกที่เชี่ยวชาญด้านระบบส่งกำลัง (power transmission systems) โดยเฉพาะ “Couplings” หรือ คัปปลิ้ง ซึ่งเป็นอุปกรณ์ที่ใช้เชื่อมต่อระหว่างเพลาสองตัวในระบบเครื่องจักร เพื่อถ่ายทอดแรงบิด (torque) และชดเชยความคลาดเคลื่อน (misalignment) ต่าง ๆ ระหว่างเพลา
คุณสมบัติ
คุณสมบัติ
Rexnord Centaflex-A Type 0 เป็นข้อต่อเพลาชนิดยืดหยุ่นแบบแรงบิดต่ำ (Torsionally Soft Coupling) ที่ออกแบบมาเพื่อรองรับแรงสั่นสะเทือนและแรงกระแทกในระบบส่งกำลัง โดยเฉพาะในงานที่ต้องการความยืดหยุ่นสูง เช่น เครื่องยนต์ดีเซล ปั๊ม และเครื่องจักรอุตสาหกรรมต่างๆ
คุณสมบัติหลักของ Centaflex-A Type 0
- การลดแรงสั่นสะเทือน: ออกแบบมาเพื่อดูดซับแรงสั่นสะเทือนและแรงกระแทก ช่วยป้องกันความเสียหายที่อาจเกิดขึ้นกับระบบส่งกำลัง
- ความยืดหยุ่นสูง: สามารถรองรับการเยื้องศูนย์ของเพลาในแนวรัศมี แนวแกน และมุมได้ดี
- โครงสร้างเรียบง่าย: ประกอบด้วยส่วนยางยืดหยุ่นที่เชื่อมต่อระหว่างฮับทั้งสองด้าน ทำให้ติดตั้งและบำรุงรักษาได้ง่าย
- วัสดุคุณภาพสูง: ใช้วัสดุยางธรรมชาติหรือยางสังเคราะห์ที่มีความทนทานต่อการสึกหรอและอุณหภูมิสูง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลการติดตั้ง
- ตรวจสอบขนาดเพลา (shaft) ว่าตรงตามขนาดของ coupling
- ทำความสะอาดพื้นผิวของเพลาและรู coupling เพื่อให้ปราศจากฝุ่น น้ำมัน หรือสนิม
- ตรวจสอบว่าค่า clearance ของ key และ keyway ถูกต้อง
- วางยางยืดหยุ่น (elastomer) ไว้ระหว่างชิ้นส่วนทั้งสองของ coupling (Flanges)
- สอดเพลาเข้าในแต่ละด้านของ coupling flanges ให้ลึกตามที่กำหนดไว้ในคู่มือ
- จัดแนวเพลาให้ตรงกัน (Angular and Parallel Alignment) โดยมีค่าความเบี่ยงเบนต่ำกว่าที่ระบุในคู่มือ (โดยปกติไม่ควรเกิน 0.3 mm)
- ใช้ dial gauge หรือ laser alignment tool เพื่อวัดและปรับ alignment ให้เหมาะสม
- ขันสกรูยึดตามลำดับไขว้ (diagonally) เพื่อให้แรงกระจายสม่ำเสมอ
- ใช้แรงขันตามค่าทอร์คที่แนะนำจากผู้ผลิต (อาจต้องดูจากเอกสารเฉพาะรุ่น)
- ตรวจสอบการยึดแน่นซ้ำอีกครั้งหลังจาก coupling ทำงานระยะหนึ่ง
- อย่าใช้ coupling แทนการรองรับน้ำหนักเพลา
- หลีกเลี่ยงแรงกระแทกหรือการติดตั้งผิดแนว
- ห้ามทำการเชื่อมใกล้ coupling หลังติดตั้งแล้ว
การใช้งาน
- Centaflex-A Type 0 เหมาะสำหรับการใช้งานในอุตสาหกรรมที่ต้องการการส่งกำลังที่มีความยืดหยุ่นและสามารถดูดซับแรงสั่นสะเทือนได้ดี เช่น:
- เครื่องยนต์ดีเซล: ระบบส่งกำลังในเครื่องยนต์ดีเซลที่ต้องการลดแรงสั่นสะเทือน
- ปั๊มและคอมเพรสเซอร์: การเชื่อมต่อระหว่างมอเตอร์และปั๊มหรือคอมเพรสเซอร์
- เครื่องจักรอุตสาหกรรม: ระบบส่งกำลังในเครื่องจักรที่ต้องการความยืดหยุ่นและการลดแรงกระแทก
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| ขนาด (Size) | 4 |
| A | 28 |
| d₃ | 100 |
| E | 24 |
| G | 12 |
| N₁ | 45 |
| P₁ | 17 |
| P₂ | 18.5 |
| R₁ | 8.2 |
| R₂ | 8.2 |
| S | 4 |
| T₁ | 13.5 |
| T₂ | 13.5 |
| x₁ | 4 |
| x₂ | 9 |
| x₃ | 3 |
| x₄ | - |
| x₅ | - |
| Tₖ | 80 |
| Y | 3x120° |
| J₁ (กก.ม²) | 0.0002 |
| J₂ (กก.ม²) | 0.0002 |
| m₁ (กก.) | 0.13 |
| m₂ (กก.) | 0.15 |
