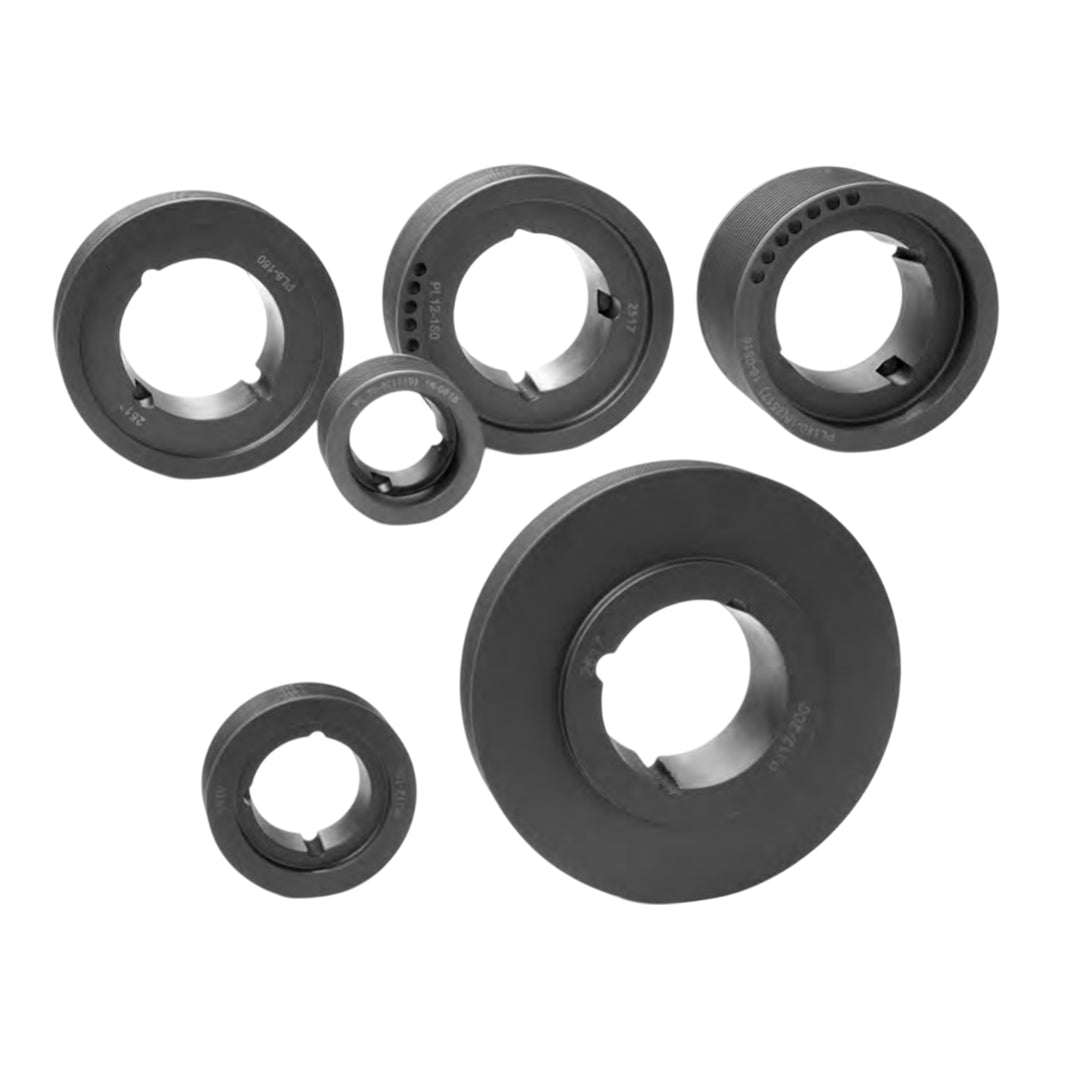

Pulleys มูเล่ย์ MEGADYNE PV Belt Pulleys code 132 PL 12

มูเล่ย์สายพาน PV (PV BELT PULLEYS) แบรนด์ MEGADYNE เน้นย้ำถึงคุณภาพและความแม่นยำ โดยรอกจะได้รับการเคลือบฟอสเฟตหลังจากผ่านกระบวนการแปรรูปเชิงกล เพื่อให้พื้นผิวมีความทนทานและลดการเสียดสีในการใช้งานที่ยาวนานขึ้น นอกจากนี้ การวัดค่า N ยังมีความเฉพาะเจาะจง โดยใช้ระบุตำแหน่งการขับขี่จริงของลูกบอลหรือแกนในรอก แทนที่จะอ้างอิงจากเส้นผ่านศูนย์กลางระบุ ซึ่งสะท้อนถึงความละเอียดในการกำหนดจุดสัมผัส โปรไฟล์ปลายร่องของรอกยังมีความยืดหยุ่นในการออกแบบ สามารถปรับได้ภายในช่วงค่าสูงสุดและต่ำสุดที่กำหนด แต่ต้องมีรัศมีเปลี่ยนผ่าน (rt) ที่สอดคล้องกับส่วนโค้งขั้นต่ำ 30 องศาและสัมผัสกับผนังด้านข้างของร่องเสมอ ในขณะที่รูปทรงของก้นร่องที่อยู่ต่ำกว่าค่า rb นั้นสามารถเลือกปรับแต่งได้ตามความต้องการเฉพาะทาง

คุณสมบัติ

• คุณภาพตามมาตรฐานสากล: รอกทั้งหมดผลิตขึ้นตามมาตรฐาน ISO 9982 ซึ่งรับประกันคุณภาพและความเข้ากันได้ในระดับสากล
• ความทนทานของวัสดุ: ผลิตจากเหล็กหล่อเกรดสูง (EN-GJL-200 UNI EN 1561) ทำให้มีความแข็งแรงและทนทานต่อการใช้งาน
• การเคลือบผิวเพื่อเพิ่มประสิทธิภาพ: ผ่านกระบวนการเคลือบผิวด้วยฟอสเฟต (Phosphated) หลังจากการกลึง ซึ่งช่วยเพิ่มความต้านทานการสึกหรอและการกัดกร่อน
• การทำงานที่ราบรื่น: รอกทั้งหมดได้รับการปรับสมดุลแบบสถิต (Statically Balanced) เพื่อลดการสั่นสะเทือนและเพิ่มความเสถียรในการทำงาน
• รองรับความเร็วสูง: ออกแบบมาเพื่อรองรับความเร็วรอบนอกของสายพานได้สูงถึง 30 เมตรต่อวินาที

ข้อมูลจำเพาะ

• มาตรฐานการผลิต: ISO 9982
• วัสดุ: เหล็กหล่อ (Cast Iron) เกรด EN-GJL-200 ตามมาตรฐาน UNI EN 1561
• การบำบัดผิว: ฟอสเฟต (Phosphatation)
• การปรับสมดุล: แบบสถิต (Statically Balanced)
• ความเร็วรอบนอกสูงสุด: 30 เมตรต่อวินาที (30 m/s)
• ความคลาดเคลื่อนระยะห่างร่อง (e): ใช้กับระยะห่างระหว่างแกนของร่องที่ต่อเนื่องกัน ผลรวมของค่าเบี่ยงเบนทั้งหมดจากค่าระบุ e สำหรับร่องทั้งหมดในรอกใดๆ จะต้องไม่เกิน ± 0.3
• มุมของร่อง: เส้นศูนย์กลางของร่องทำมุม 90° ± 0.5° กับแกนของรอก

ขนาด

ข้อมูลทางเทคนิค

Descrizione Description Beschreibung Description	Grooves Dientes Rillen Gorges	P	Tipo Type Typ Type	Foro d / Bussola Bush d / Bore Bohrung d / Buchse Alésage d / Douille Agujero d / Casquillo	α MAX	F ±0,1	f	J	K	L	M	N	R	Peso Weight Gewicht Poids Peso Kg
75 PL 12	12	75	3	1215	28	67,0	7,65	56	-	42	25	-	-	0,97
80 PL 12	12	80	3	1215	28	67,0	7,65	56	-	42	25	-	-	1,25
85 PL 12	12	85	3	1215	28	67,0	7,65	61	-	42	25	-	-	1,47
90 PL 12	12	90	3	1615	42	67,0	7,65	66	-	42	25	-	-	1,45
95 PL 12	12	95	3	1615	42	67,0	7,65	71	-	42	25	-	-	1,71
100 PL 12	12	100	3	2012	50	67,0	7,65	79	-	32	35	-	-	1,39
106 PL 12	12	106	3	2012	50	67,0	7,65	82	-	32	35	-	-	1,73
112 PL 12	12	112	3	2012	50	67,0	7,65	88	-	32	35	-	-	2,02
118 PL 12	12	118	6	2517	65	67,0	7,65	97	11	45	11	-	-	1,96
125 PL 12	12	125	6	2517	65	67,0	7,65	101	11	45	11	-	-	2,46
132 PL 12	12	132	6	2517	65	67,0	7,65	108	11	45	11	-	-	2,97
140 PL 12	12	140	6	2517	65	67,0	7,65	116	11	45	11	-	-	3,55
150 PL 12	12	150	6	2517	65	67,0	7,65	126	11	45	11	-	-	4,30
160 PL 12	12	160	6	2517	65	67,0	7,65	136	11	45	11	-	-	5,12
170 PL 12	12	170	6	2517	65	67,0	7,65	146	11	45	11	-	-	6,03
180 PL 12	12	180	7	2517	65	67,0	7,65	156	11	45	11	120	16	5,34
190 PL 12	12	190	7	2517	65	67,0	7,65	166	11	45	11	120	14	5,60
200 PL 12	12	200	7	3020	75	67,0	7,65	176	7,5	52	7,5	146	22	6,99
212 PL 12	12	212	7	3020	75	67,0	7,65	188	7,5	52	7,5	146	14	7,06
224 PL 12	12	224	7	3020	75	67,0	7,65	202	7,5	52	7,5	146	14	7,41
250 PL 12	12	250	7	3020	75	67,0	7,65	228	7,5	52	7,5	146	14	8,67
280 PL 12	12	280	7	3020	75	67,0	7,65	256	7,5	52	7,5	146	14	10,58
315 PL 12	12	315	8	3535	90	67,0	7,65	285	11	89	11	178	14	18,23
