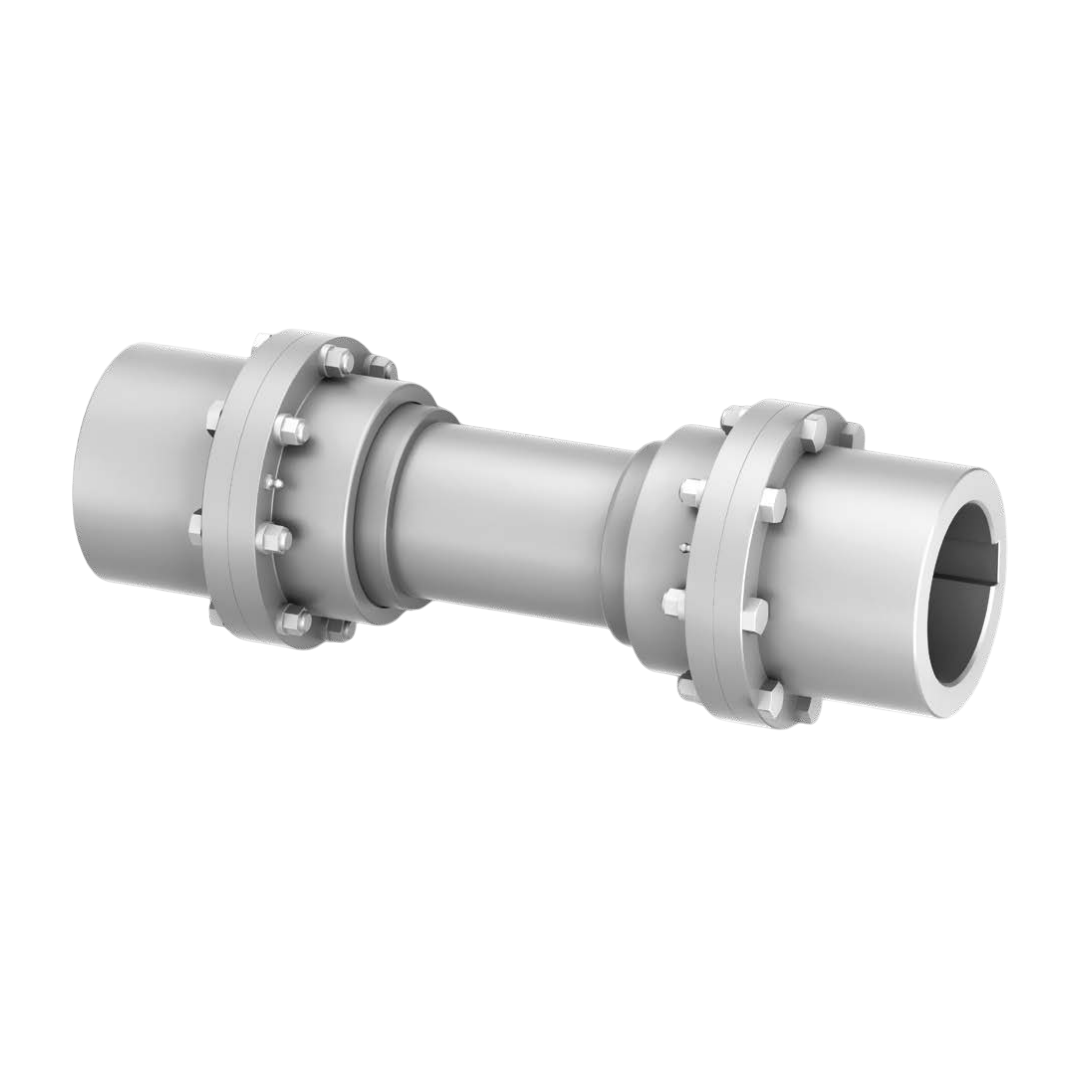

Gear Couplings RINGFEDER TNZ ZCAF XC6127 ขนาด 279
Gear Couplings RINGFEDER TNZ ZCAF XC6127 ขนาด 279
RINGFEDER
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
15,575.40 ฿
ราคาปกติ
ราคาโปรโมชัน
15,575.40 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Gear Couplings RINGFEDER TNZ ZCAF XC6127 ขนาด 279
ข้อต่อเฟือง (Gear Couplings) ของ RINGFEDER เป็นอุปกรณ์เชื่อมต่อเพลาที่ได้รับการออกแบบมาเพื่อรองรับงานส่งกำลังที่ต้องการความแข็งแรง ทนทาน และความแม่นยำสูง เหมาะสำหรับการใช้งานในระบบเครื่องจักรอุตสาหกรรมที่ต้องส่งถ่ายแรงบิด (Torque) ในระดับสูงและต้องการความยืดหยุ่นในแนวรัศมีและแนวแกนเพลา โดยไม่สูญเสียประสิทธิภาพในการทำงาน
คุณสมบัติ
คุณสมบัติ
ข้อมูลคุณสมบัติ
- ออกแบบสำหรับ Intermediate Shaft: ชุดข้อต่อแบบเพลากลาง (Intermediate Shaft) พร้อม Counter-Flanges แข็งแรง ทำให้สามารถเชื่อมต่อเพลาหลายช่วงได้อย่างมั่นคง
- Rigid Counter-Flanges: เพิ่มความแข็งแรงและความมั่นคง ลดการสั่นสะเทือนและแรงเค้นระหว่างเพลา
- วัสดุเหล็กคุณภาพสูง ชุบแข็ง: เพิ่มความทนทานต่อแรงกระแทกและการสึกหรอ
- ฟันเฟืองแบบ Crowned Teeth: ช่วยให้การส่งกำลังราบรื่นและลดแรงกระแทก
- ระบบหล่อลื่นและซีลคุณภาพสูง: ป้องกันการรั่วซึมของน้ำมันหล่อลื่น ลดความถี่ในการบำรุงรักษา
การติดตั้ง
- ตรวจสอบเพลาและแนวศูนย์ของระบบก่อนติดตั้ง เพื่อป้องกันแรงเค้นและการสึกหรอ
- ประกอบ Intermediate Shaft เข้ากับ Counter-Flanges อย่างมั่นคง
- ใช้สารหล่อลื่นตามคำแนะนำของผู้ผลิต เพื่อให้ฟันเฟืองทำงานได้อย่างราบรื่น
- ตรวจสอบระยะช่องว่างและแนวเพลาให้ถูกต้อง เพื่อรองรับการขยายตัวของเพลา
- หลังติดตั้งหมุนเพลาทดสอบเบา ๆ เพื่อตรวจสอบความเรียบร้อยและการทำงานของข้อต่อ
การใช้งาน
- เหมาะสำหรับระบบส่งกำลังที่ต้องการ Intermediate Shaft เพื่อเชื่อมต่อเพลาหลายช่วง
- ใช้ในเครื่องจักรอุตสาหกรรมหนัก เช่น ปั๊ม. เครื่องอัดลม. คอนเวเยอร์ และเครื่องจักรที่มีหลายช่วงเพลา
- ลดแรงเค้นและการสั่นสะเทือนระหว่างเพลาและแบริ่ง
- รองรับแรงบิดสูงและการเยื้องศูนย์ของเพลาในระดับปานกลาง
- เหมาะสำหรับเครื่องจักรที่ต้องการความมั่นคงสูงและลดการหยุดซ่อมบำรุง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Identifier ZCAF | XC6127 |
| Size | 279 |
| TKN Nm | 82000 |
| TKmax Nm | 164000 |
| ηmax 1/min | On request |
| d1k min-max mm | 110 - 210 |
| d3k min-max mm | 110 - 250 |
| d4k min-max mm | 100 - 250 |
| D1 mm | 425 |
| D2 mm | 279 |
| D4 mm | 330 |
| D6 mm | 334.5 |
| C1 mm | 175 |
| C3 mm | 175 |
| Emin mm | 456 |
| L mm | 806 |
| L6 mm | 179 |
| L7min mm | 350 |
| SD mm | 136 |
| ΔKr mm | On request |
| ΔKw degree | 2×0.5 |
| J 10−3kgm2 | On request |
| VGR dm3 | 2×1.335 |
| GWsb kg | On request |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| หัวข้อ | รายละเอียด |
| ชื่อผลิตภัณฑ์ | RINGFEDER Gear Couplings – Intermediate Shaft และ Rigid Counter-Flanges รุ่น TNZ ZCAF |
| ประเภทผลิตภัณฑ์ | ข้อต่อเฟือง (Gear Coupling) พร้อมเพลากลางและแผ่นฟลานจ์แข็ง สำหรับการส่งกำลัง |
| วัสดุผลิต | ผลิตจากเหล็กกล้าคุณภาพสูง ผ่านการชุบแข็งเพื่อเพิ่มความทนทานต่อแรงบิดและการสึกหรอ |
| โครงสร้าง | ประกอบด้วยเพลากลางและแผ่นฟลานจ์แข็ง ออกแบบให้สามารถถอดประกอบและบำรุงรักษาได้ง่าย |
| ลักษณะการเชื่อมต่อ | ระบบเฟืองภายในและภายนอกช่วยถ่ายโอนแรงบิดระหว่างเพลา และรองรับการเยื้องศูนย์เล็กน้อย |
| ระบบหล่อลื่น | รองรับการหล่อลื่นด้วยจาระบีหรือสารหล่อลื่นอื่น เพื่อให้การเคลื่อนที่ราบรื่นและลดการสึกหรอ |
| คุณสมบัติเด่น | ทนต่อแรงสั่นสะเทือนและแรงกระแทก ลดเสียงรบกวน เหมาะสำหรับงานต่อเนื่องและระบบเพลาที่ต้องการความแข็งแรงสูง |
| การติดตั้ง | ติดตั้งง่ายด้วยระบบสลักหรือสกรูยึดมาตรฐาน สามารถปรับแนวเพลาได้สะดวก |
| การใช้งานหลัก | ใช้เชื่อมต่อเพลาในระบบเครื่องจักรอุตสาหกรรม เช่น มอเตอร์ ปั๊ม คอมเพรสเซอร์ และพัดลม |
| การบำรุงรักษา | ตรวจสอบการหล่อลื่นและความมั่นคงของฟลานจ์และเพลากลางอย่างสม่ำเสมอ เพื่อลดการสึกหรอ |
| มาตรฐานการผลิต | ผลิตตามมาตรฐาน RINGFEDER เพื่อความปลอดภัยและความเสถียรสูงสุด |
| ลักษณะเด่นเพิ่มเติม | เพลากลางช่วยเชื่อมต่อระยะทางระหว่างเพลาได้ยาวขึ้น ฟลานจ์แข็งเพิ่มความมั่นคงในการส่งแรงบิด |
